茨城県古河市 カテゴリー6A(cat6a)LAN配線工事

茨城県古河市の新築にアンテナの取付工事と
有線LANの配線工事伺いました。

アンテナ工事が終わって有線LANの
配線工事に入ります。
アンテナ工事はこちらをご覧ください。

prime-work.blog

1階リビングのクローゼット内に配管は
集まっているそうです。

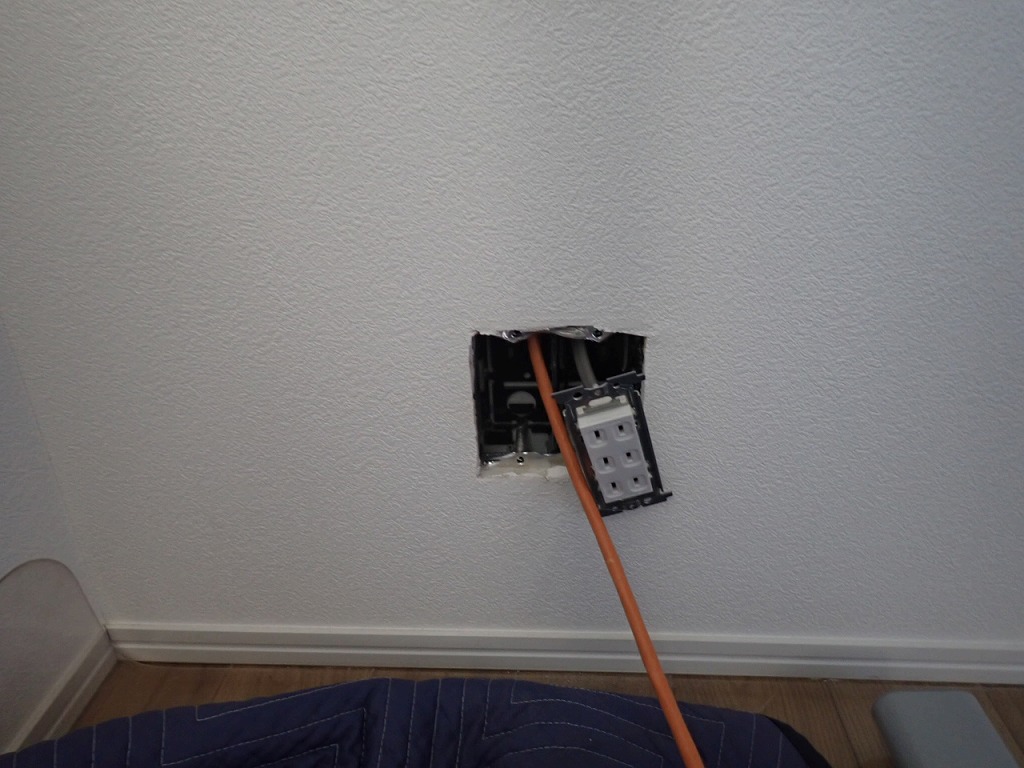

プレートを外すと中にCD菅が有りました。

居室側はこのようになっています。
今回は全部で4本引きますが
カテゴリー6A(cat6a)での工事をご希望です。

カテゴリー6A(cat6a)のLANケーブルを引いていきます。
黒色のLANケーブルを使用しています。

ここは同じプレート内に2本引きました。
スイッチングHUB使用ではダメらしいです。

LANケーブルは通信興業製の
カテゴリー6A(cat6a)ケーブルを使いました。

www.tsuko.co.jp

複雑な造りになっています。

居室側はLANジャック仕上げです。
当然カテゴリー6A(cat6a)のジャックで
こちらはパンドウイット製です。

今回使用したLANケーブルの通信興業製と
パンドウィットはアライアンスパートナーです。

www.panduit.co.jp

当店のLAN工事ではネットで販売されている
格安部材は使用していません。
製造元がはっきりしている一流メーカーの
部材を使っています。

LANジャックを設けて配線チェック用ターミナルを
付けて移動していきます。
ターミナル番号に合わせて番号ラベルも貼っておきます。

最後に3番と4番です。

ONU側はLANジャックではなくプラグ仕上げです。
このRJ45プラグもパンドウィット製です。

プレートを戻して行き先が分かるように
札を付けておきます。

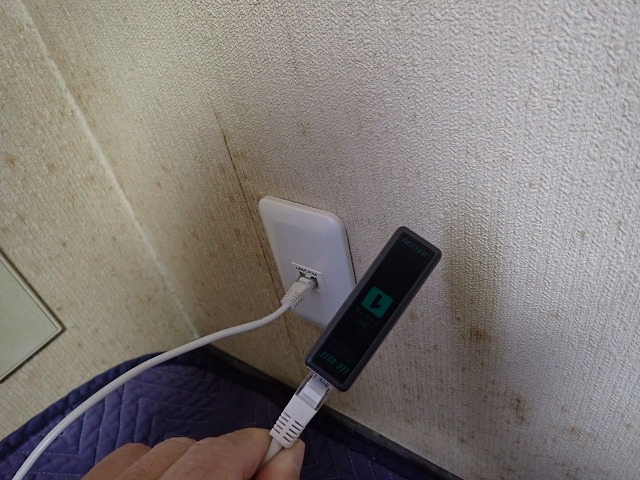

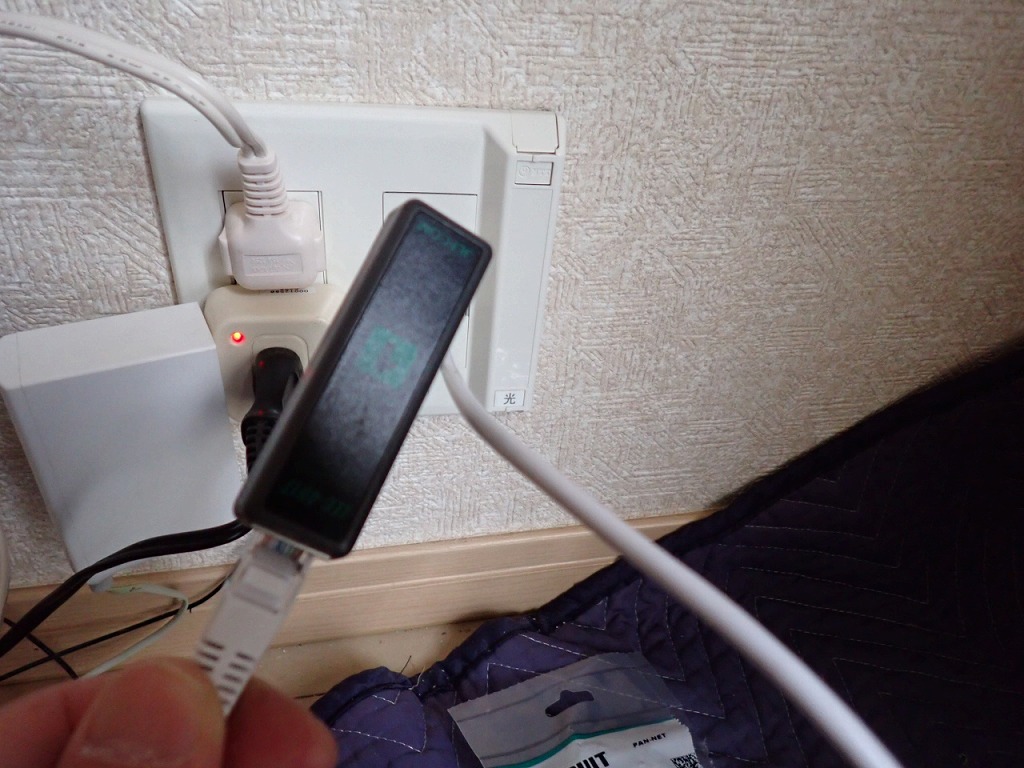

LANチェッカーを使って配線の間違いや
断線が無いか確認します。

全て問題なしでした。

これでご依頼頂いた工事が全て完了です。

ご依頼頂き誠に有難うございます。

---

お問合せ　0120-289-237
株式会社プライムワーク

www.prime-work.jp

茨城県古河市新築アンテナ取付

茨城県古河市の新築物件に地デジアンテナと
有線LANの配線工事で伺いました。

まずアンテナの取付工事から始めます。

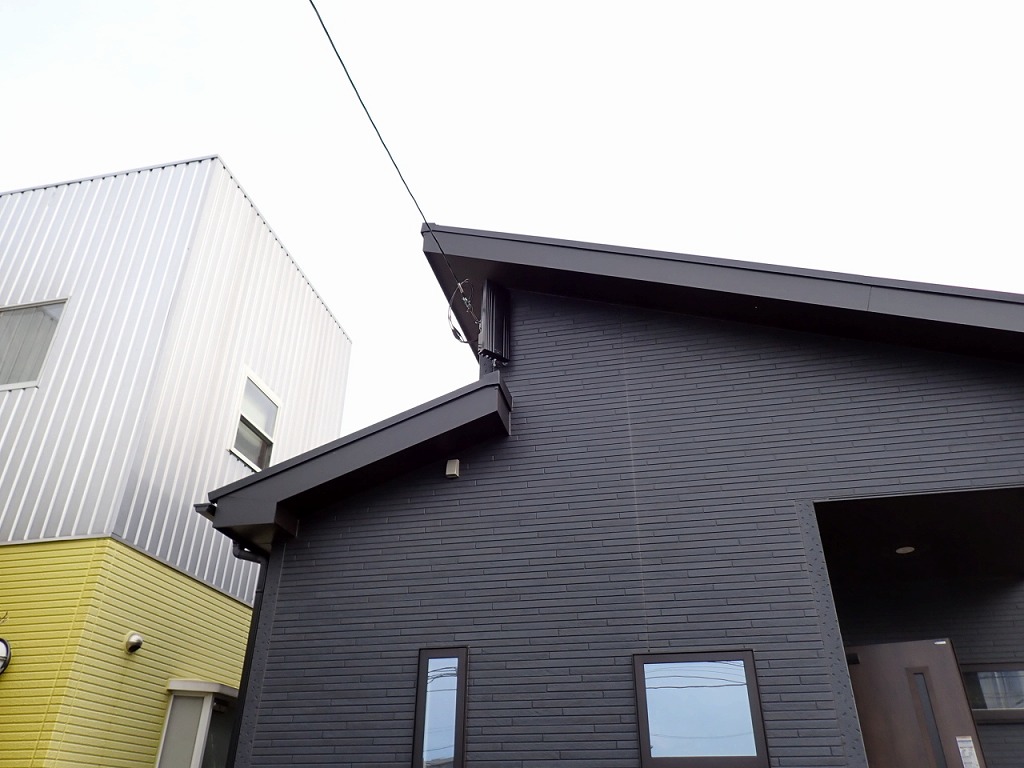

片流れ屋根の一番高い位置にアンテナ線が
用意されていますのでそこに平面型アンテナを
設置します。

外壁に合わせて茶色のアンテナを使用します。

当店では主にサン電子製のWG-20シリーズを使用しています。

sun-ele.co.jp

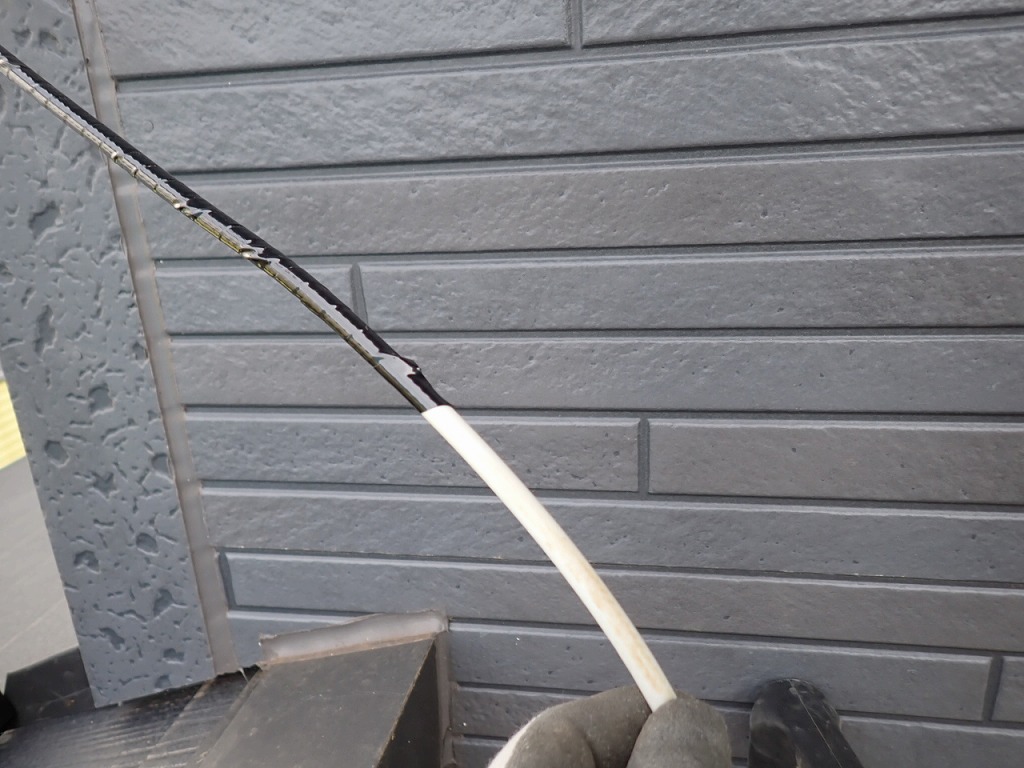

アンテナの引込線が白色でした。
白色のアンテナ線は紫外線での劣化が黒に較べて
格段に早いので屋外使用は不向きです。

それにこの外壁に白は合いませんね。

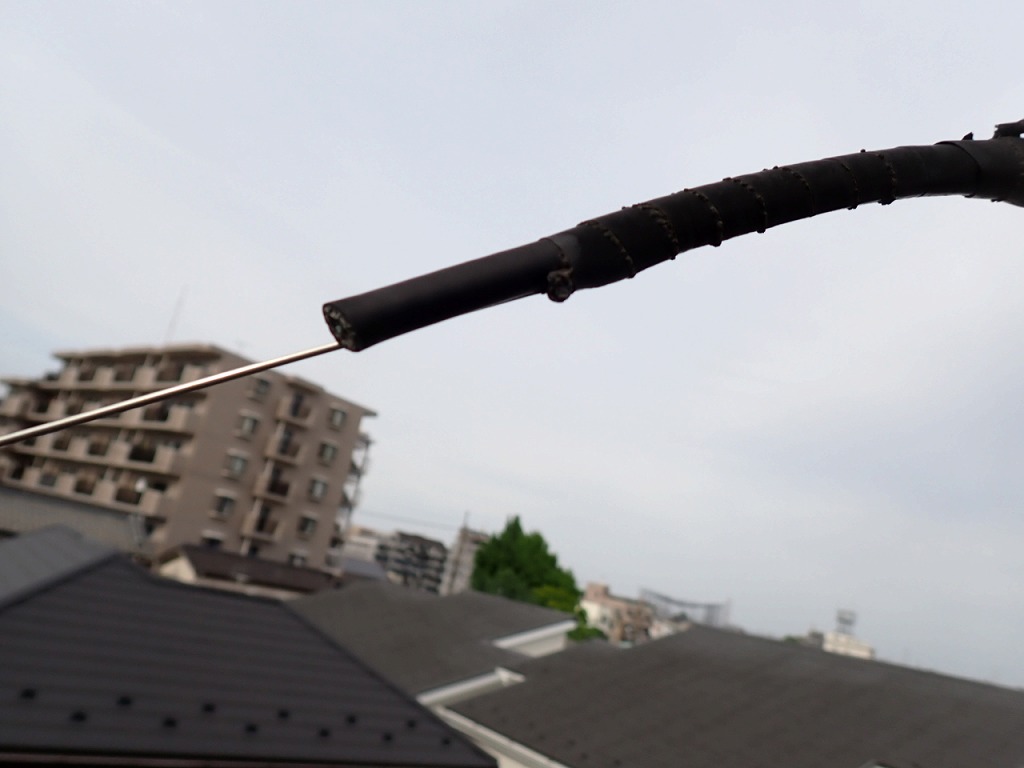

劣化予防と見た目を考えて黒色のビニルテープを
巻いておきました。

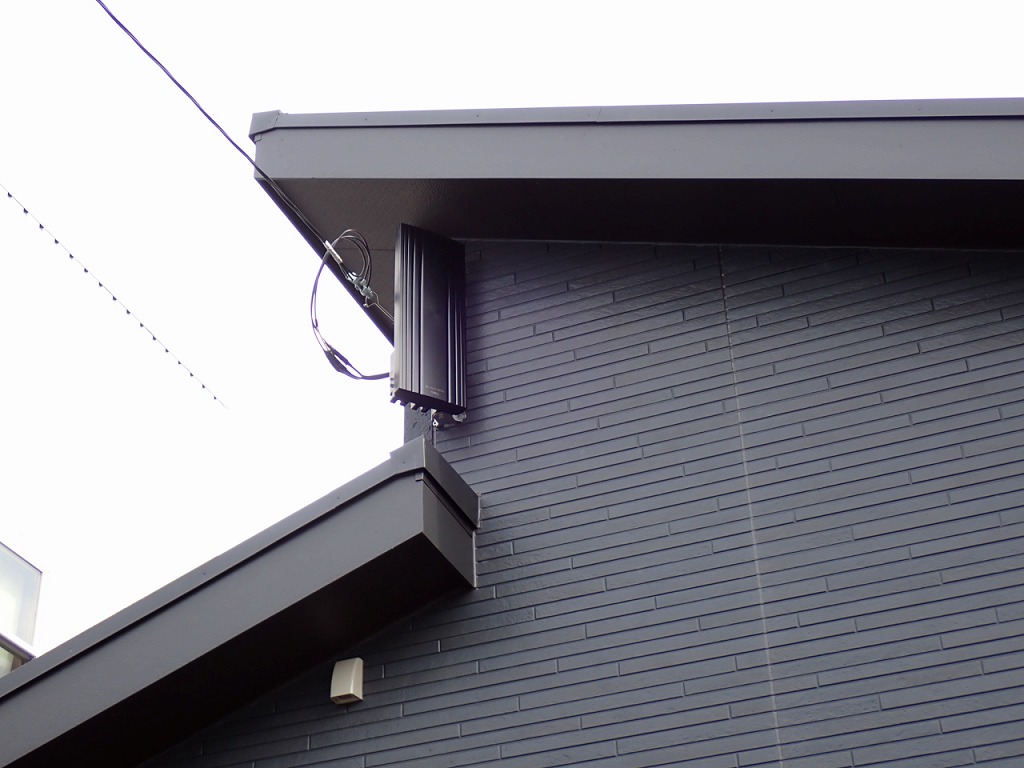

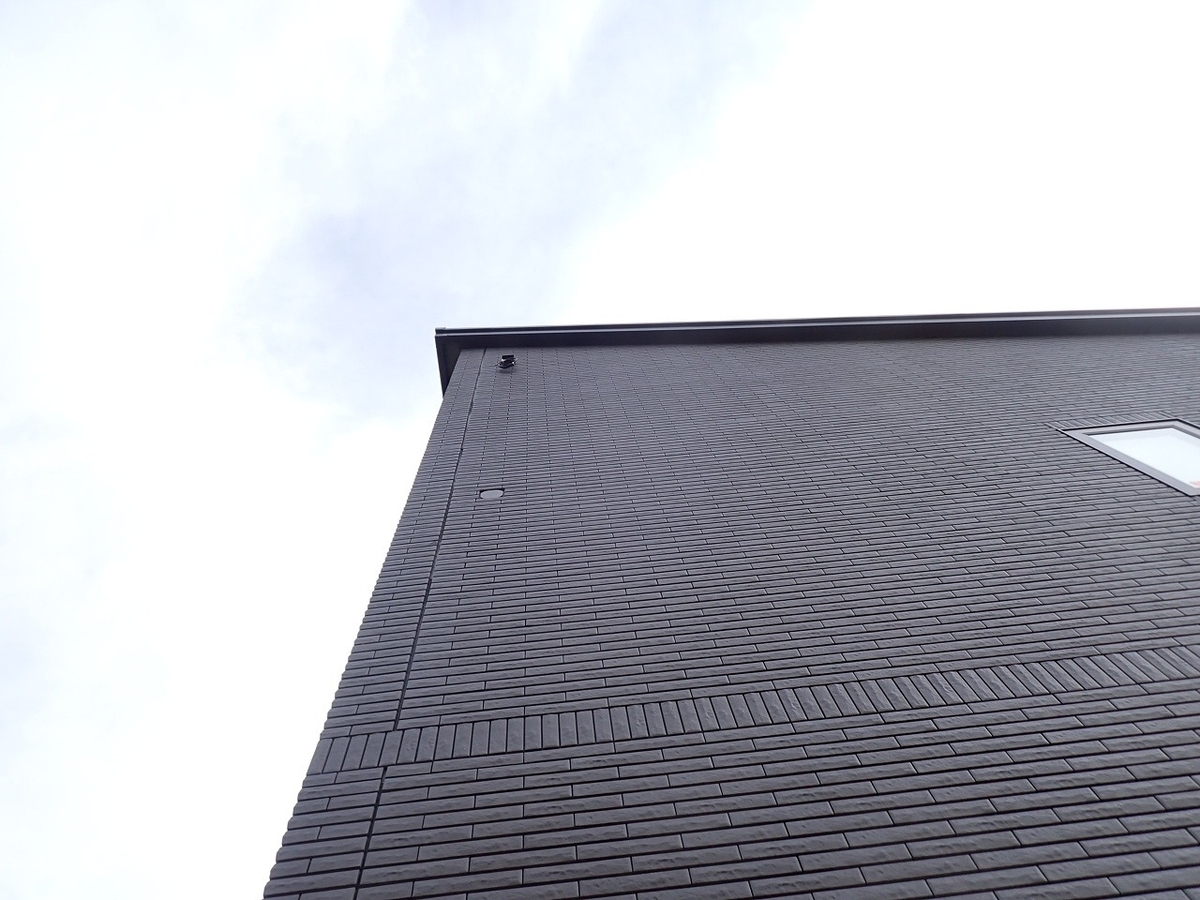

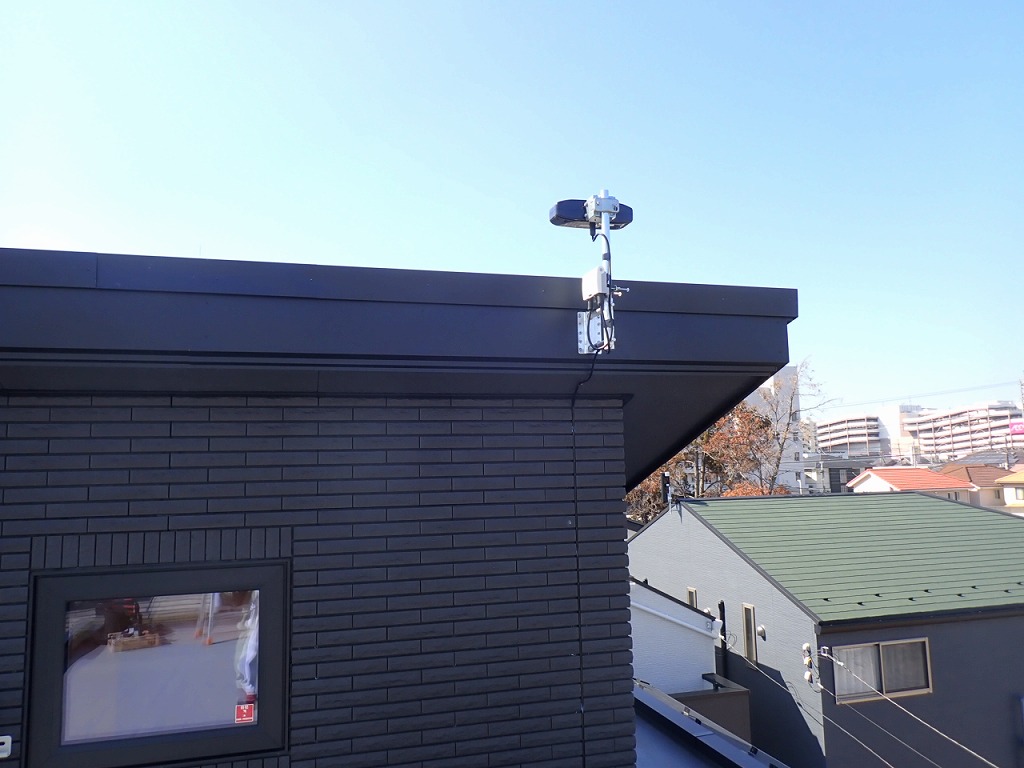

地デジアンテナが付きました。

家の一番奥で上の方なので普段は
視界に入らないかもしれません。

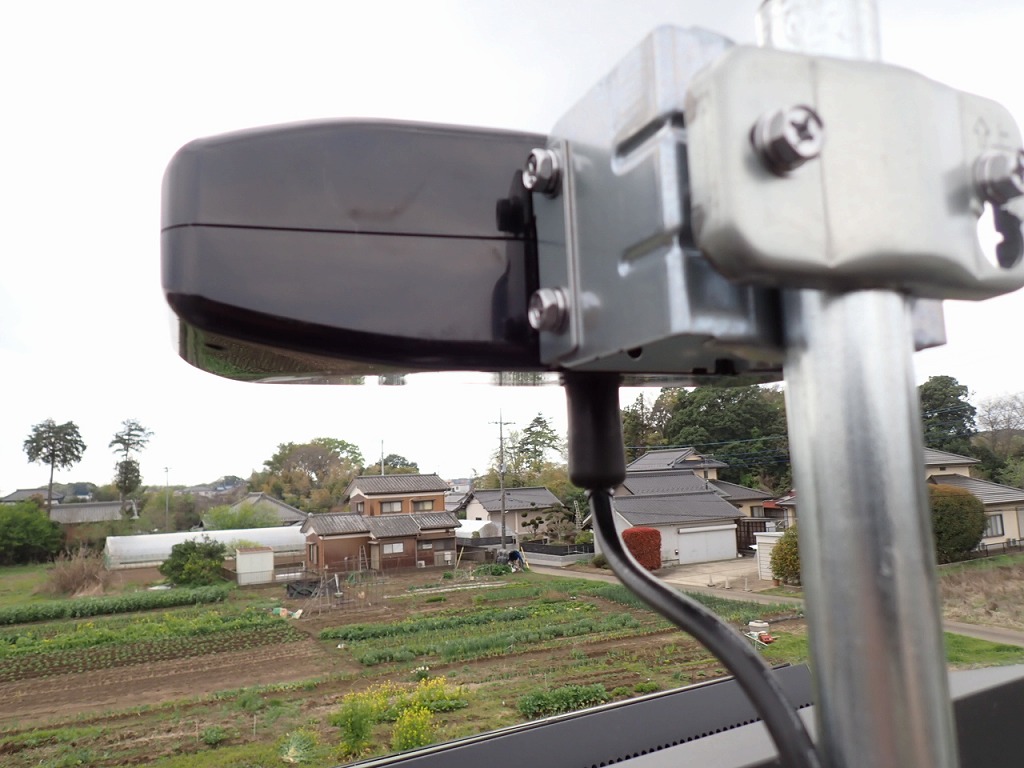

アンテナの裏側にブースターを付けています。

この地区は地デジ以降東京タワー受信の時は
電波環境が良くない地域でした。

アンテナ直下の数値も何とか受信出来ます・・・という
レベルでした。

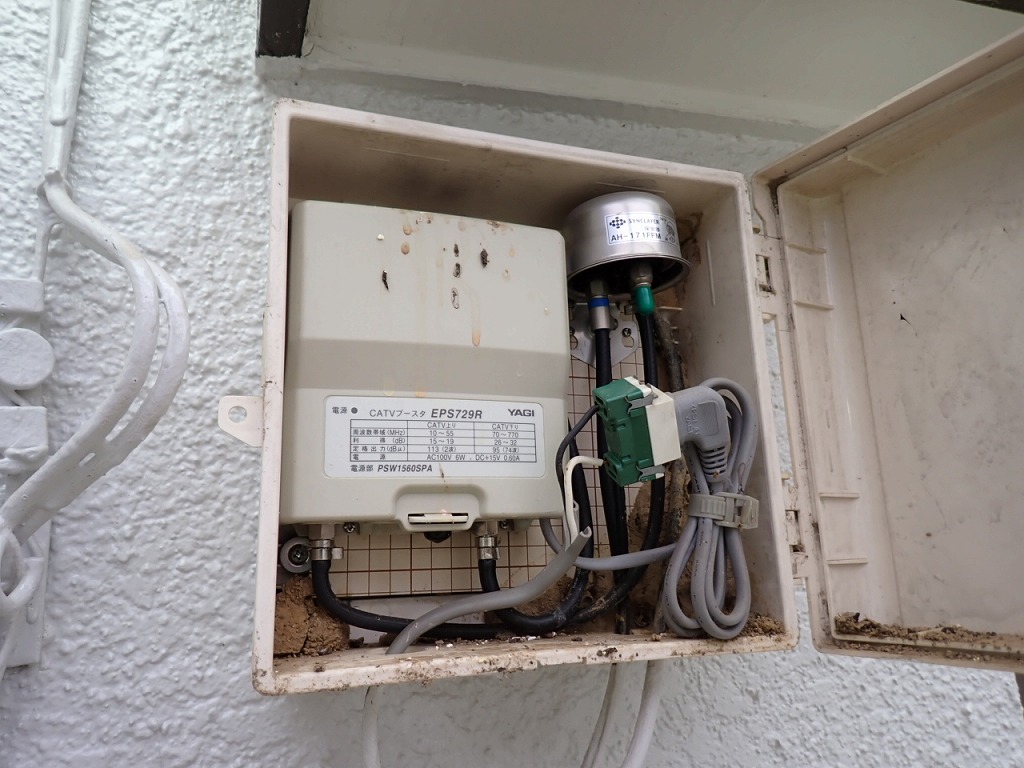

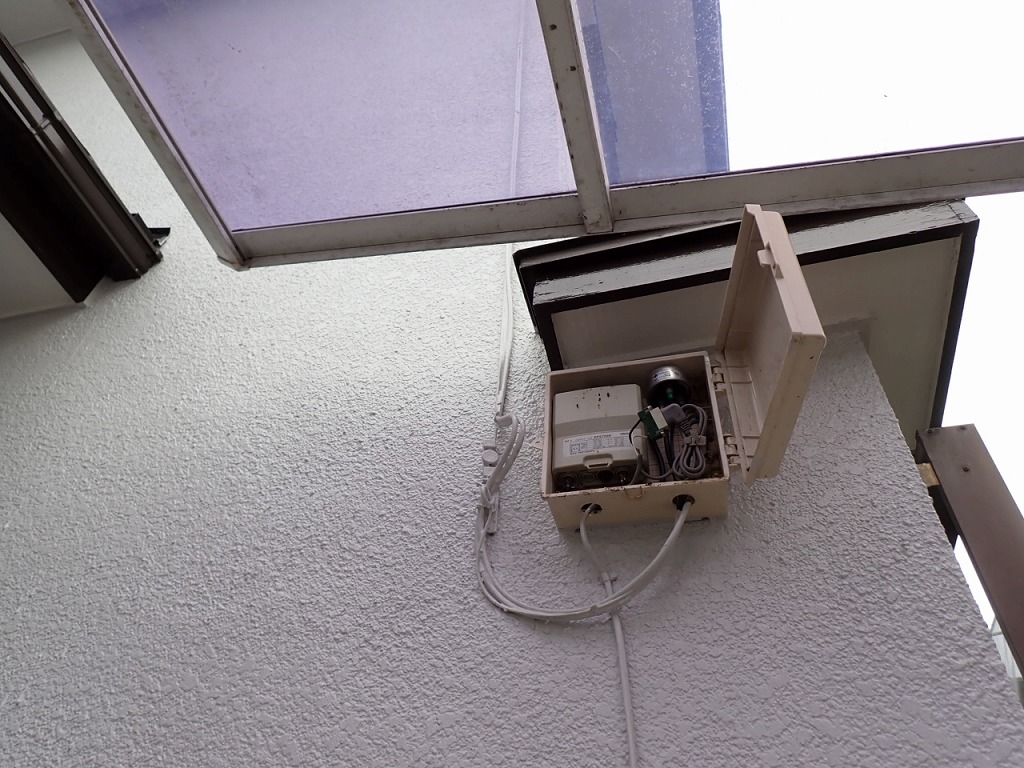

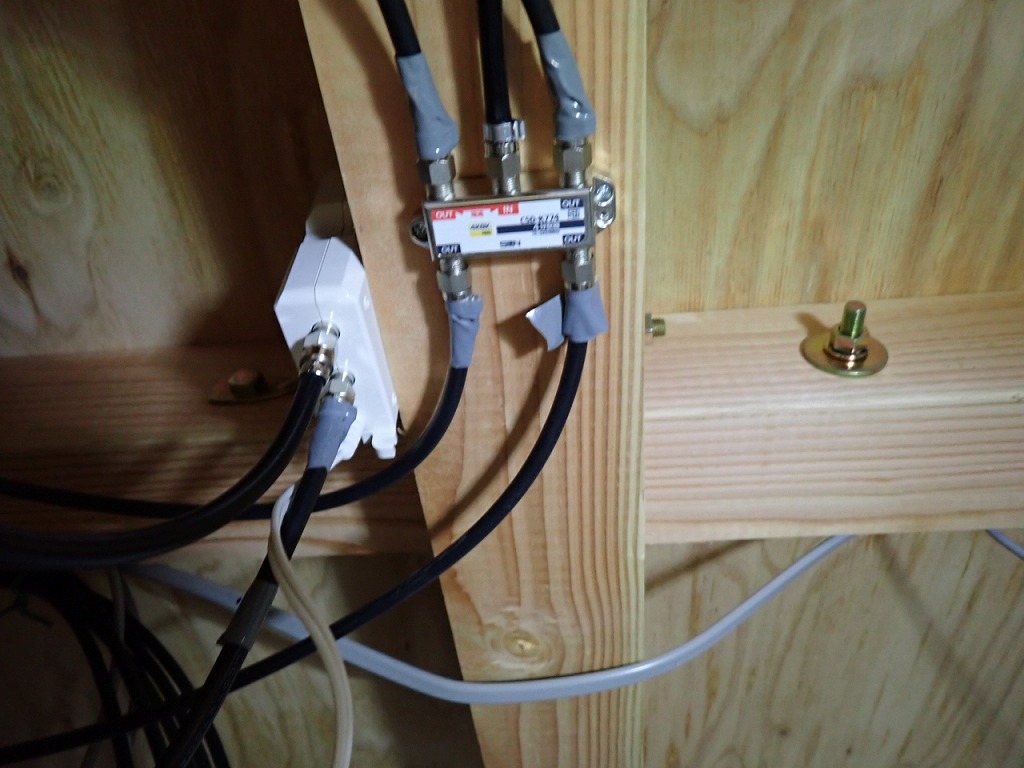

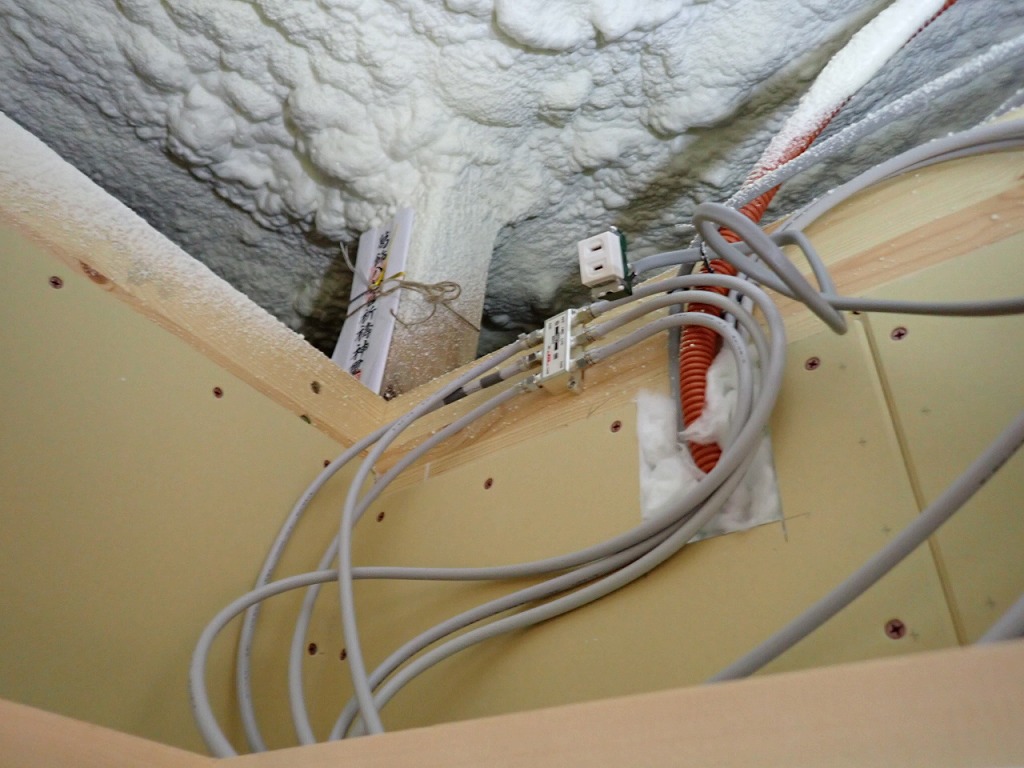

2階の点検口内にアンテナ設備が有りました。
ここにブースタ電源部を設置します。

ブースター電源部を設置。

これでアンテナが活きる状態になります。

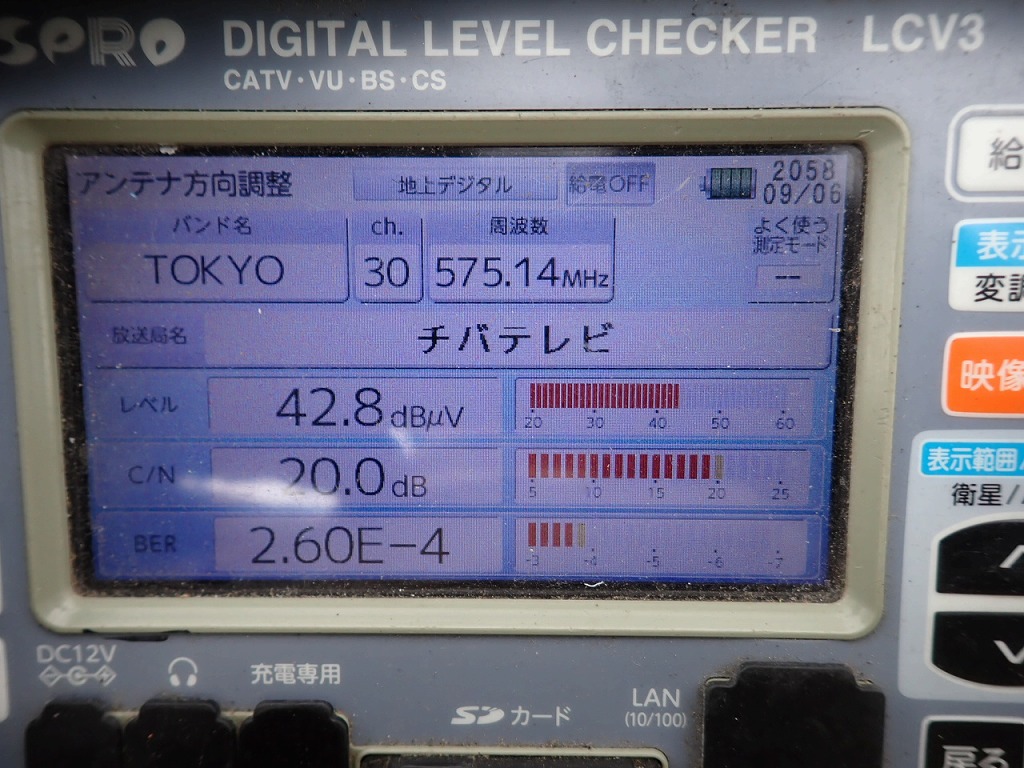

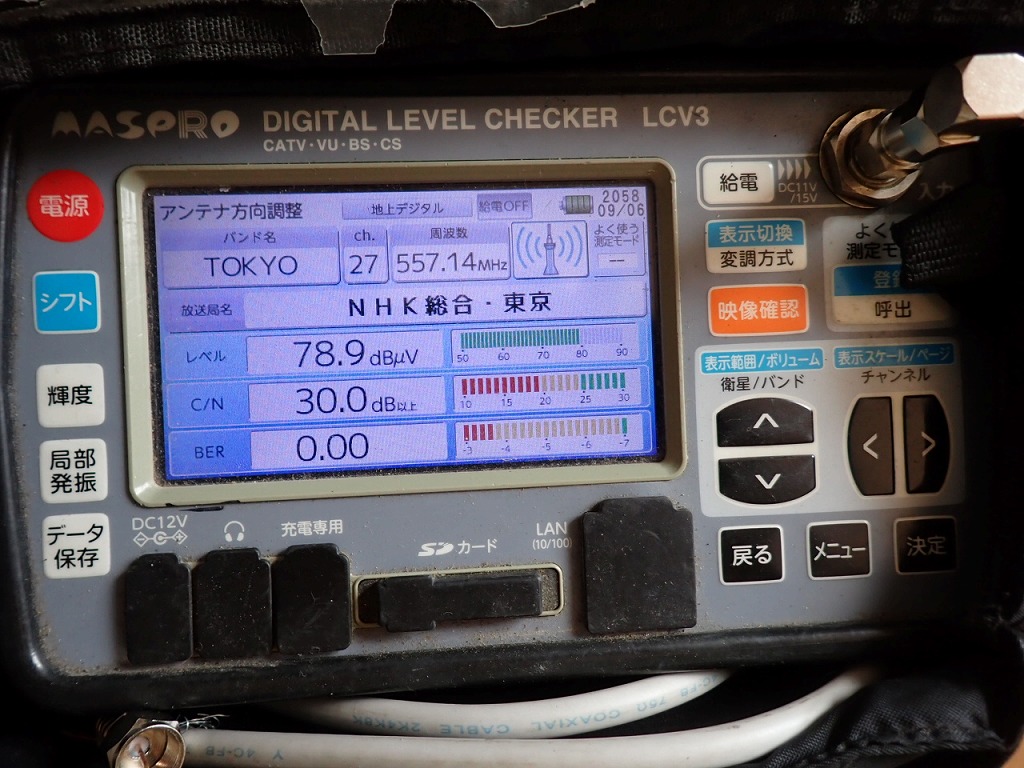

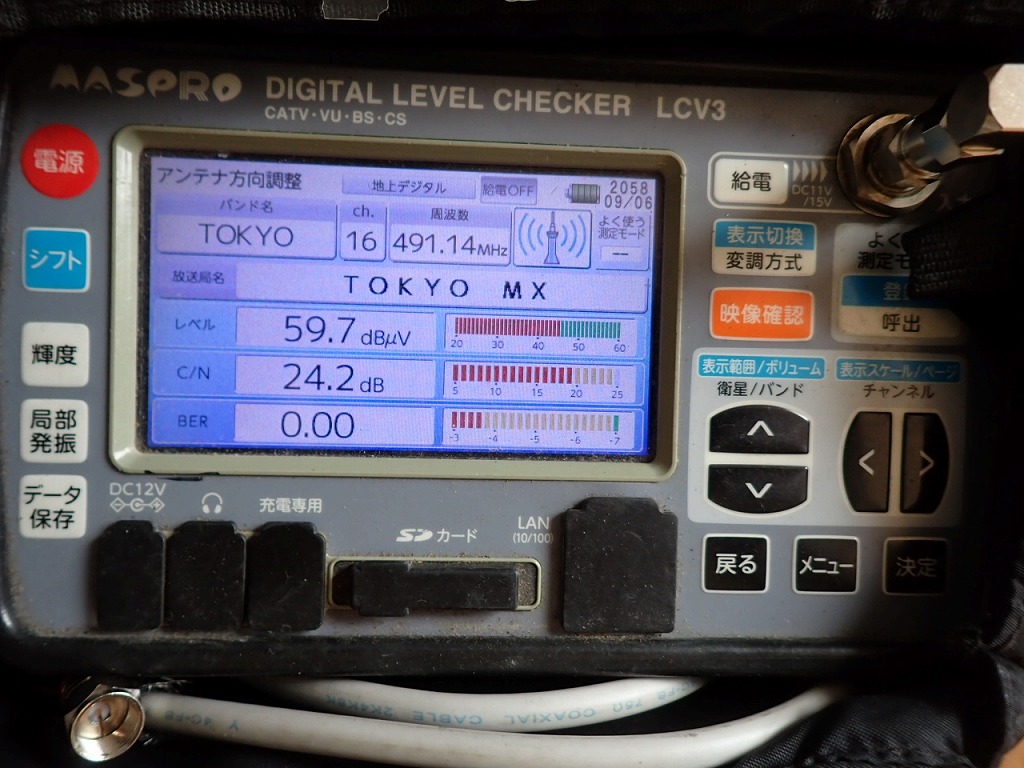

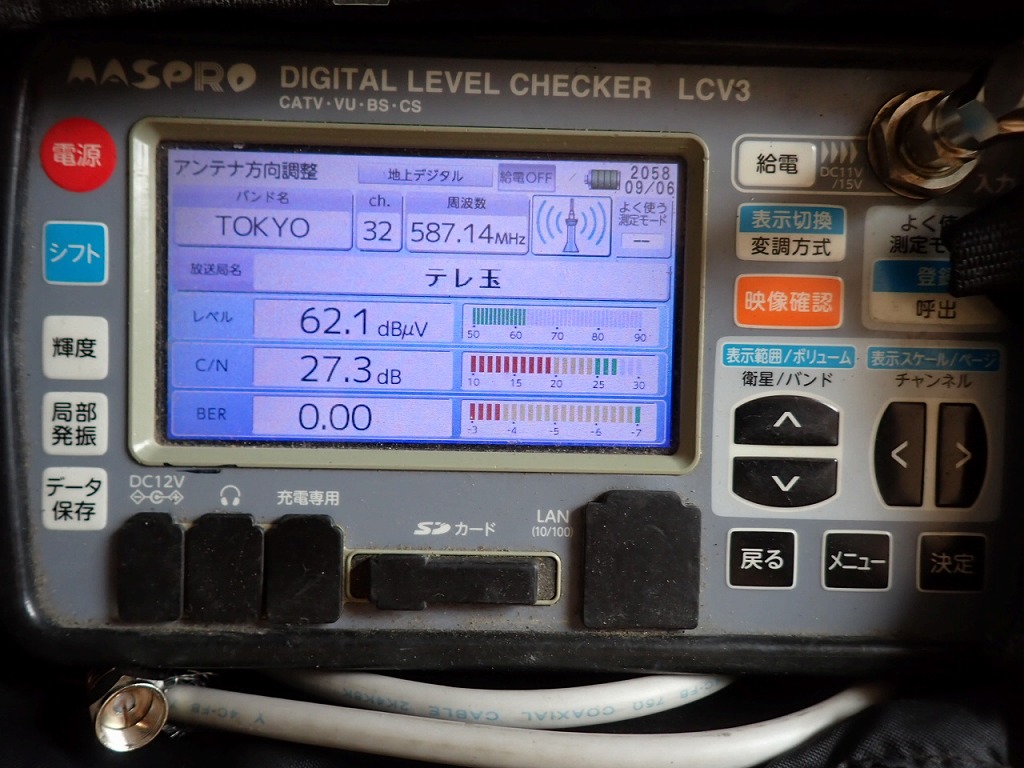

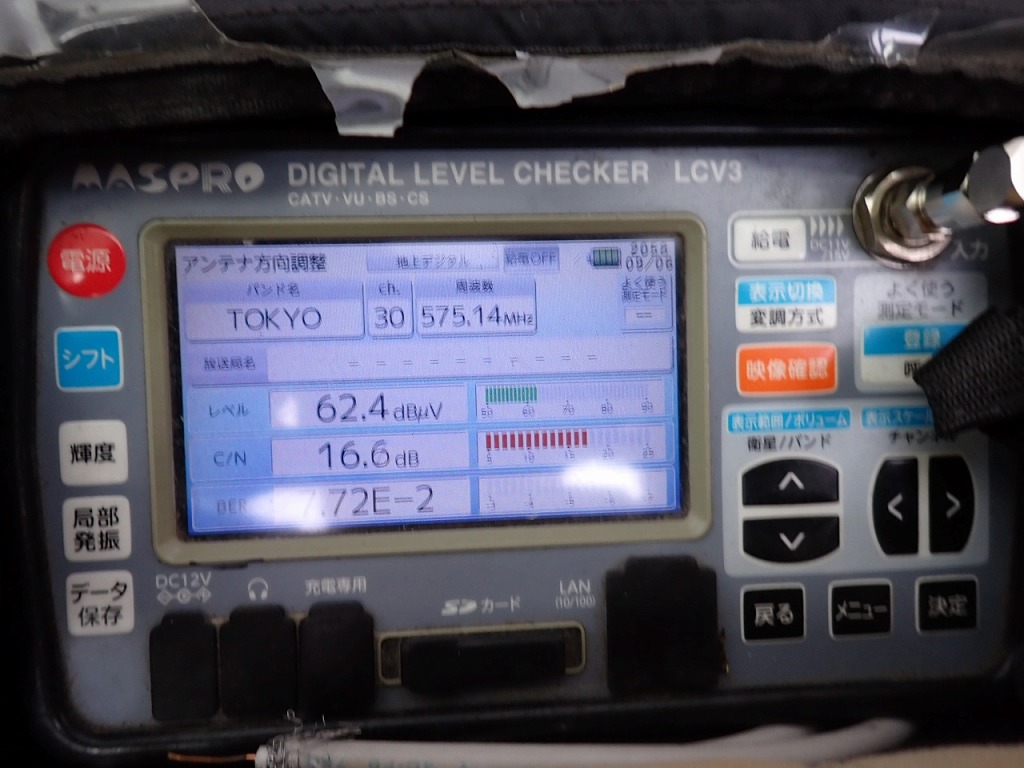

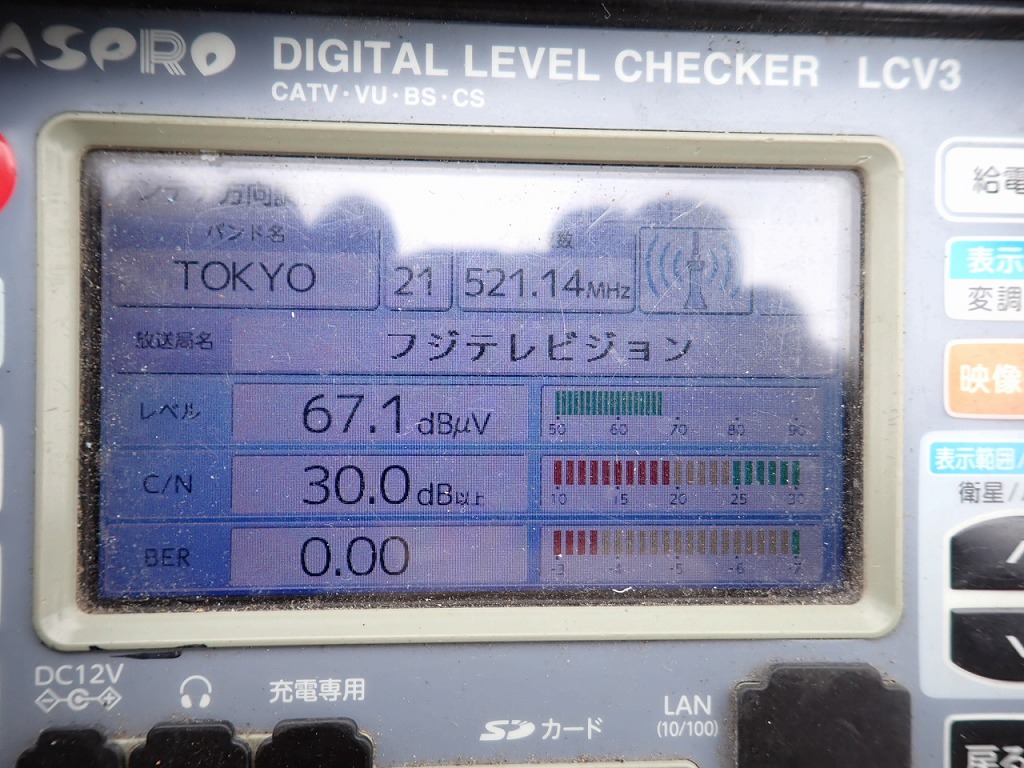

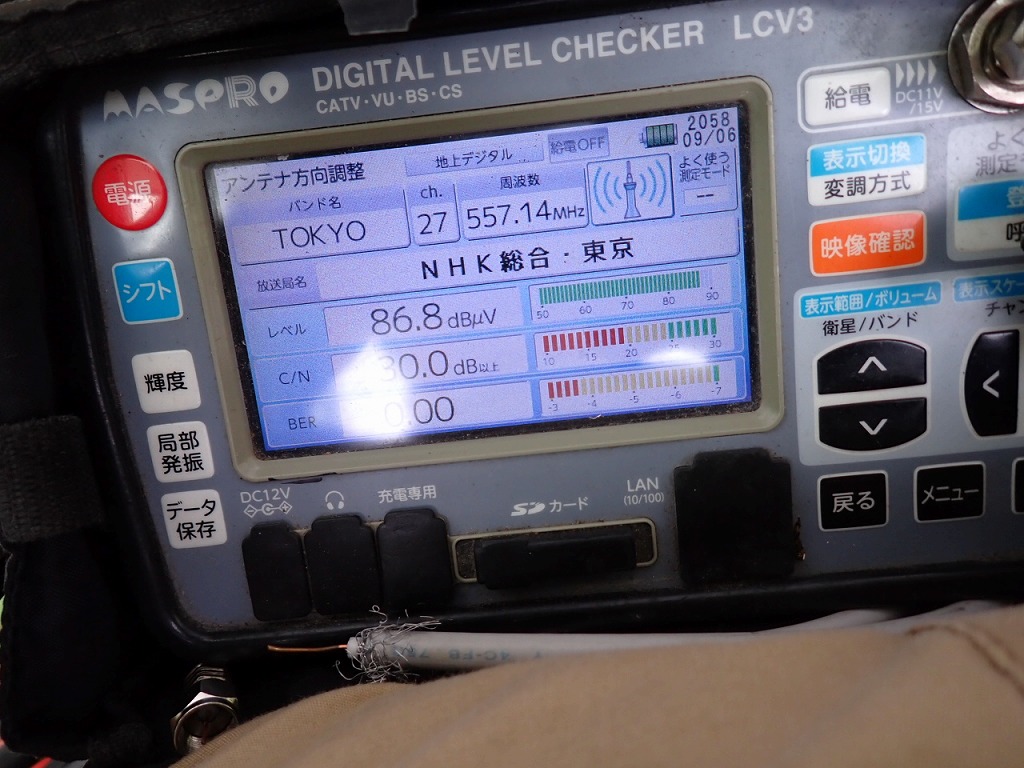

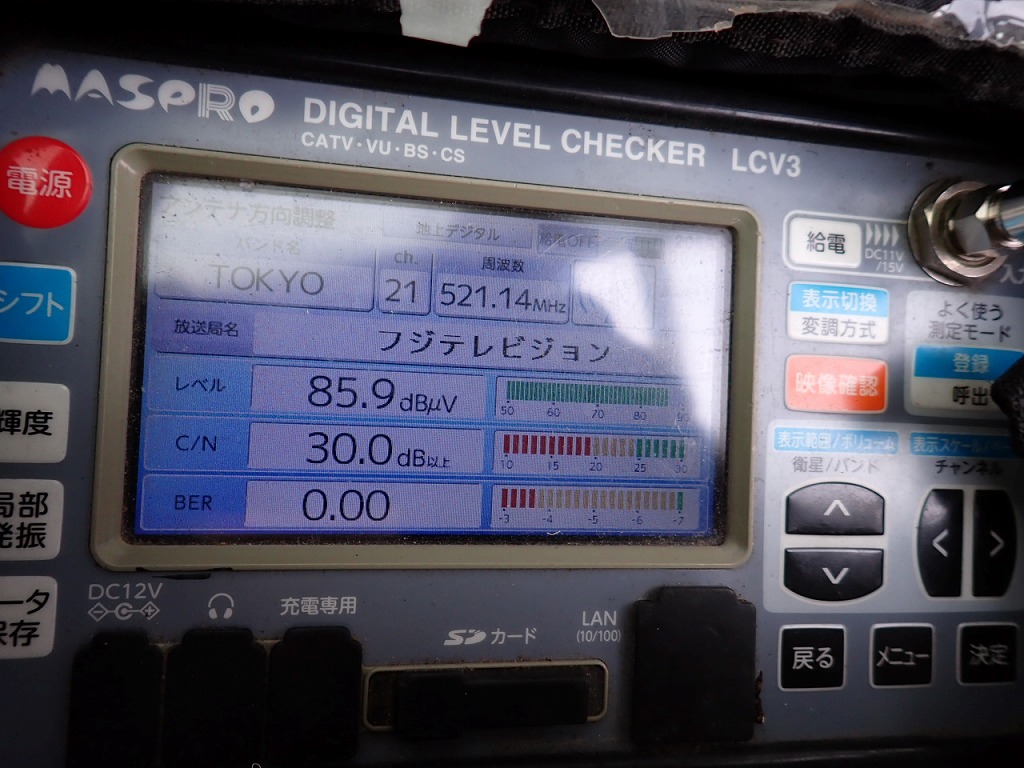

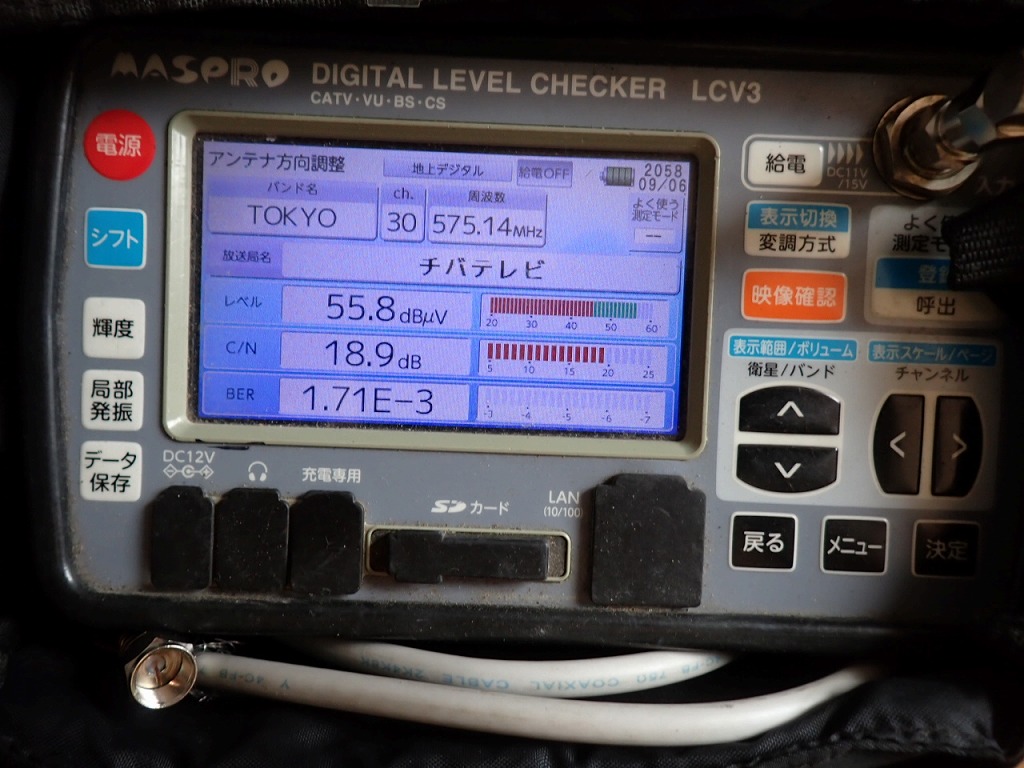

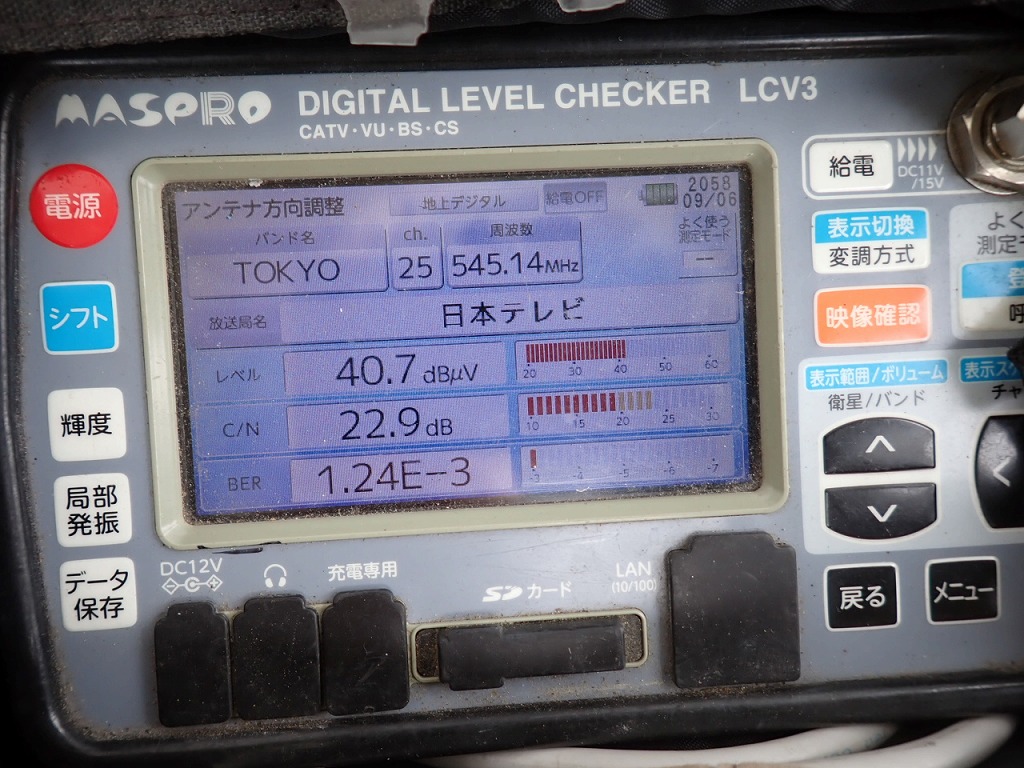

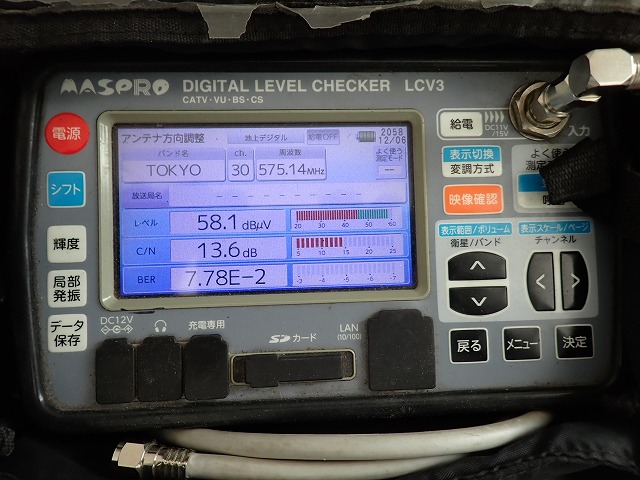

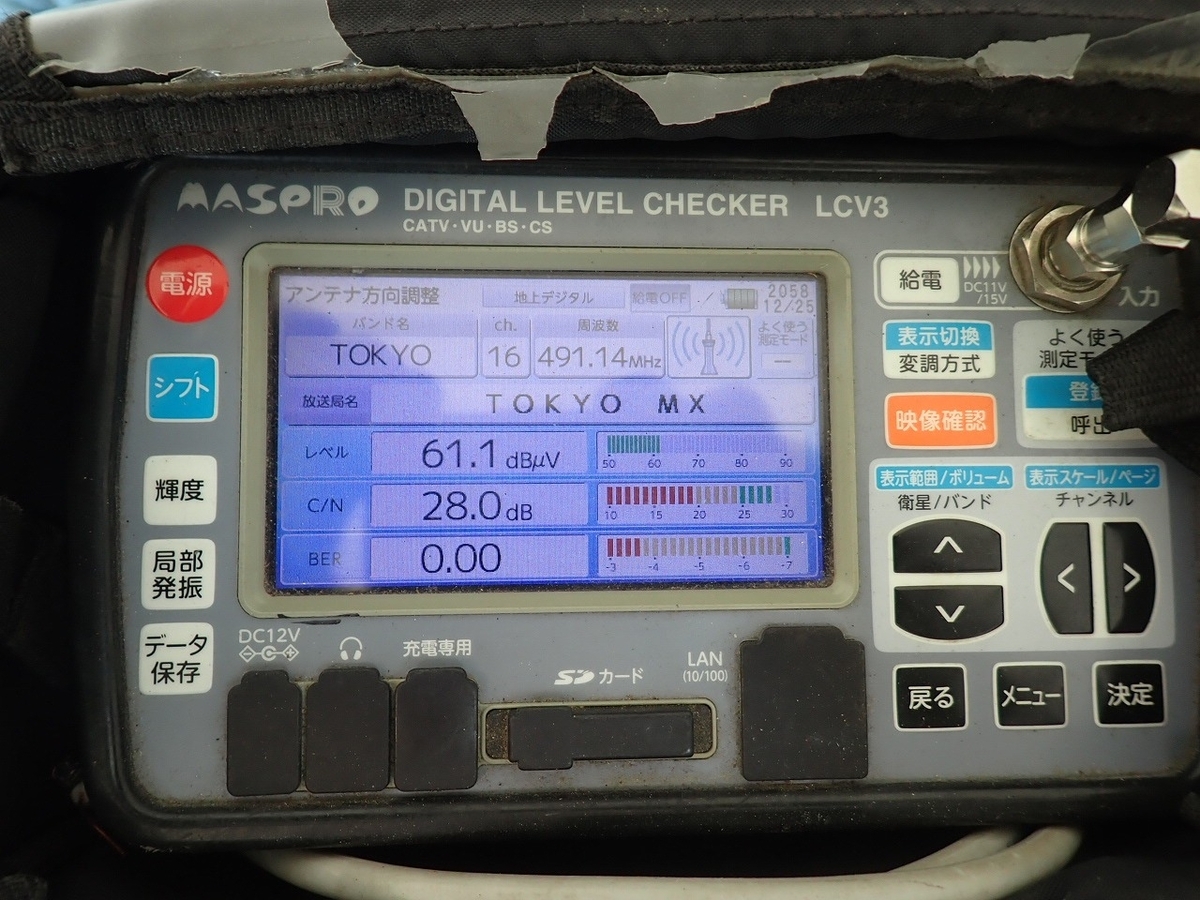

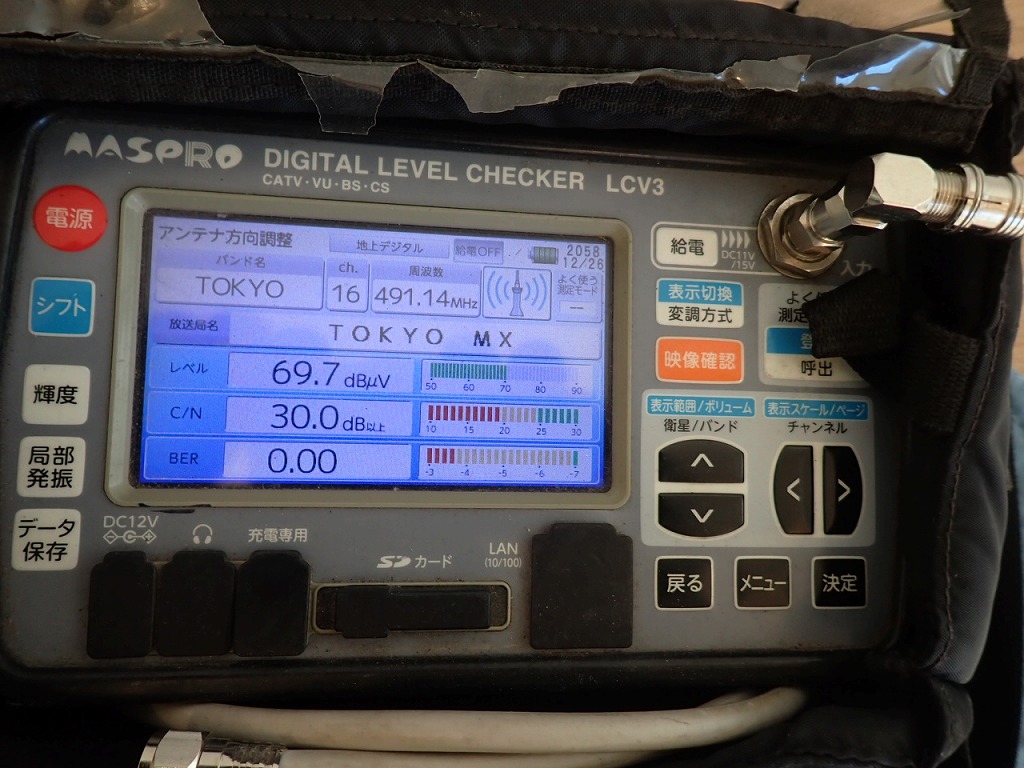

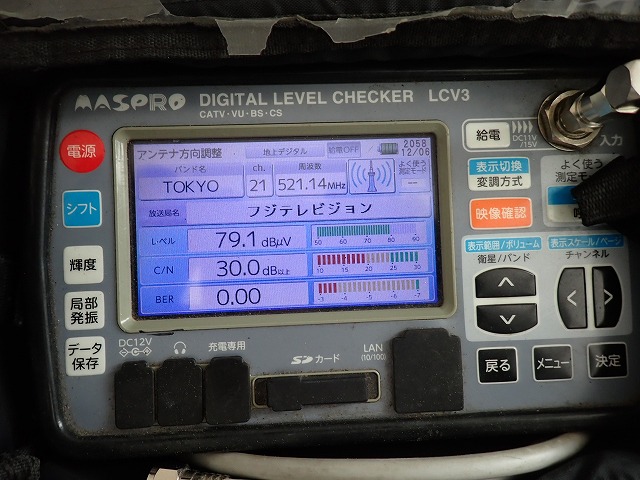

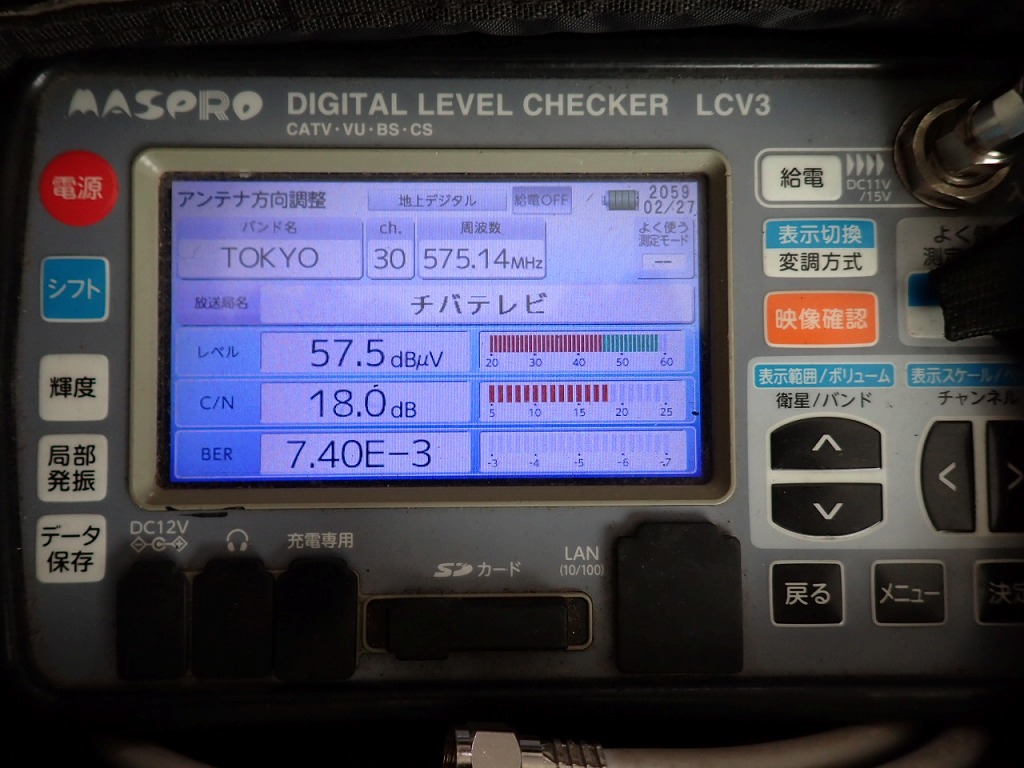

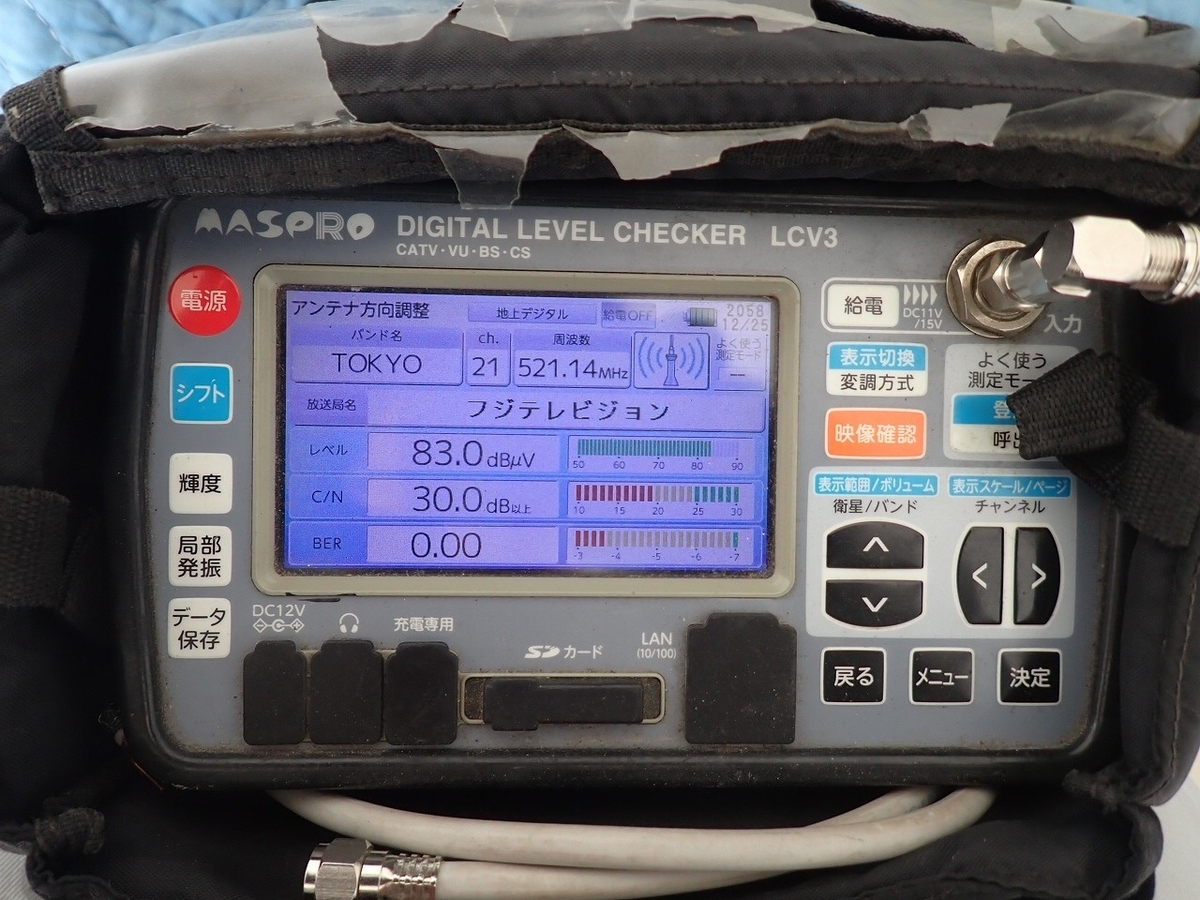

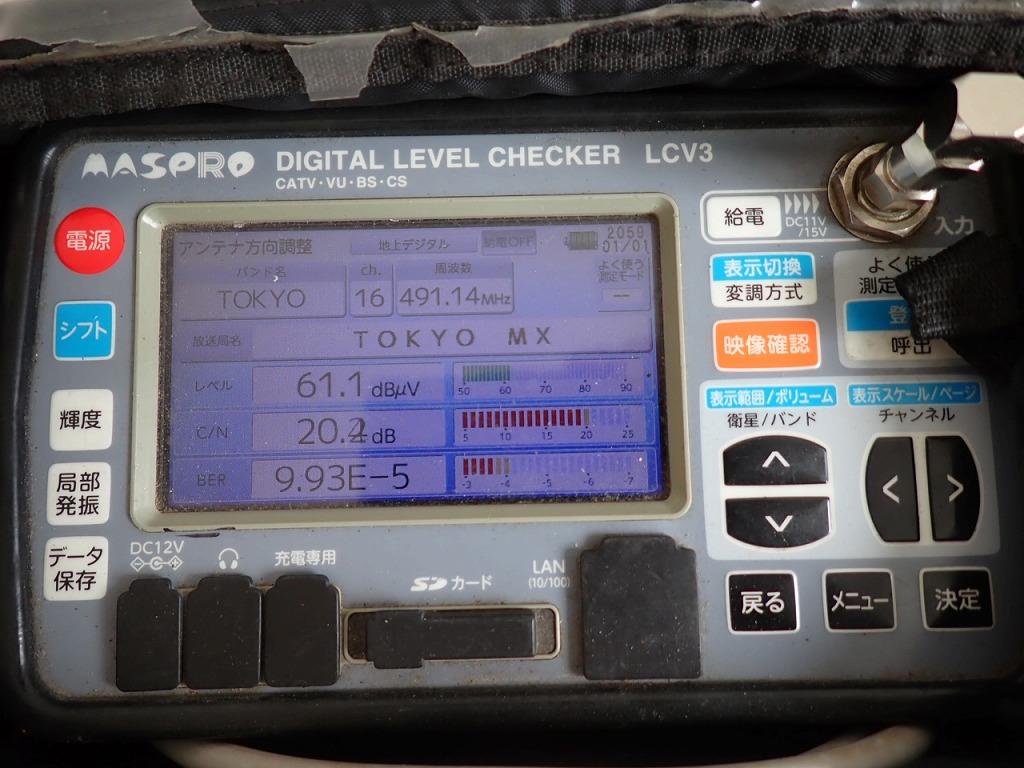

リビングテレビ端子で受信品質と
レベルを確認します。

受信環境が芳しくない地域は
チャンネルによってレベルに差が有ります。
ここも結構なレベル差が有ります。

立地的にテレビ埼玉は受信出来ると思うのですが
結果は受信不可でした。

東京MXも当然受信出来ませんので
地方局は視聴できません。

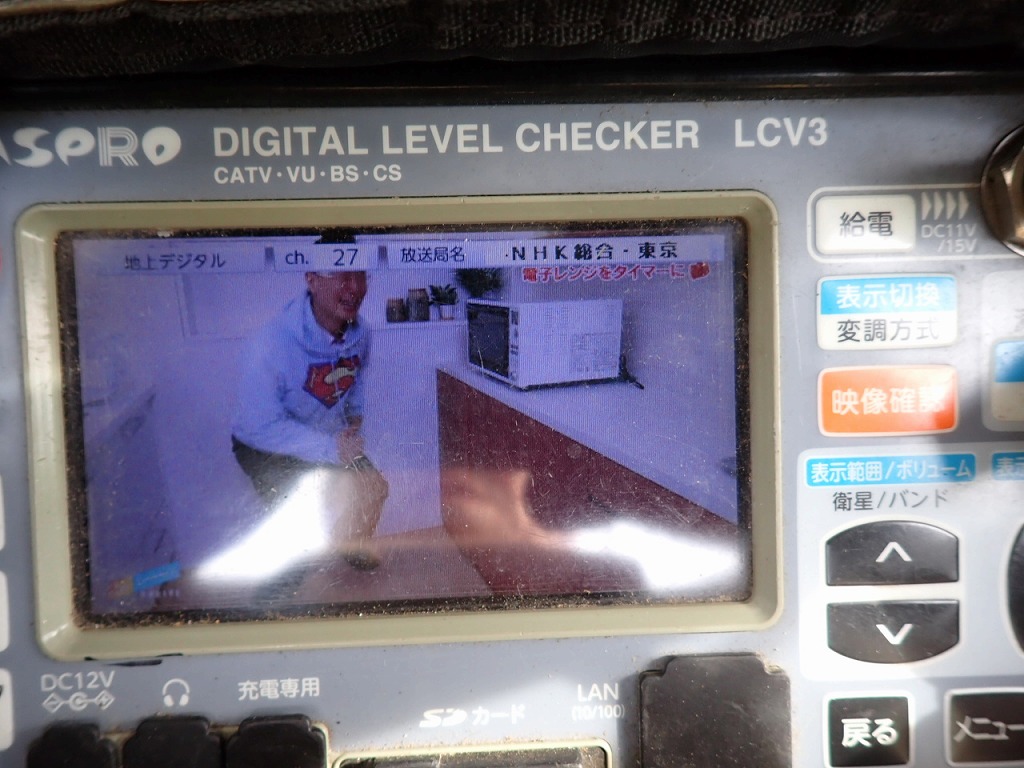

実際のテレビ映像です。

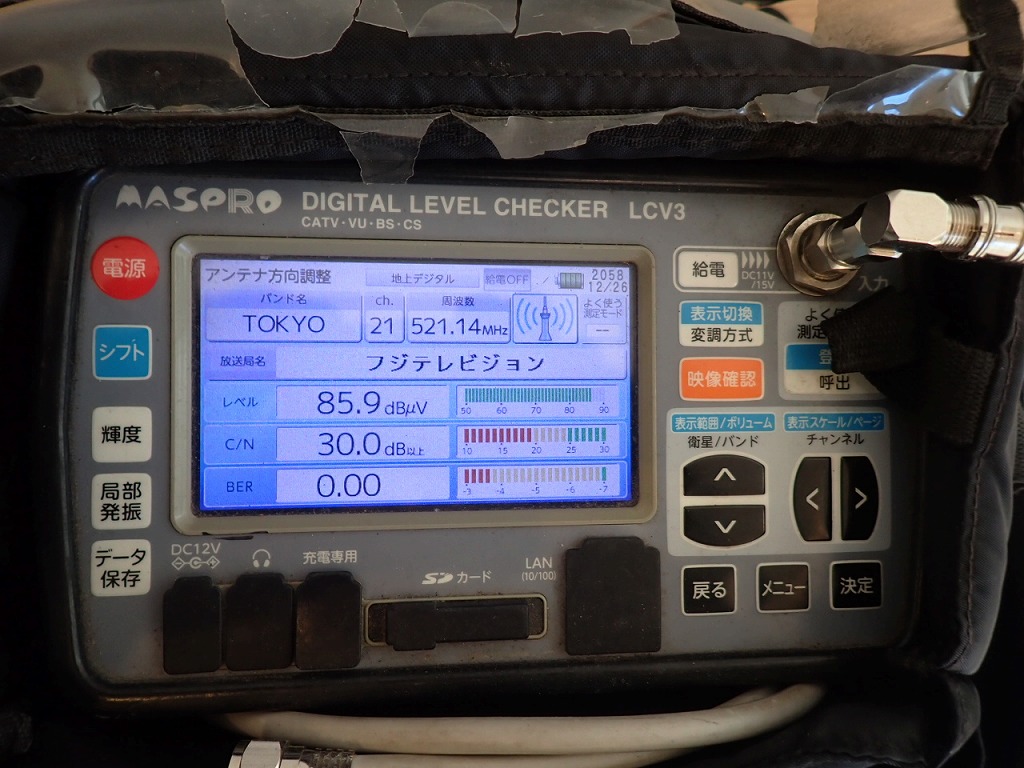

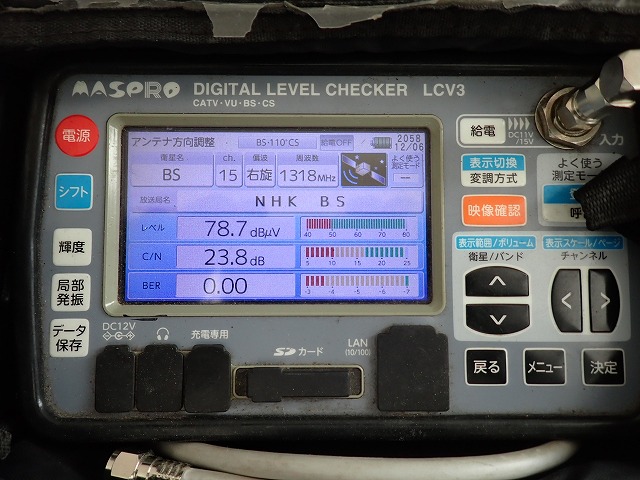

当店のレベルチェッカーはテレビチューナー内蔵なので
入居前でテレビが無くてもテレビ映像の確認が出来ます。

アンテナ工事は完了です。

次に有線LAN工事の作業に移ります。

ご依頼頂き誠に有難うございます。

---

お問合せ　0120-289-237
株式会社プライムワーク

www.prime-work.jp

エレベーター機械室の換気扇交換工事

都内に換気扇の工事で伺い案した。

今年の春に柏市内の調剤薬局の換気扇を
ご依頼頂いたのですがその薬局の本社ビルに有る
エレベーター機械室内の換気扇を交換します。

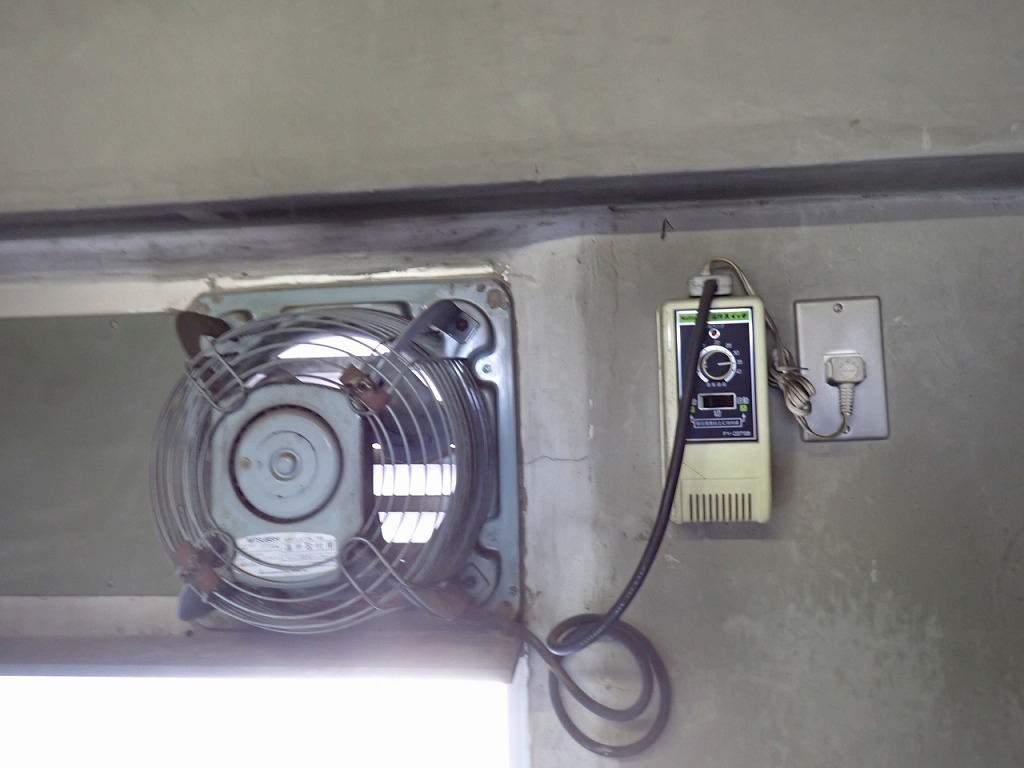

こちらがエレベーター機械室の換気扇です。

連続運転を選択しても運転しないので
故障しているようです。

毎年春の時点から運転していると思うので
かなり酷使されていると思います。

よく見ると周りがモルタルで補修されていて
変則的な付け方です。

屋外側にはフード、シャッターは無さそうです。

取り外しがどうなるか予想できなかったのですが
外せました。

横に有るのが新しい有圧換気扇です。
不自然に色が違います。

アンカーが打てないので取付は
色々考えて準備してきました。

上手く設置出来ました。

このすぐ真下にエレベーターの巻上げ機が有るので
絶対に失敗が出来ません。
物も落としちゃダメです。

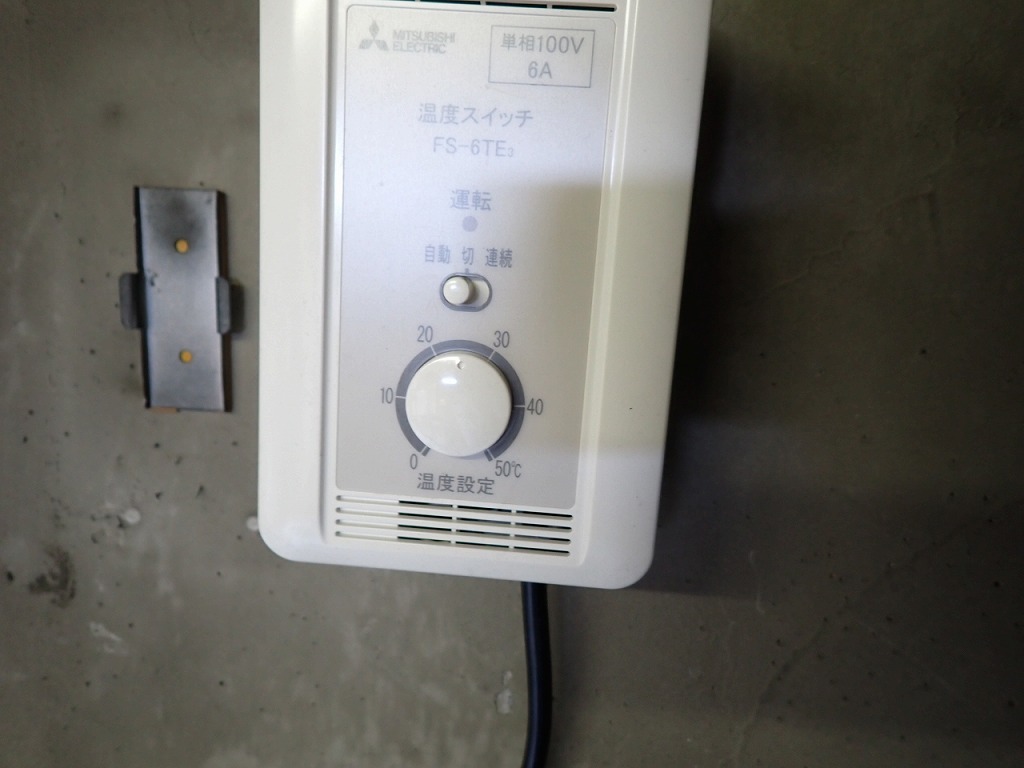

業務用の温度スイッチも設けて配線しました。
これで取り付け出来ました。

試運転をしてみます。

温度は25℃に設定しておきます。

4月頃から日によって運転をする気温になるでしょう。
6月から9月は24時間運転しているのかもしれないですね。

かなり過酷な条件です。

無事工事完了です。

ご依頼頂き誠に有難うございます。

---

お問合せ　0120-289-237
株式会社プライムワーク

www.prime-work.jp

埼玉県さいたま市 パナソニックFY-550LP 屋根裏換気扇取付工事

埼玉県さいたま市に屋根裏換気扇の工事で伺いました。

9月にお問合せ頂きましたが長時間の作業を屋根裏で
行うため「涼しく（寒く）なってからにして下さい」と
要望をしていました。

作業箇所や種類が多岐にわたるので時間が掛かりました。
写真は主な部分のみしか撮っていません。

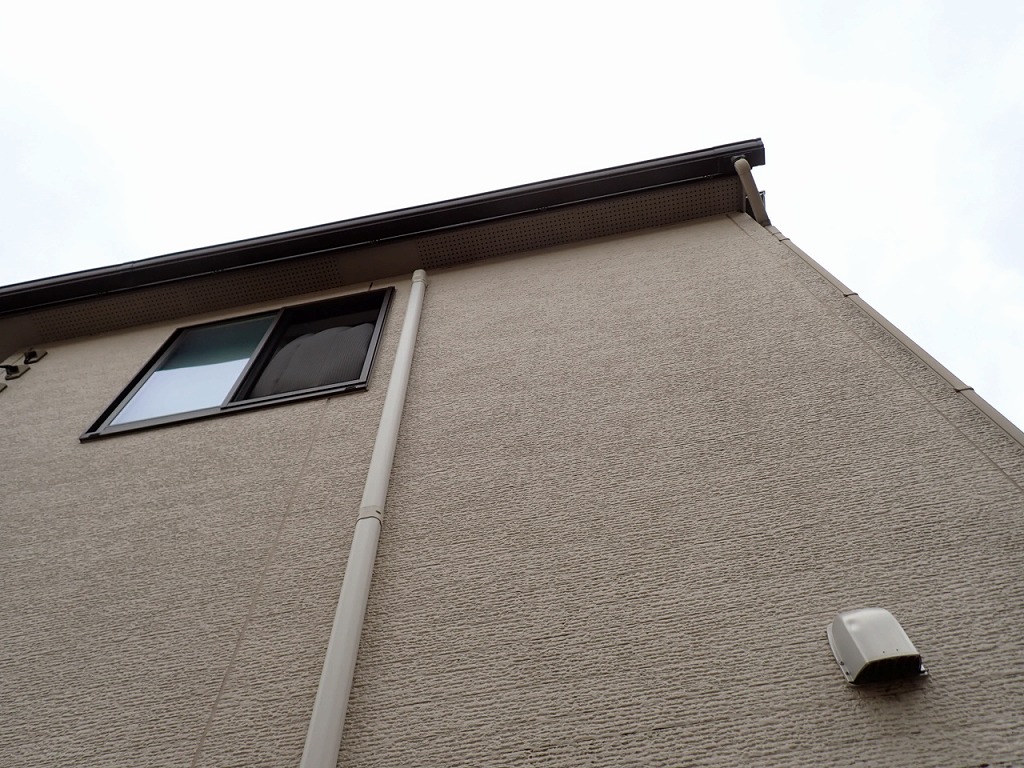

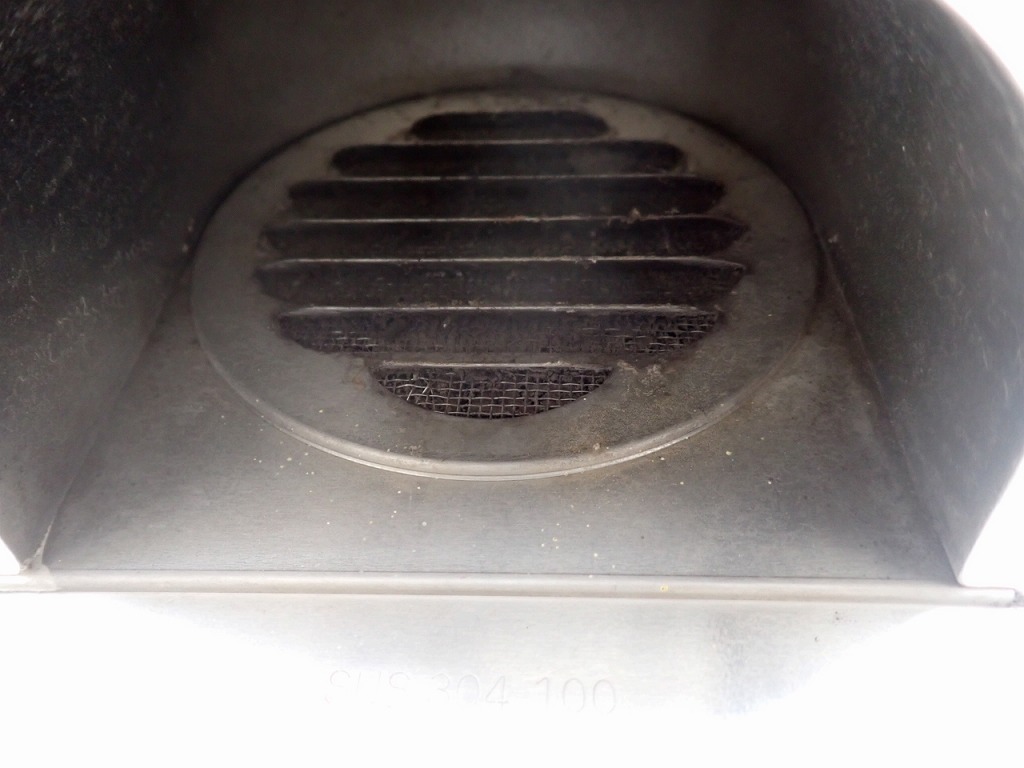

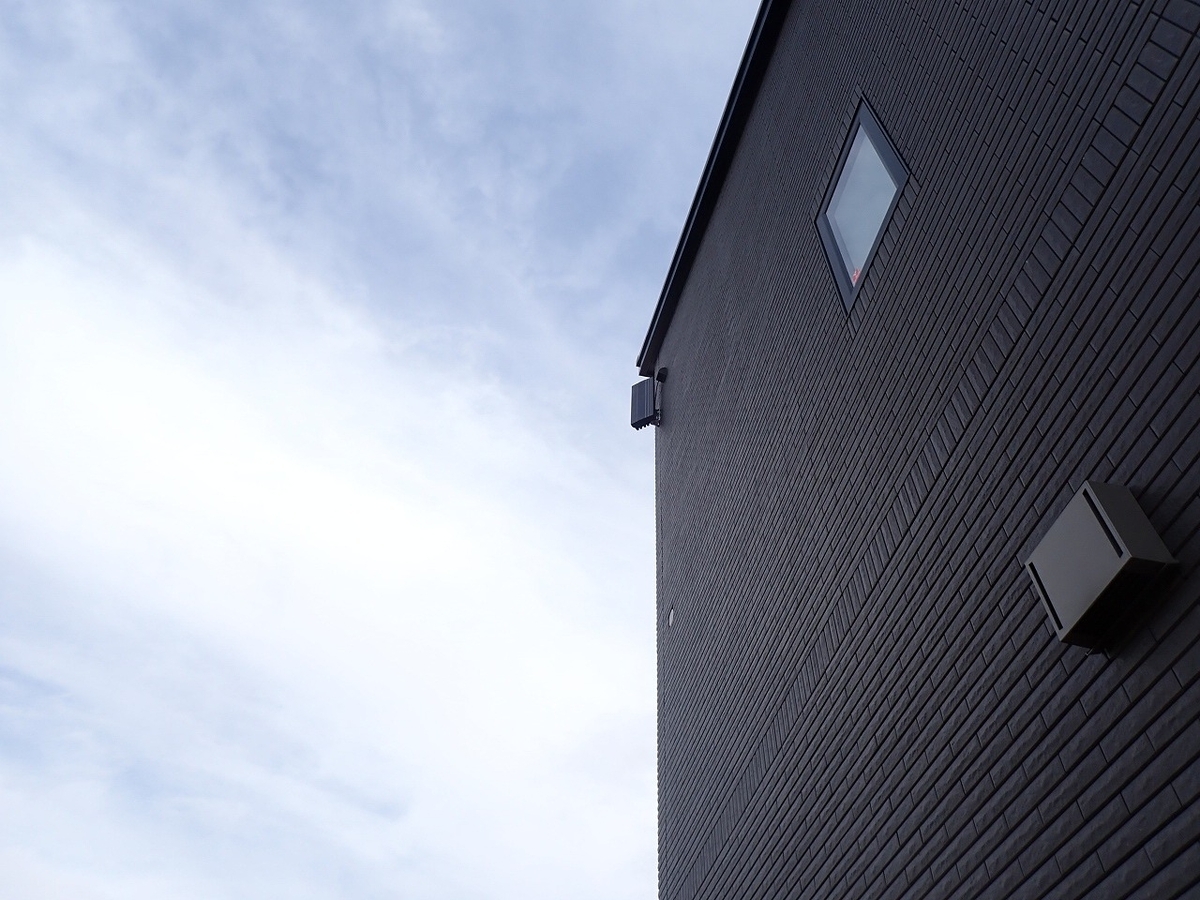

新しく設けたベントキャップです。
これが排気になります。

屋根裏です。

排気ダクトです。

お客様宅がツーバイフォーで屋根裏が広かったので
工事が出来ましたが寄棟の在来工法の家では
設置は難しいと思います。

屋根裏換気扇はパナソニックFY-550LPです。

これがシステムのイラストです。

気になったのが本体は屋根裏で基準周囲温度が
ー10～50℃となっていますが真夏の屋根裏は
50℃を余裕で超えると思うので動作、耐久性は
問題ないのか気になるところです。
1997年発売だから20年以上前の設計です。

今回はお客様の提案、支給品の設置工事です。
自分では提案はしないと思います。

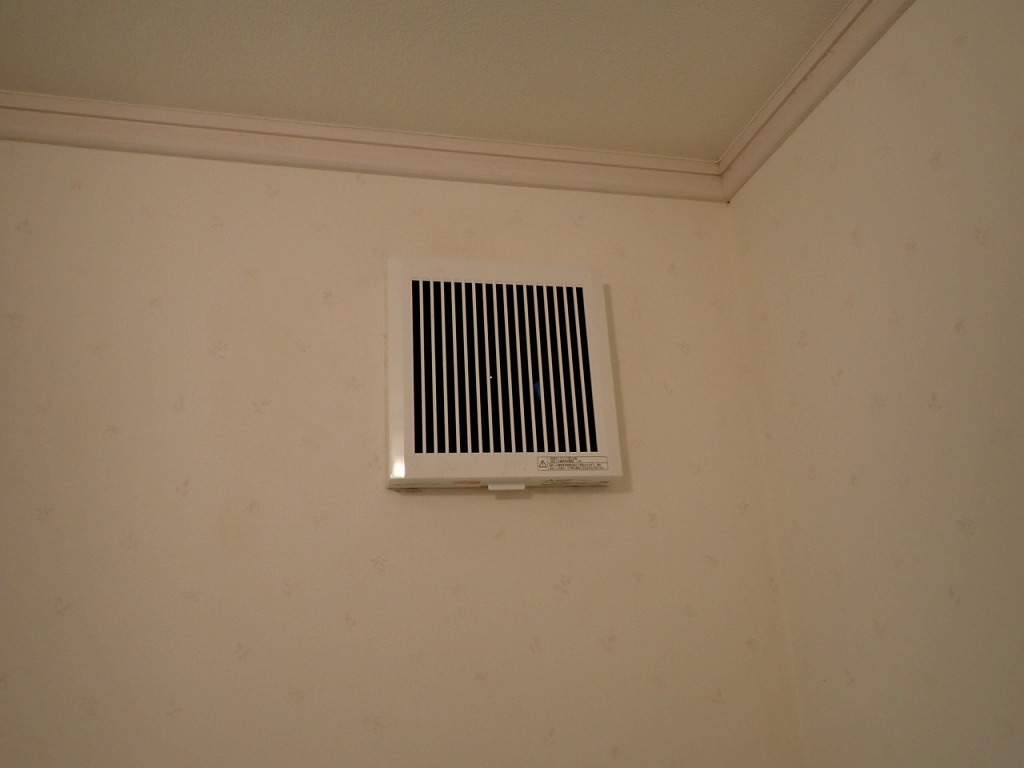

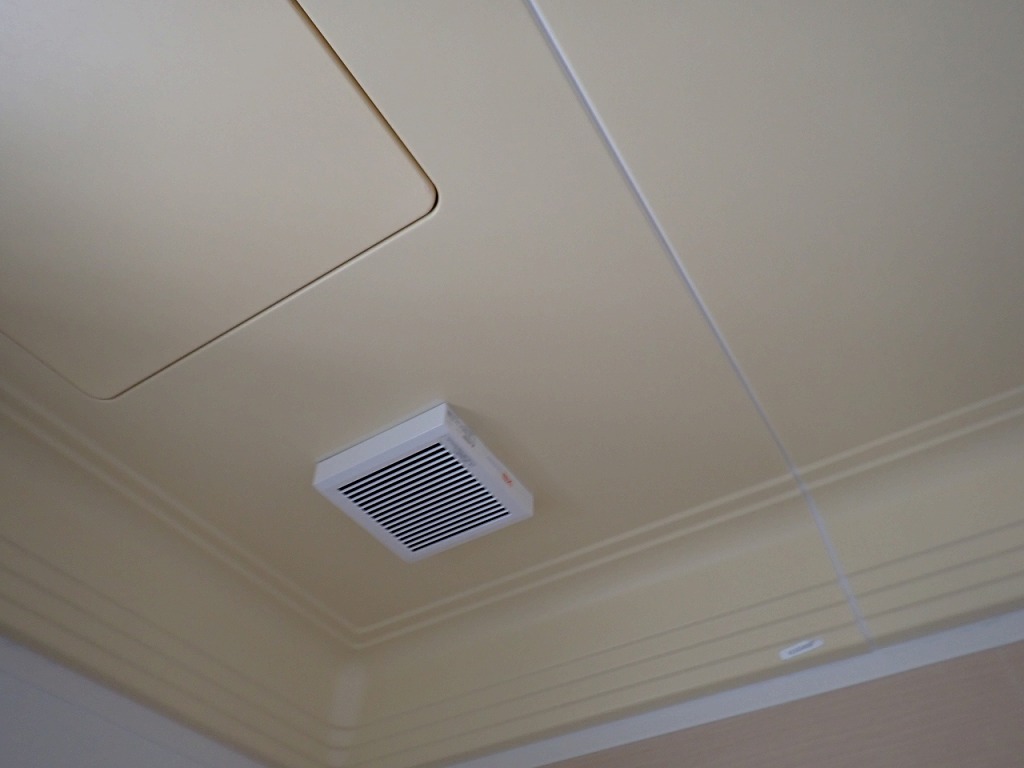

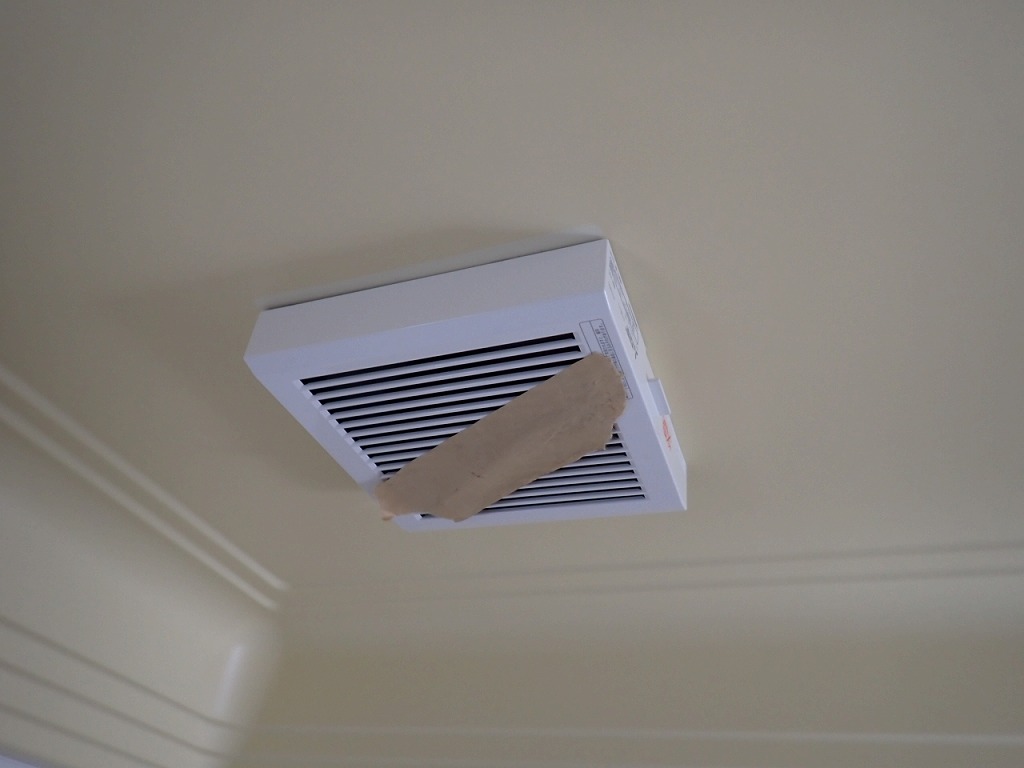

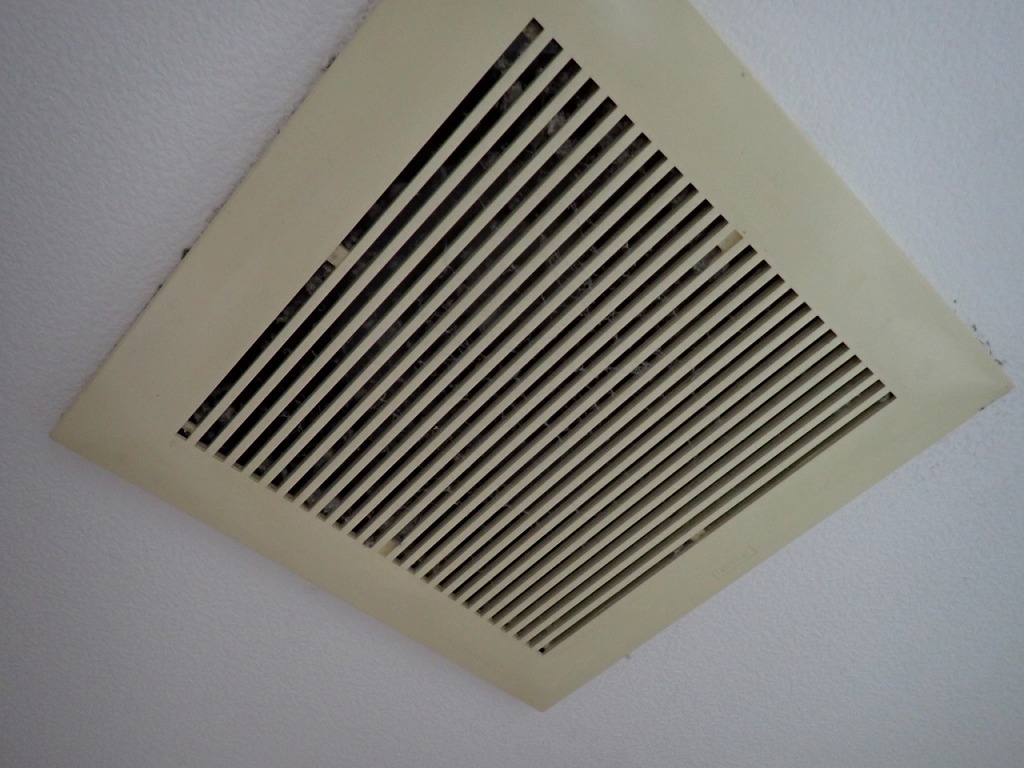

廊下の吸込みグリルです。

コントローラーに配線が数本入ります。

壁内は横桟が入っていて通らないのでモールを使って
露出配線になりました。

コントローラーを付けて運転しました。

結構な勢いで給気と排気を行っていました。

夏にどれくらい効果が出るのか楽しみではあります。

ご依頼頂き誠に有難うござます。

---

お問合せ　0120-289-237
株式会社プライムワーク

www.prime-work.jp

流山市電気工事 コンセントの増設工事

千葉県流山市に防犯カメラの取付工事と
コンセントの増設工事で伺いました。

防犯カメラの取付が終わったのでコンセントの
作業に移ります。

玄関の靴箱の上にコンセントを
作ります。

ここにコンセントが欲しいという方は非常に
多く当店では何度もこの位置や玄関周りに
コンセントの増設を行っています。

使う側の声があまり届いていないのかも
しれませんね。

隣の設備機器から電気を分けます。

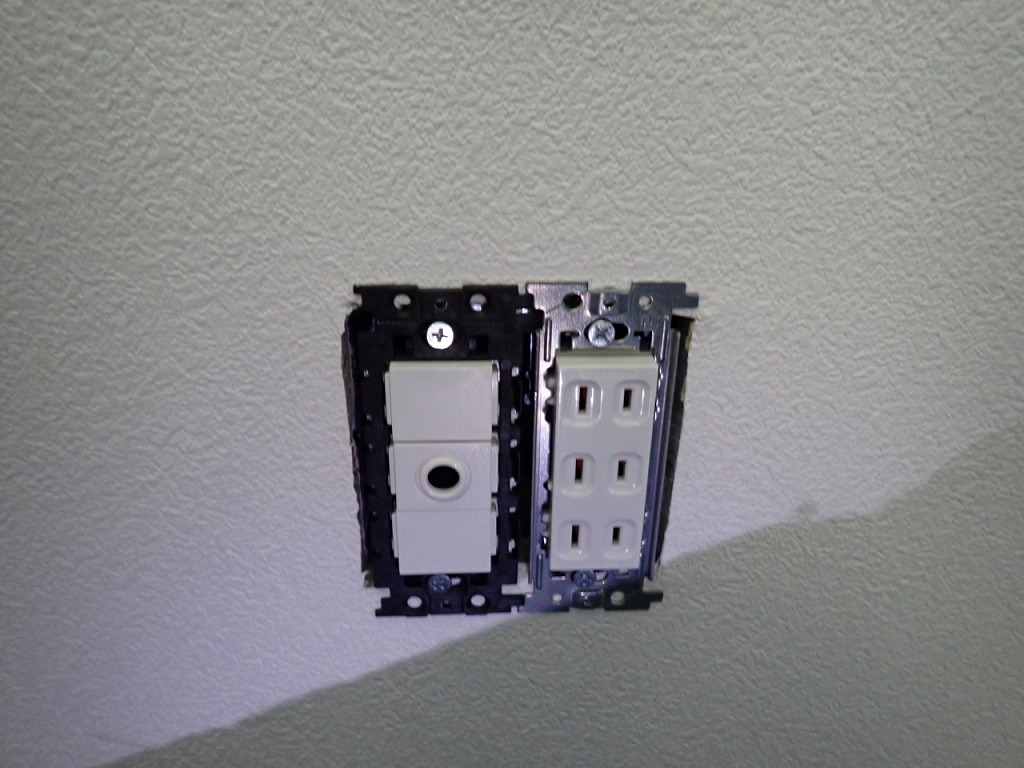

コンセントが出来ました。

電圧を確認して工事完了です。

ご依頼頂き誠に有難うございます。

---

お問合せ　0120-289-237
株式会社プライムワーク

www.prime-work.jp

千葉県流山市ポラス住宅 防犯カメラ取付工事

千葉県流山市に防犯カメラの取付工事と
コンセントの増設工事で伺いました。
お客様支給のカメラを取り付けます。

アンテナ線のことで質問されるまで気付かなかった
のですがポラスの家のようです。

電源は屋外コンセントから分けることにします。
黒の塩ビ管を使って雨樋の後ろを立ち上げれば
あまり目立たず配管が出来ます。

防犯カメラの取付位置まで配管が出来ました。

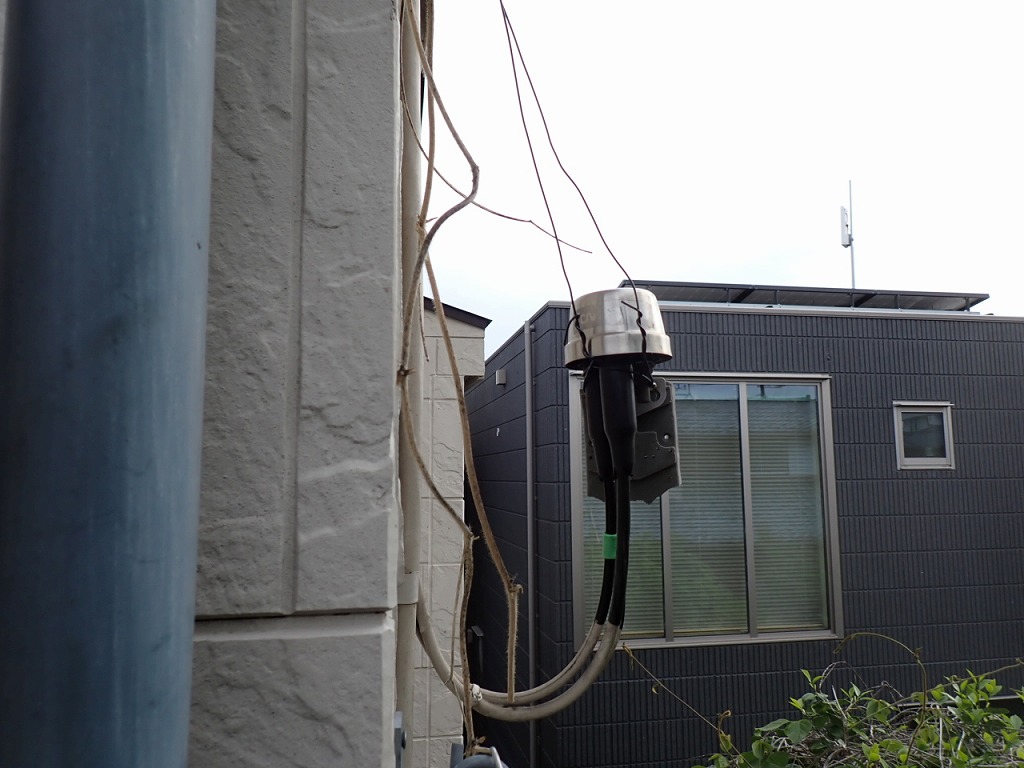

お客様支給のワイヤレスカメラです。

ワイヤレスでも電源供給の必要はあります。

付属のUSB電源コードですが色が白系なので
劣化しそうです。

露出する部分だけ黒色のテープを巻いておきました。
たったこれだけでもかなり持ちが違います。

配管も黒色を使ったので殆ど目立たないで
敷設出来ました。

カメラの上に付いている防雨カバーはお客様が
３Dプリンタで製作した物です。

ネジ穴位置や可動の邪魔にならないよう
カメラ形状に合わせてしっかり設計されていました。

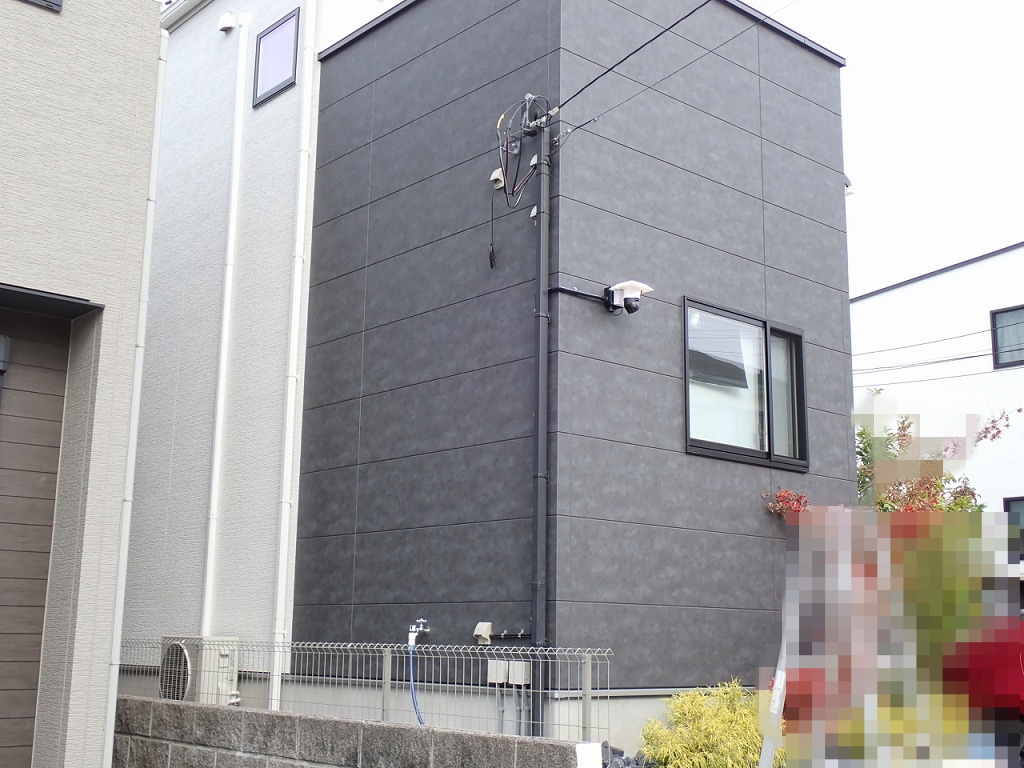

これで完成です。

次はコンセントの増設工事です。

ご依頼頂き誠に有難うございます。

---

お問合せ　0120-289-237
株式会社プライムワーク

www.prime-work.jp

埼玉県川口市ポラス住宅で有線LAN工事

埼玉県川口市に有線LANの配線工事で伺いました。
ポラスの家で2階の3部屋に有線でLANを
引きたいそうです。

室内側はテレビ端子だけが有ります。

3部屋とも同じようになっています。

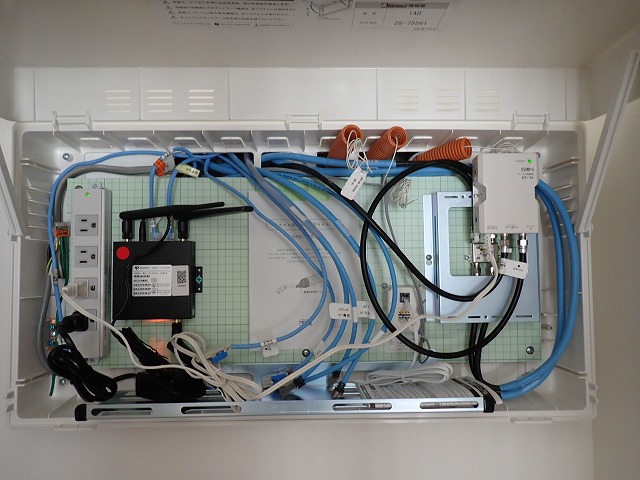

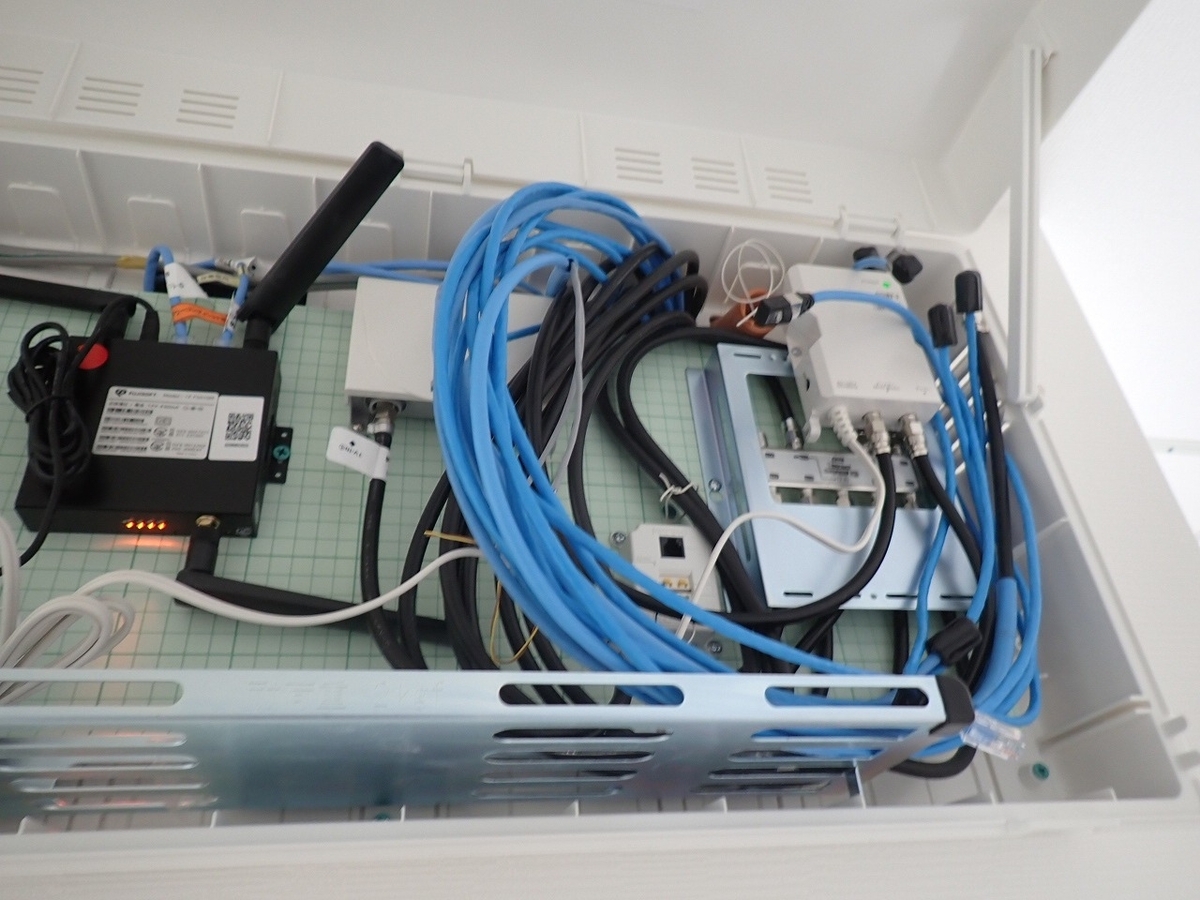

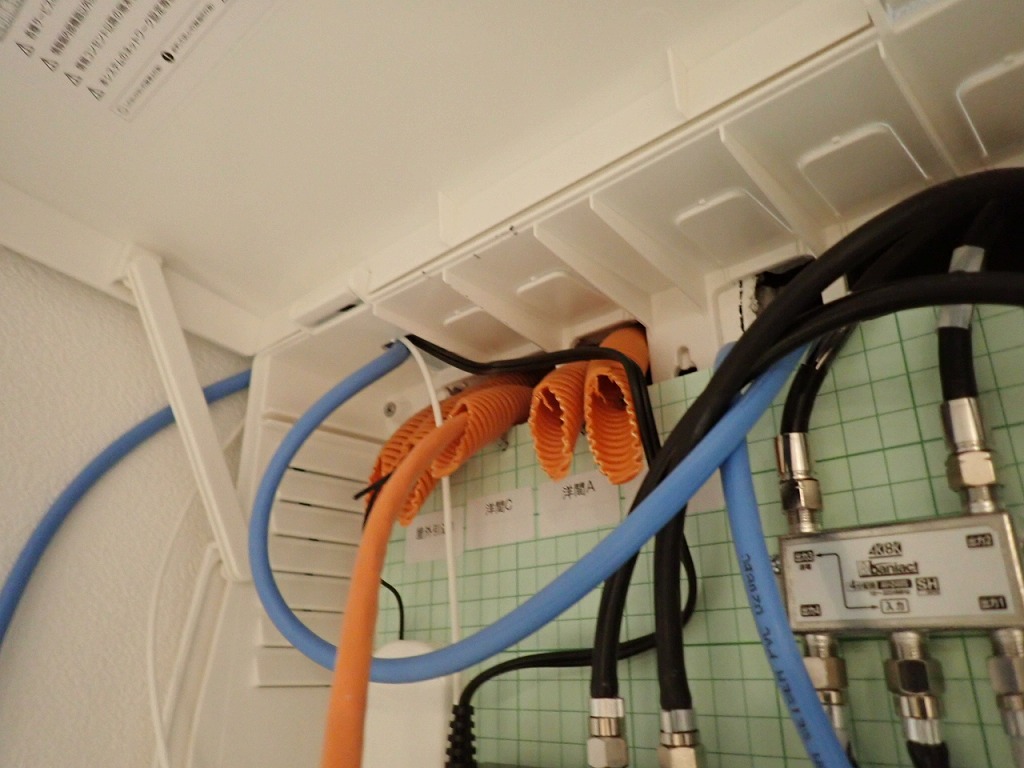

ポラス住宅なので2階のクローゼット内に
情報盤が有ります。
2階の部屋には配管は無さそうです。

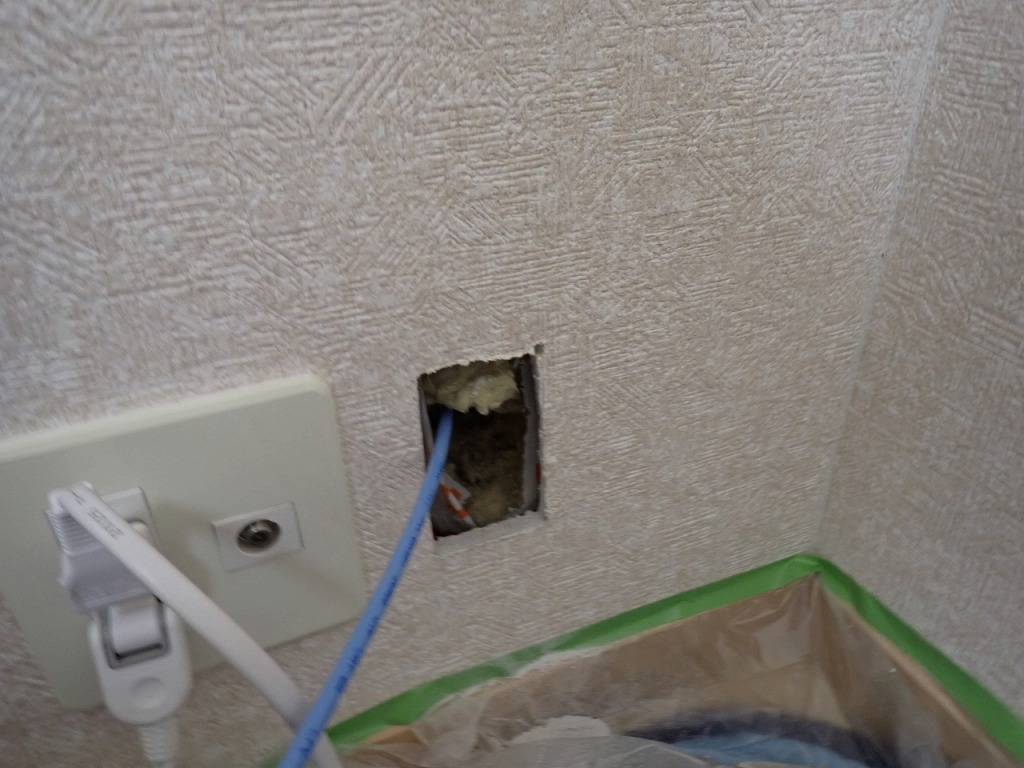

隠ぺい配線で順に作業を行います。

配線が通る通らないは配線を実際にやって見ないと
分かりません。

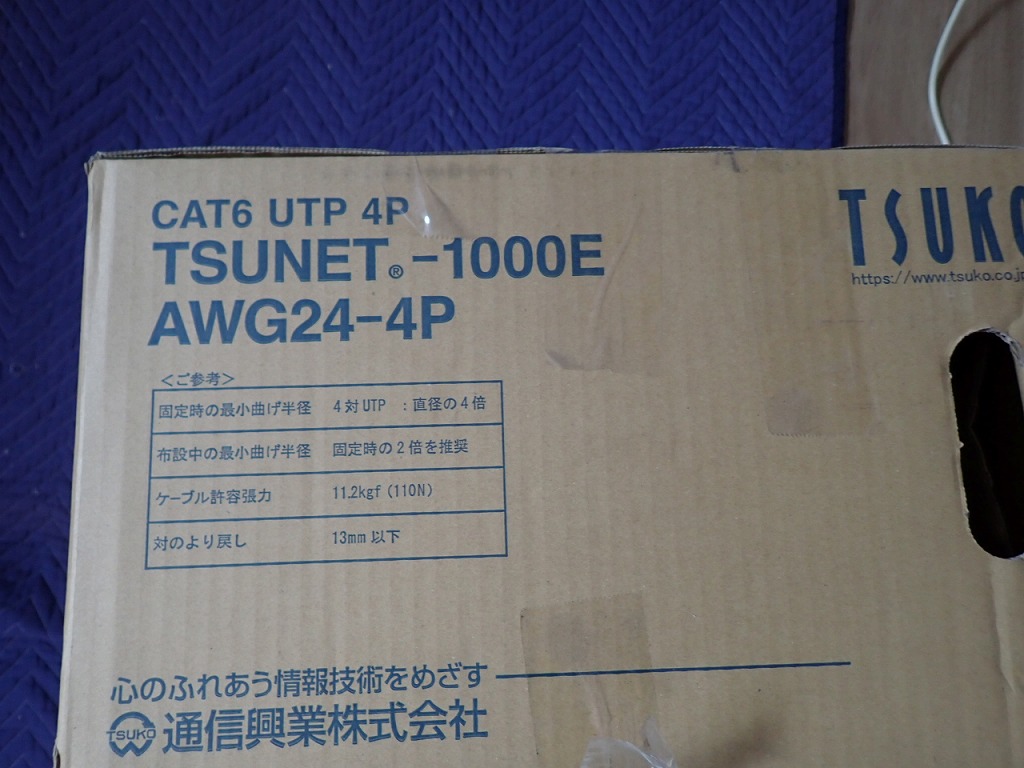

今回使用したLANケーブルは
通信興業製のカテゴリー6ケーブルです。

www.tsuko.co.jp

情報盤内まで3部屋ぶんの配線が出来ました。

順番にLANのジャックを付けていきます。

行き先が分かるようにラベルを貼って順番に合わせて

チェック用のターミナルを付けておきます。

2か所目3か所目も同様に進めていきます。
使用したLANジャックはパナソニック製です。

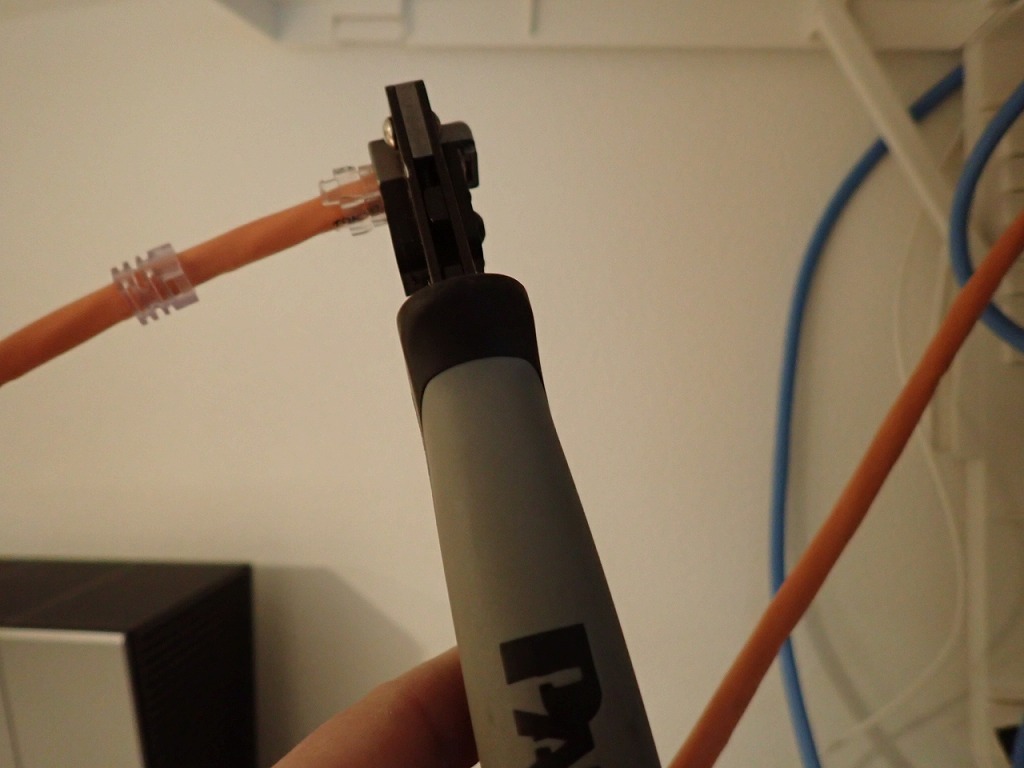

情報盤側は機器に直接挿すのでRJ45 プラグに
成端します。

ケーブルには行き先が分かるように
線名札を付けています。

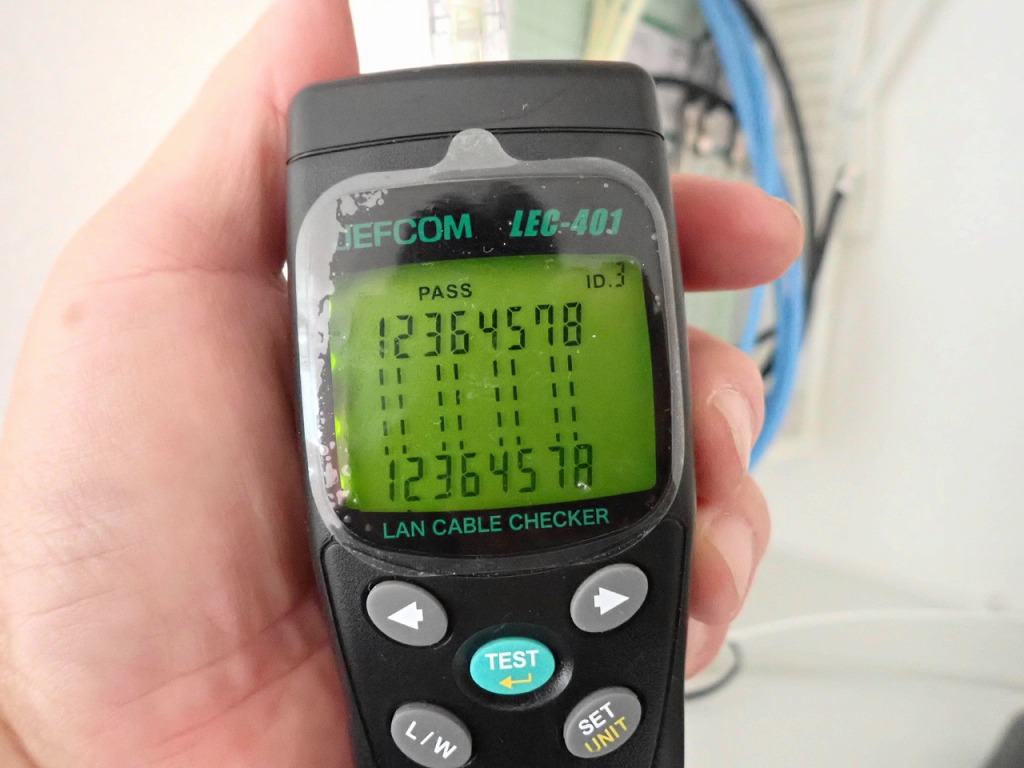

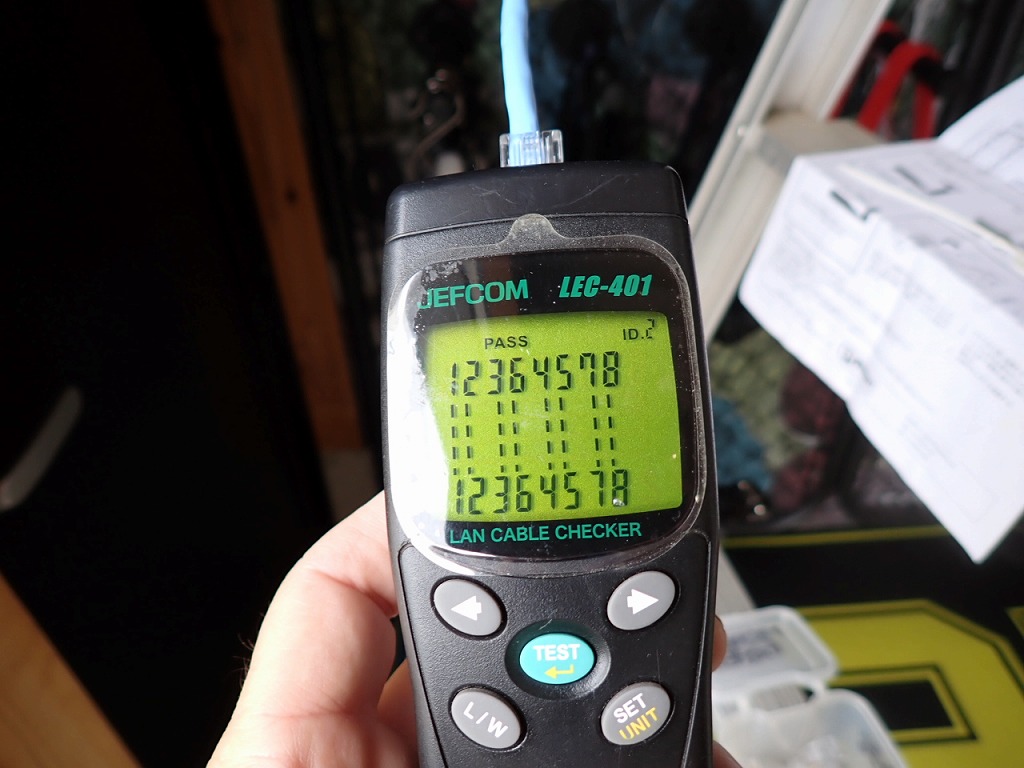

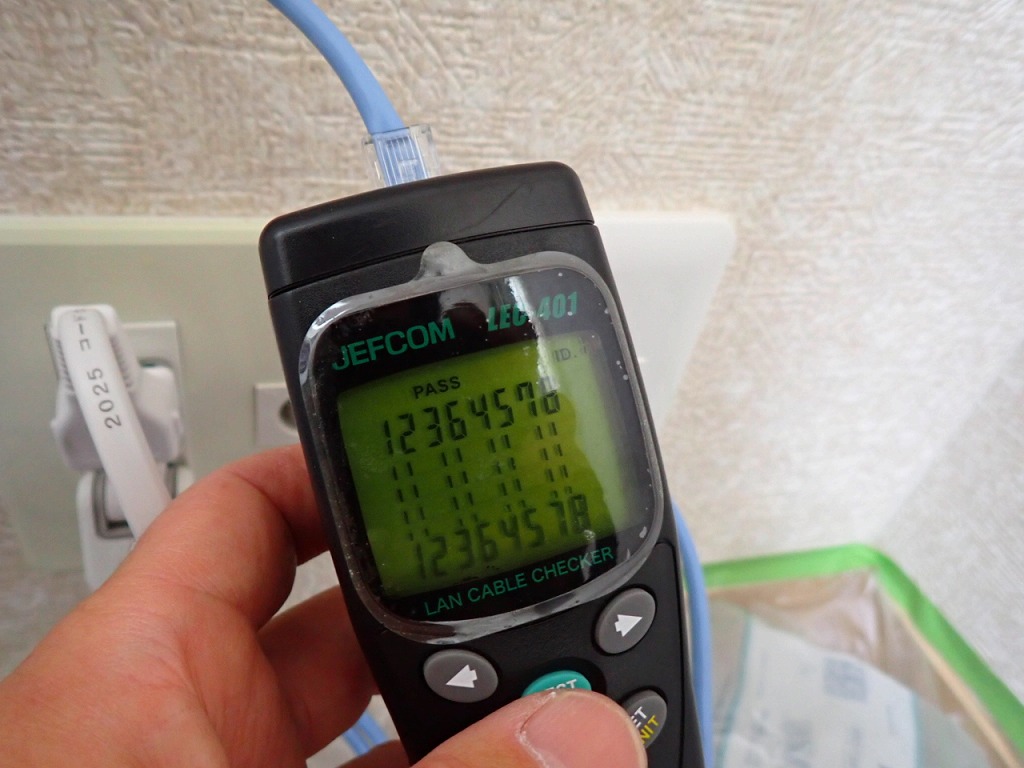

最後に順番にLANチェッカーを使って
配線の失敗が無いかを確認します。
PASS（合格）の表示が出ればオーケーです。

3本とも問題ありませんでした。

これで3部屋に有線LAN配線が出来ました。

最近はテレビは居室に置かないけれど
有線で安定した通信は欲しいというケースが
多くなっていますね。

建売住宅の場合購入する世帯が分らないので
テレビ端子は必須かもしれませんが同様に
LANジャックも必須なのかもしれません。
