千葉県白井市にLANの配線工事で伺いました。
LANを引きたい部屋にはLANのジャックが有るそうですが
配線は無いそうです。

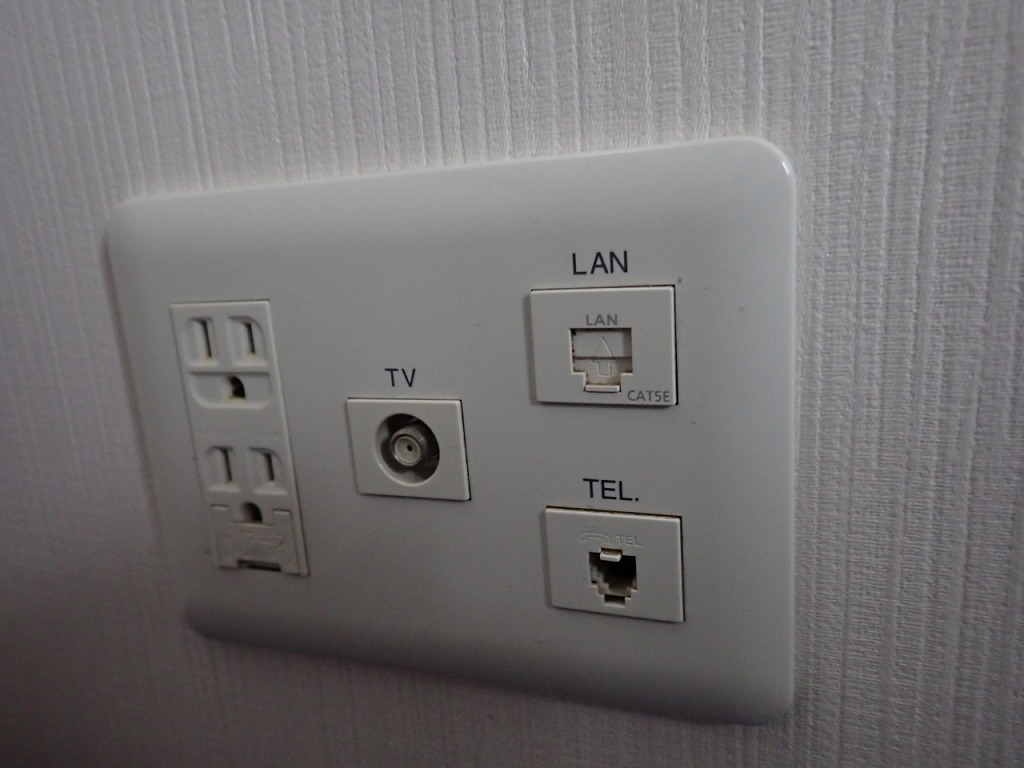

ここがLANを引きたい部屋です。
現在カテゴリー5eのジャックが有りますが
今回はカテゴリー6A(cat6a)をご希望なので
交換になります。

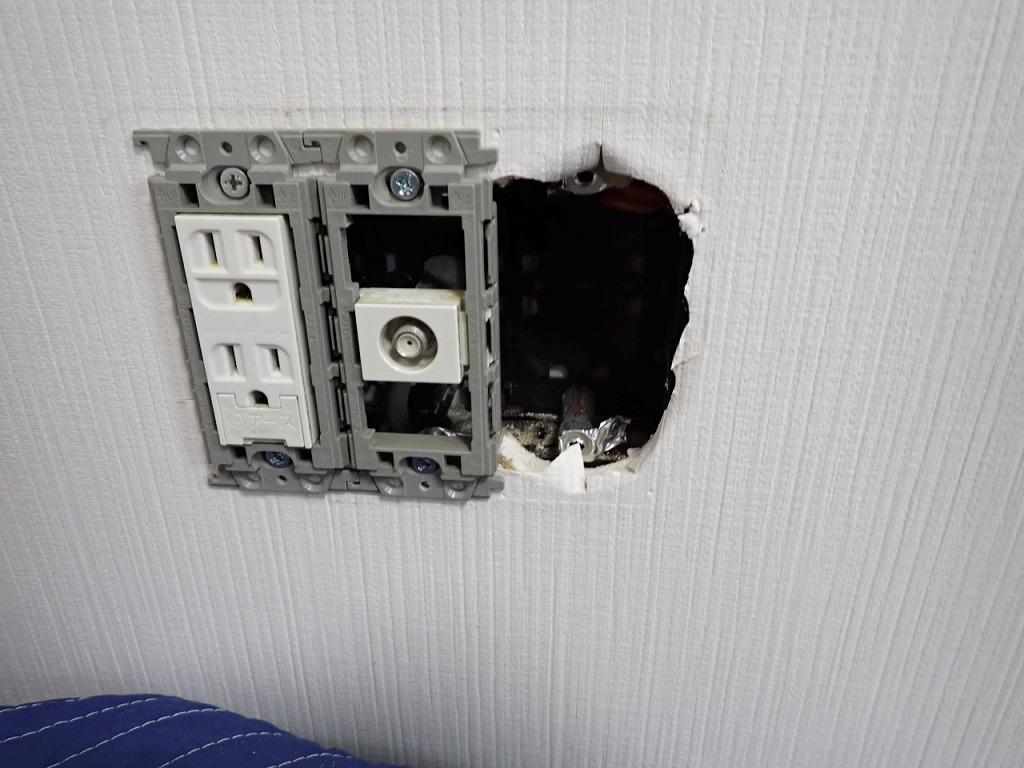

CD菅が入っていました。

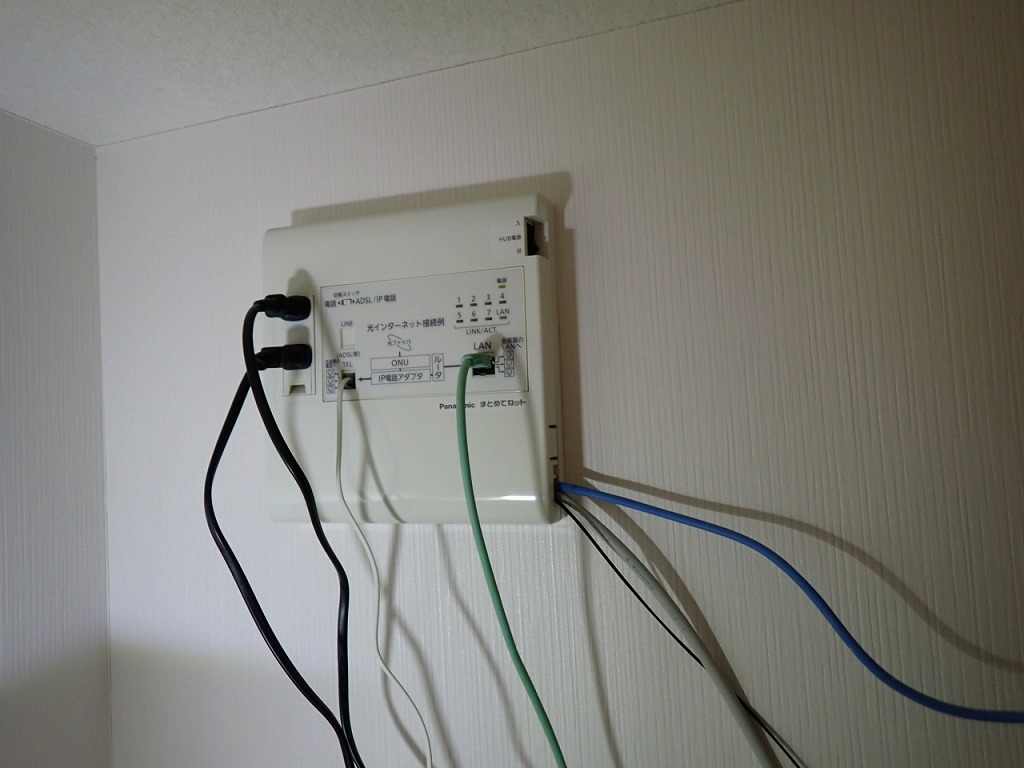

こちらがONU側です。
まとめてねットが付いていますが現代の規格とは
マッチしていないのでスイッチングハブとしても
使えません。

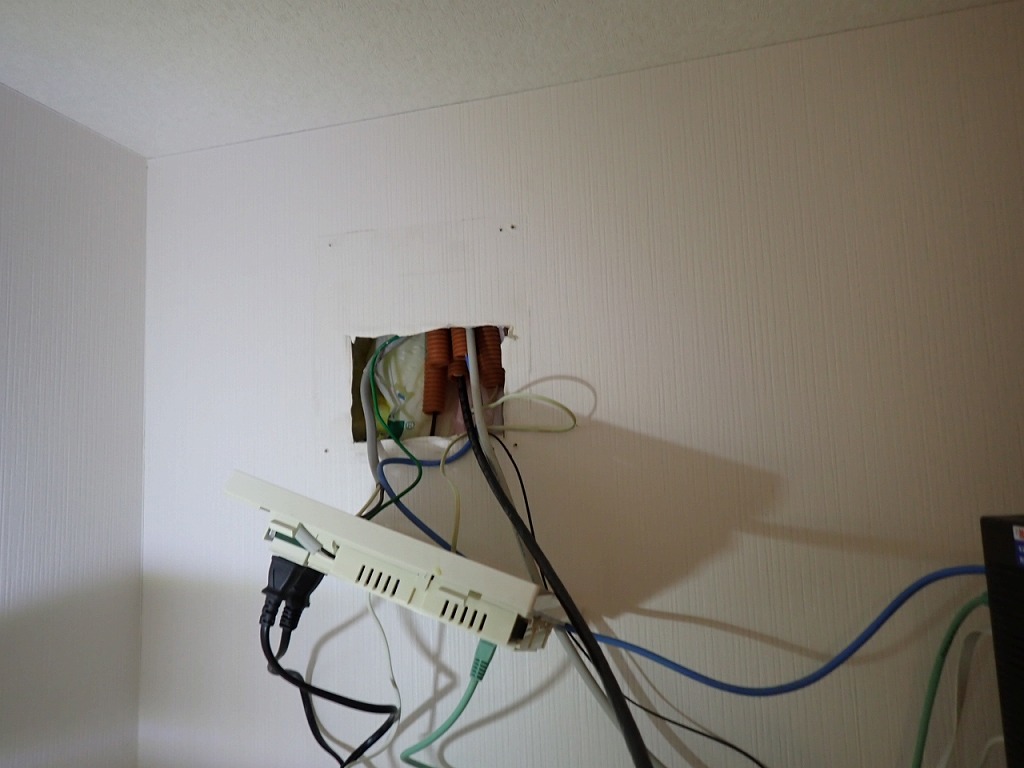

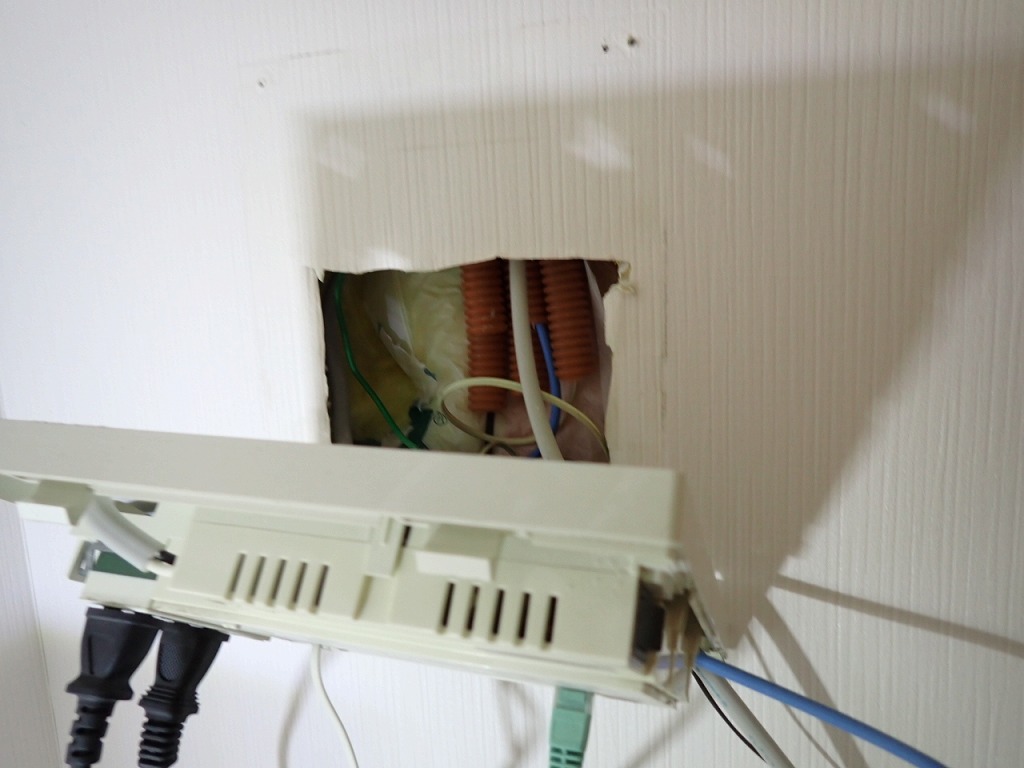

この裏に配管が有るので施工性が良いとは言えません。
大きな盤を設けて中に配管だけ行き先が分かるように
して頂けるのが一番ですね。

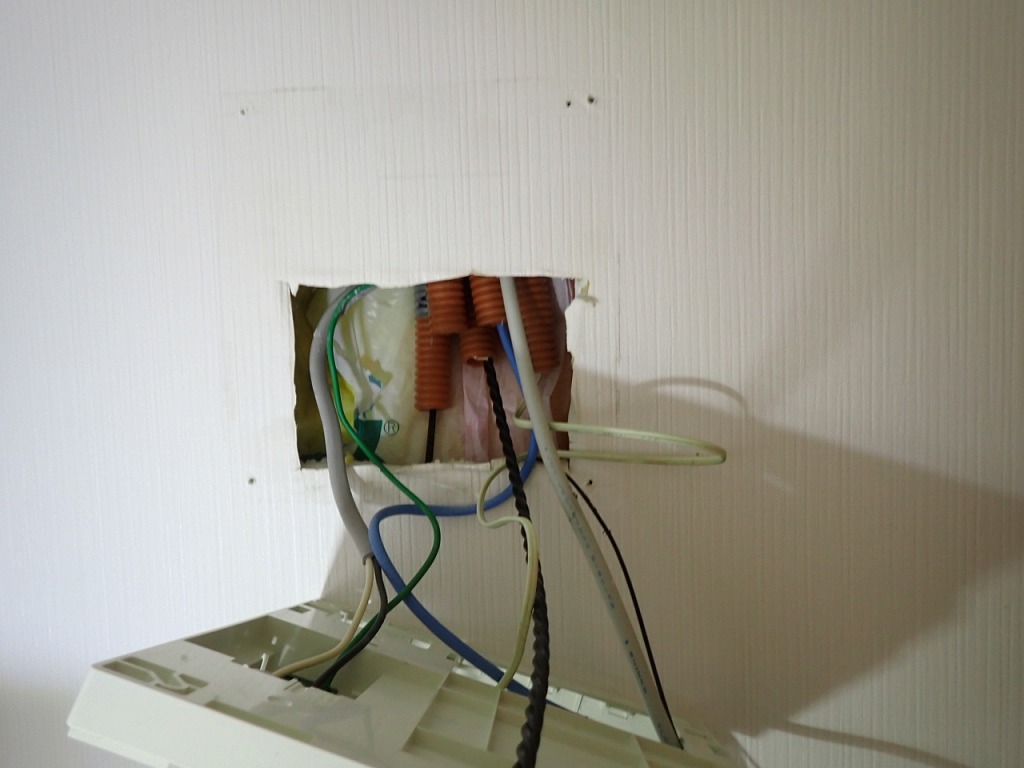

配管がどれか分からないので今回LANを引く側から
呼び線を入れました。

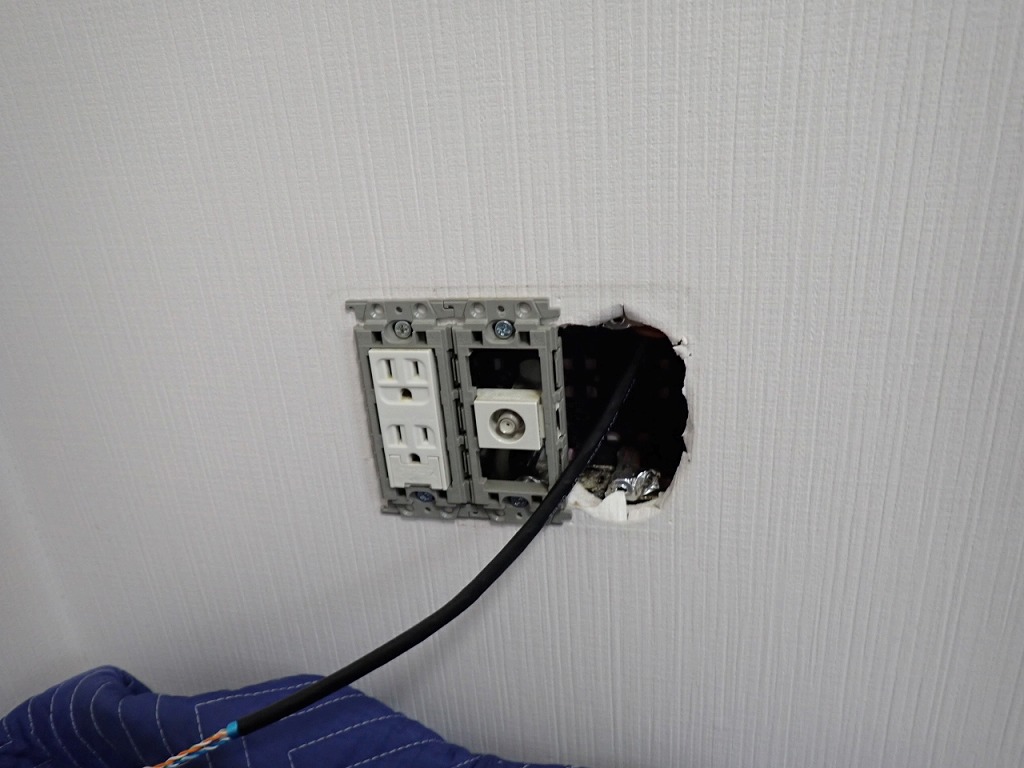

カテゴリー6A(cat6a)のLANケーブルを引きました。
黒色の通信興業製ケーブルです。
黒色なので同軸ケーブルに見えます。

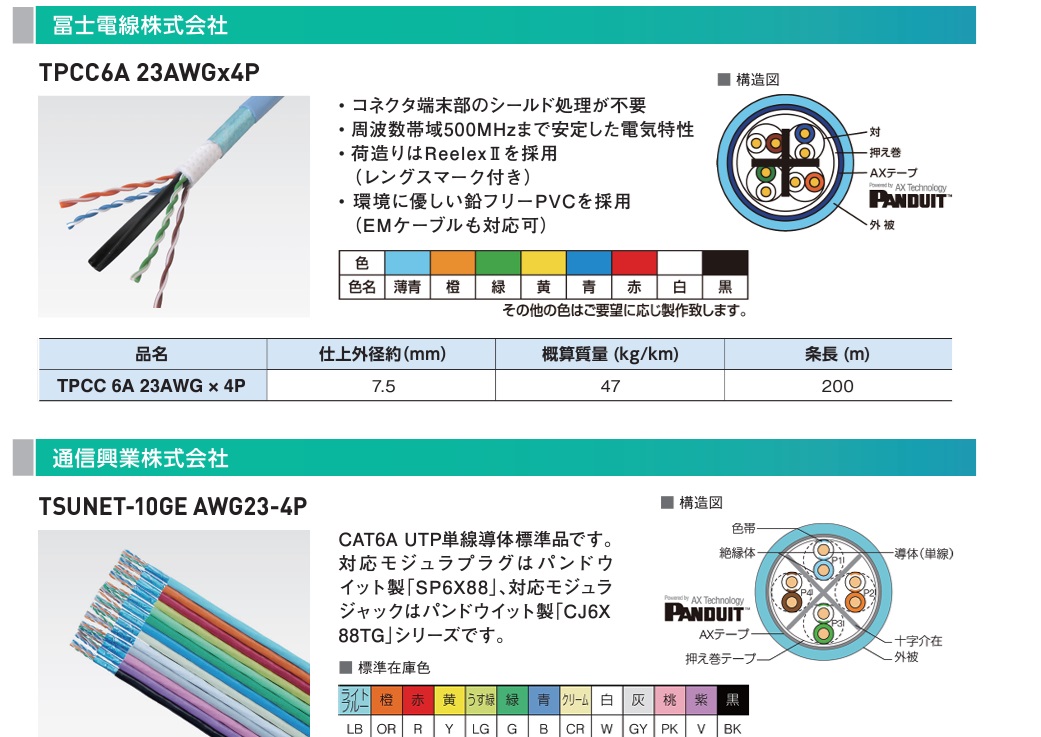

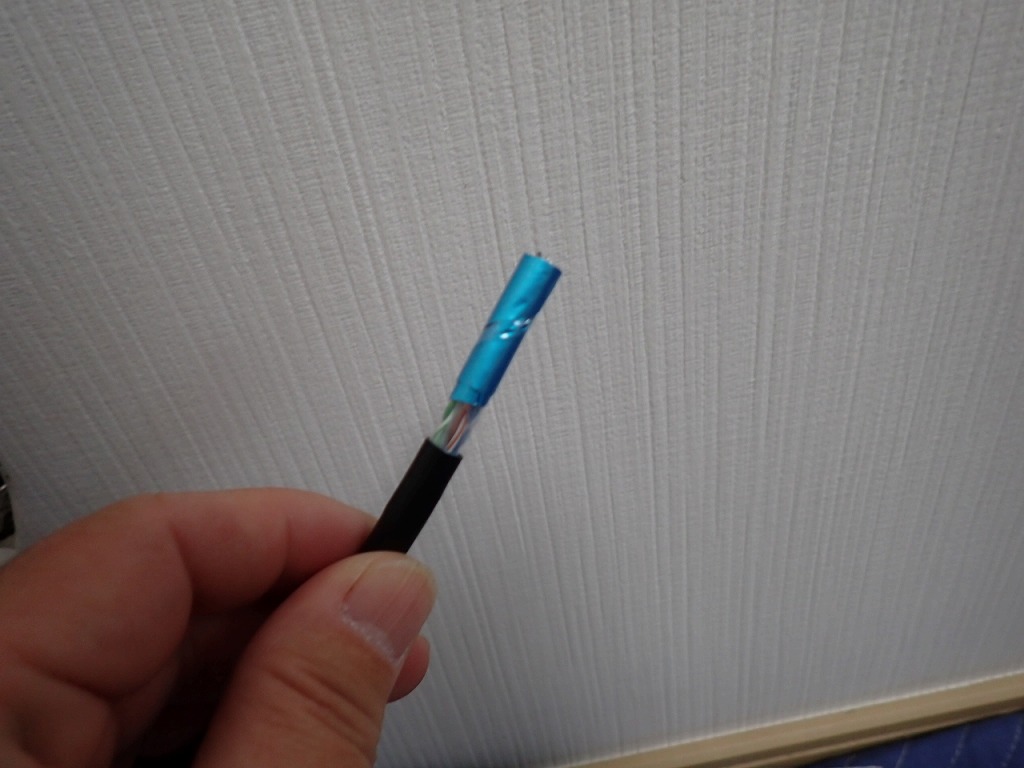

当店で使用しているカテゴリー6A(cat6a)のケーブルは
このようなAXテープが巻いて有り複雑な構成に
なっています。
カテゴリー6A(cat6a)のLANケーブルと言っても
仕様が各社で違います。
中身が伴っていなくても6Aを謳っているLANケーブルも多く
販売されています。
当店のカテゴリー6A(cat6a)の工事ではケーブルは通信興業製か
冨士電線製を使用してジャックやプラグはパンドウィット製を
使っていますので安心して頂けると思います。

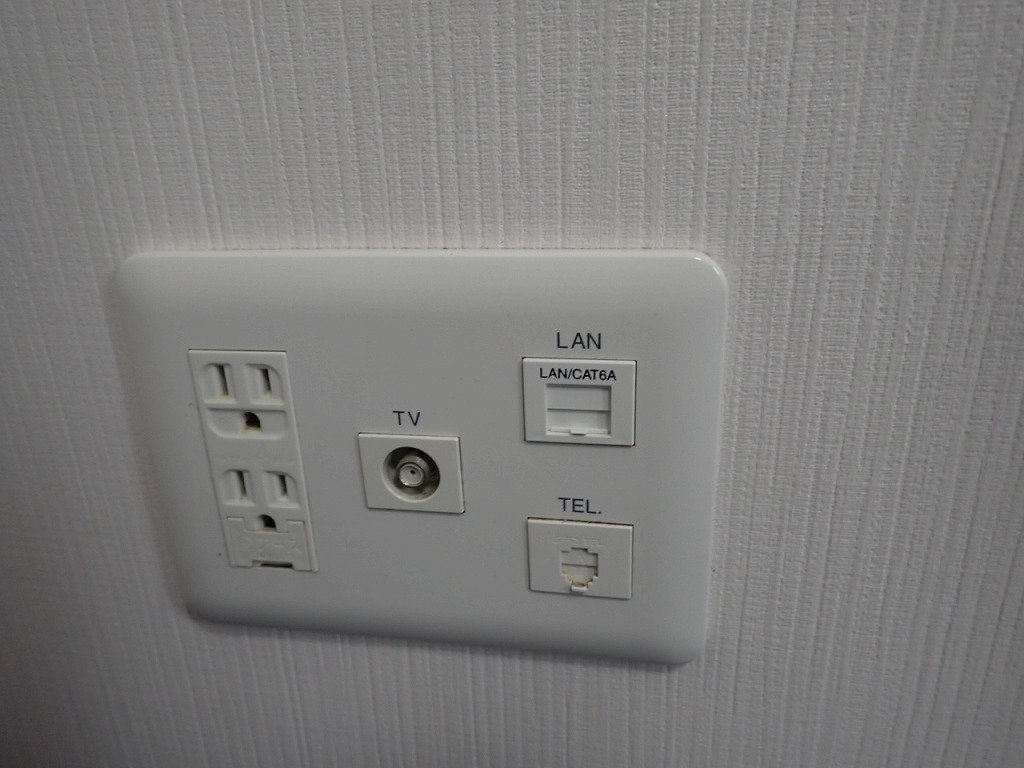

カテゴリー6A(cat6a）のジャックが付きました。
ジャックに配線チェック用ターミナルを付けておきます。

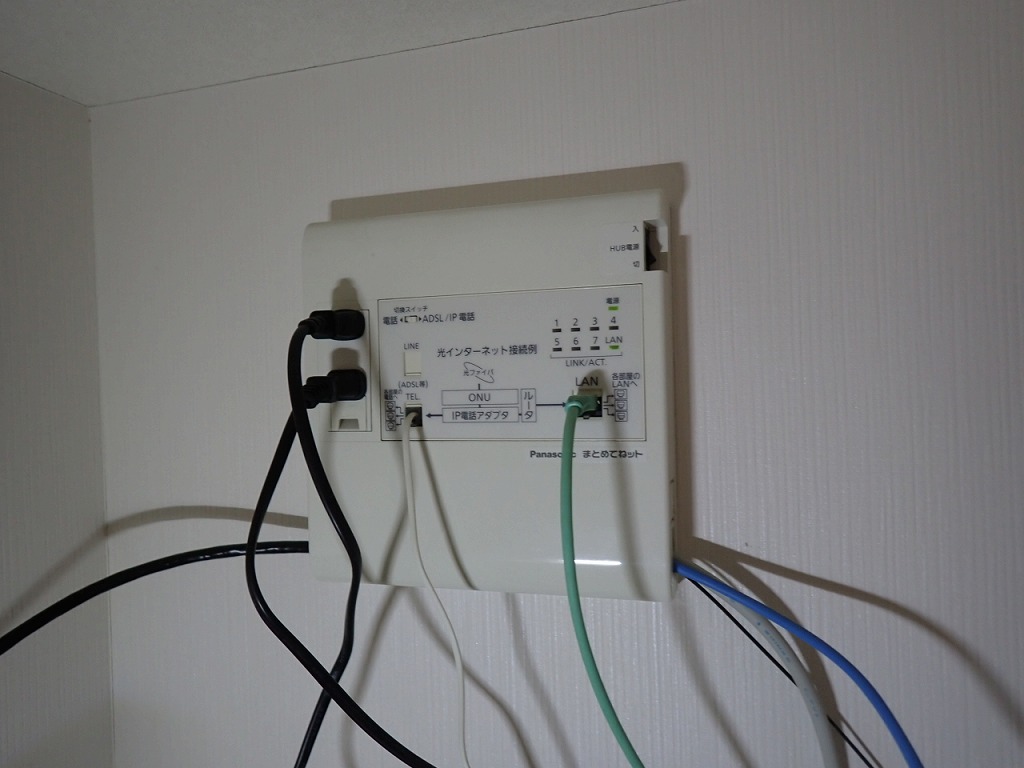

まとめてねットのパネルを戻して脇から
LANケーブルを出しました。（パネル左側）

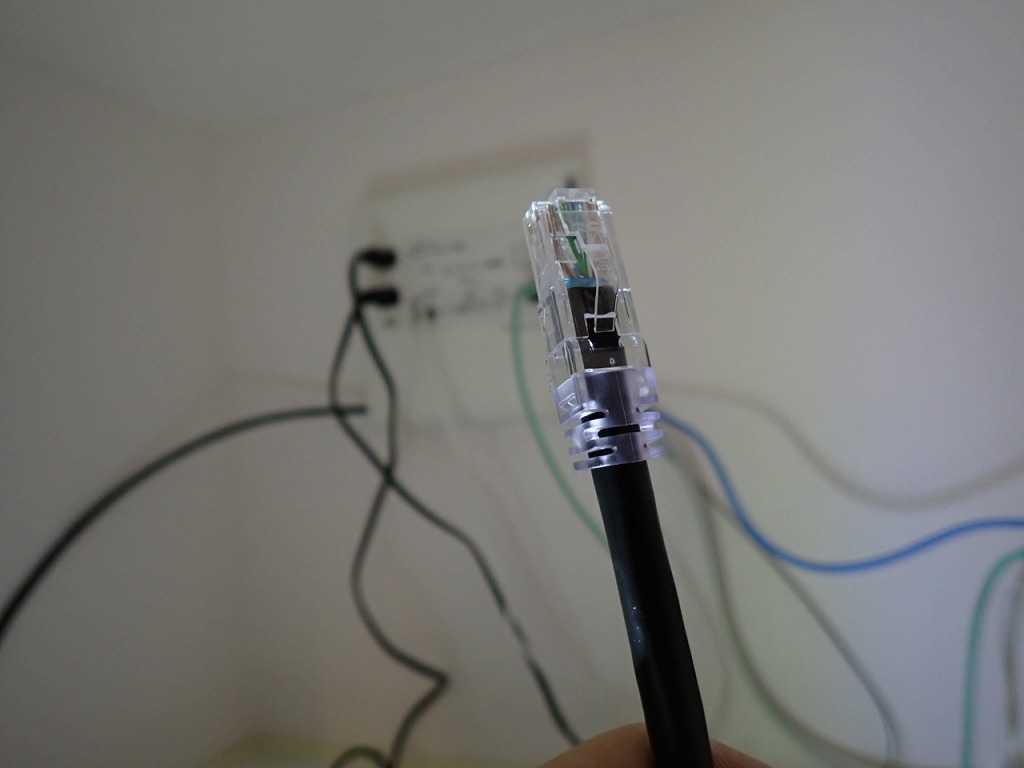

RJ45プラグに成端しました。
こちらもパンドウイット製のプラグです。

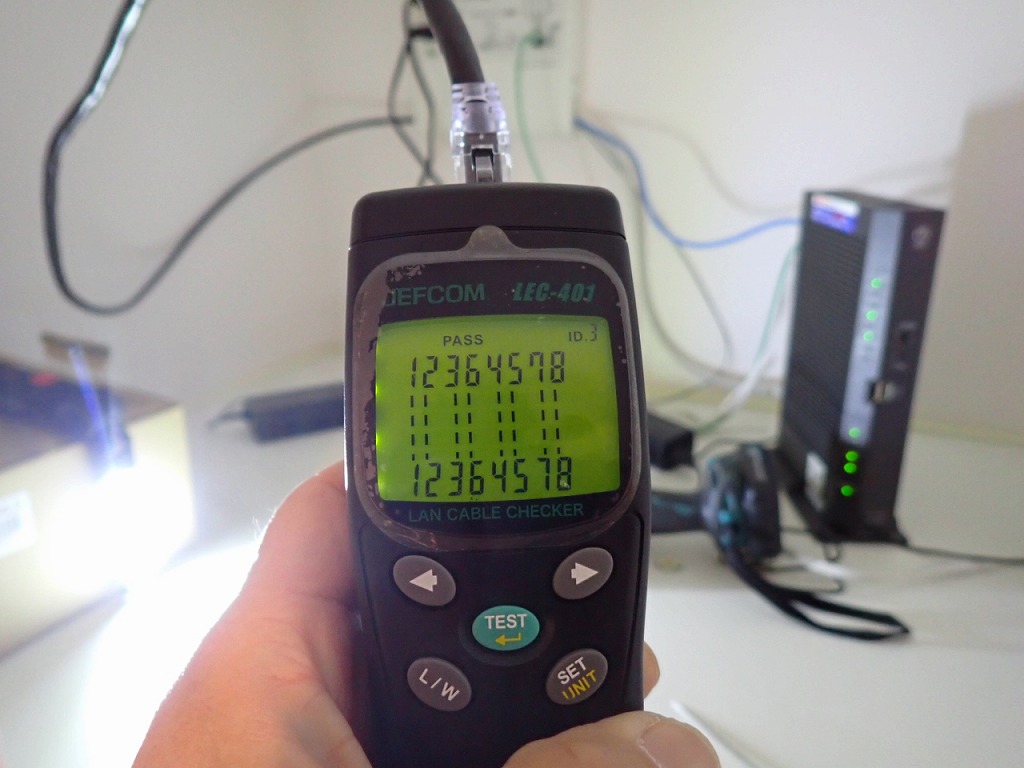

最後にLANチェッカーを使って配線の間違いや
断線が無いか確認します。
PASS（合格）の表示が出ればオーケーです。
無事工事完了です。
ご依頼頂き誠に有難うございます。
