埼玉県越谷市のポラス住宅にお住いの方から
LANの配線工事のご依頼を頂きました。

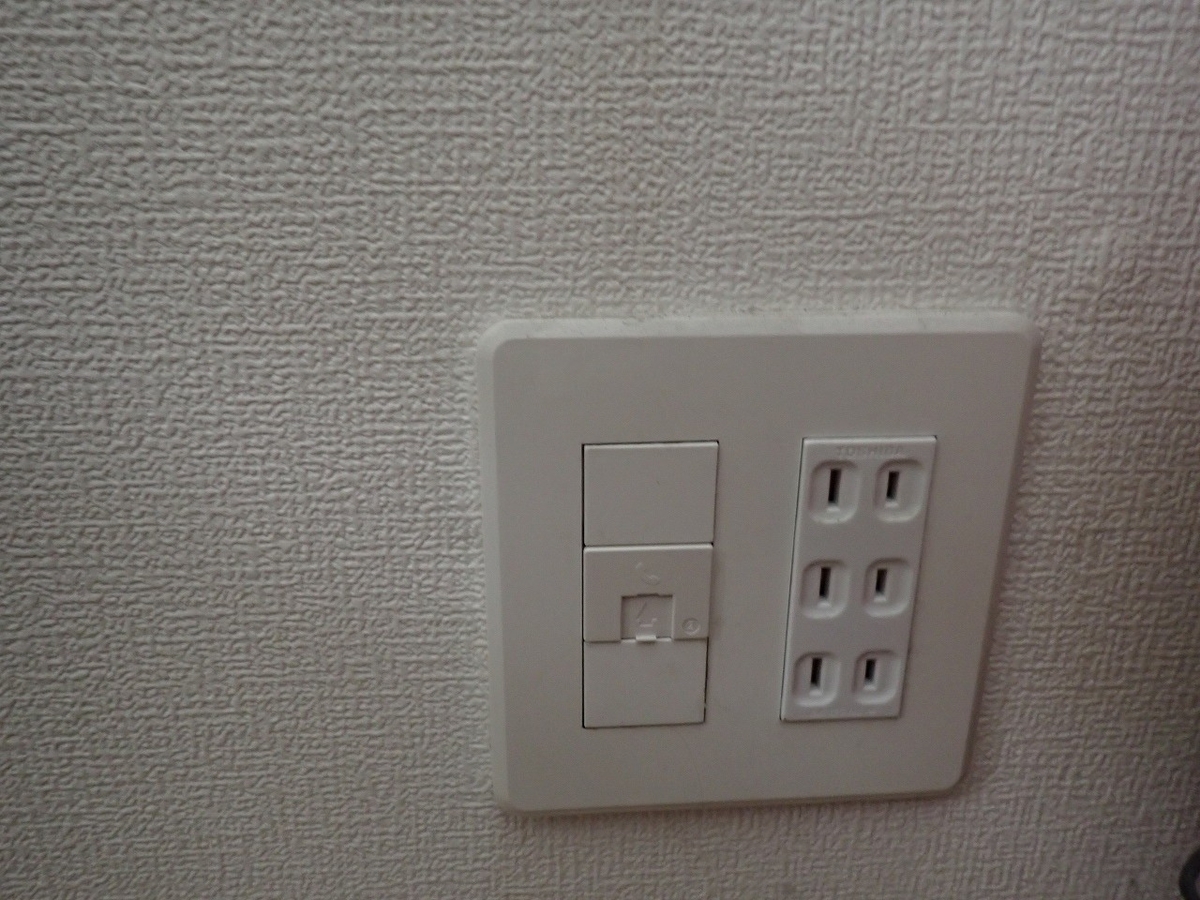

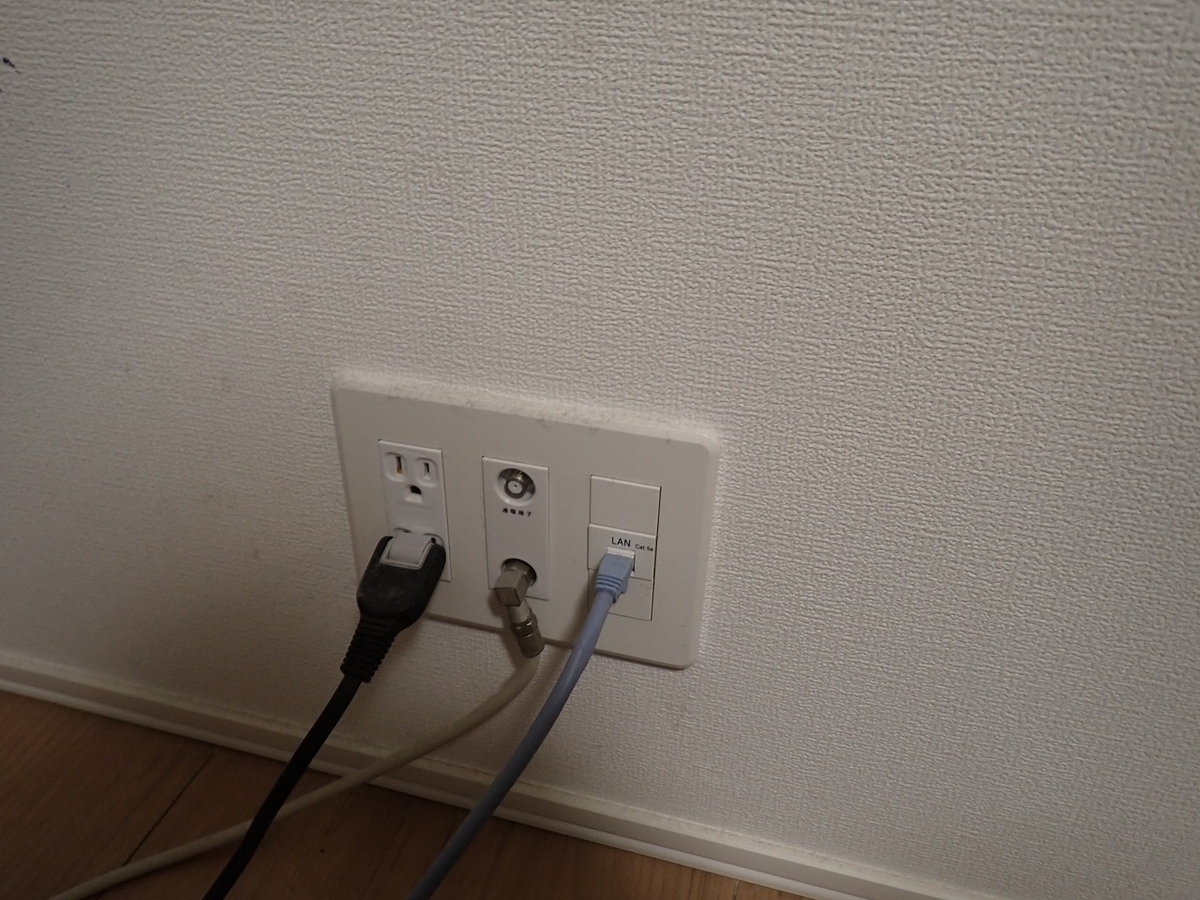

現在はカテゴリー５eで来ている場所に
カテゴリー6A(cat6a)を引きたいそうです。
ポラスの家は決まったルールは無くLAN配線が
有る場所でも配管が有るケースが有りますが大体は
配管が通っていなくて直で配線されているので
LANケーブルの入れ替えは出来ません。
ここも配管は有りませんでした。

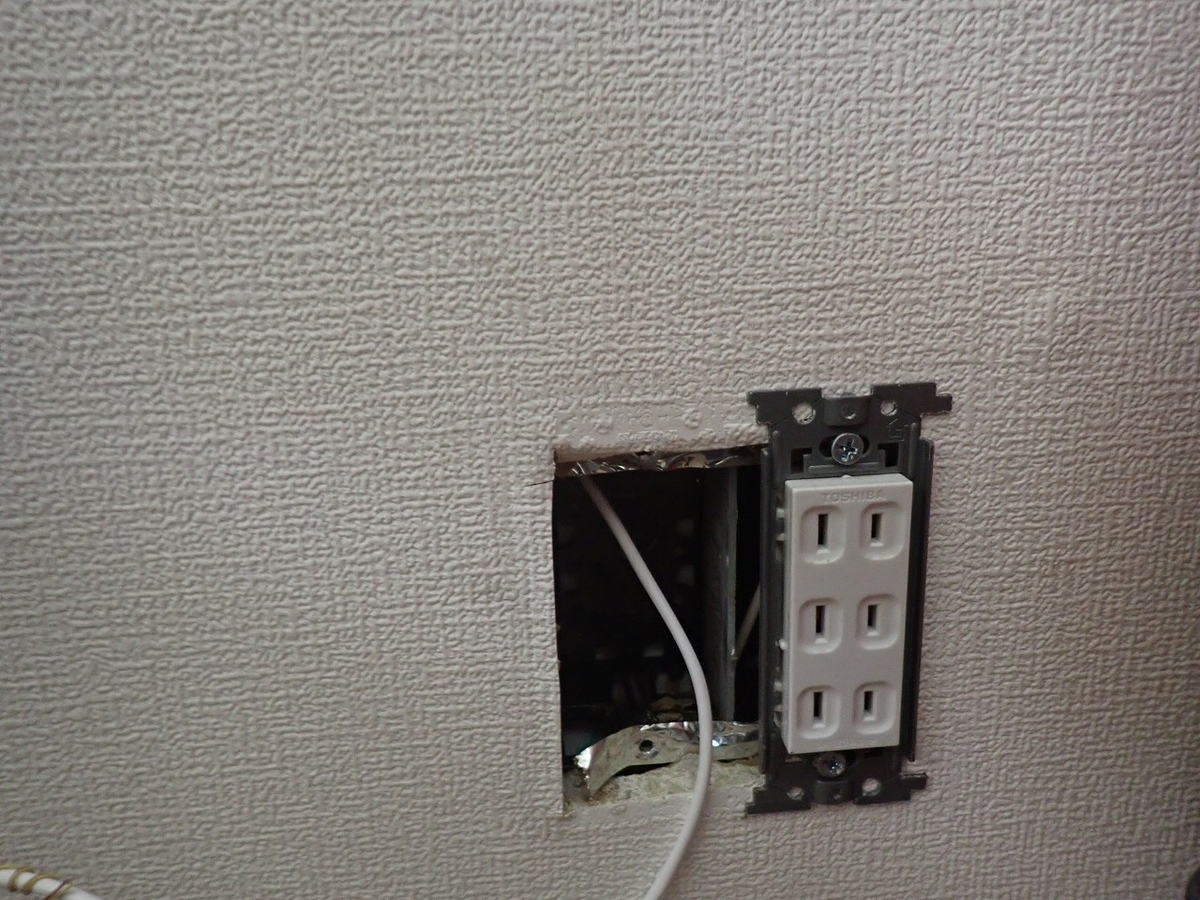

同じリビングに電話のジャックが有りますが
ここは配管が通っているようです。
ここを経由すれば今回引きた場所まで
ショートカットが出来ます。

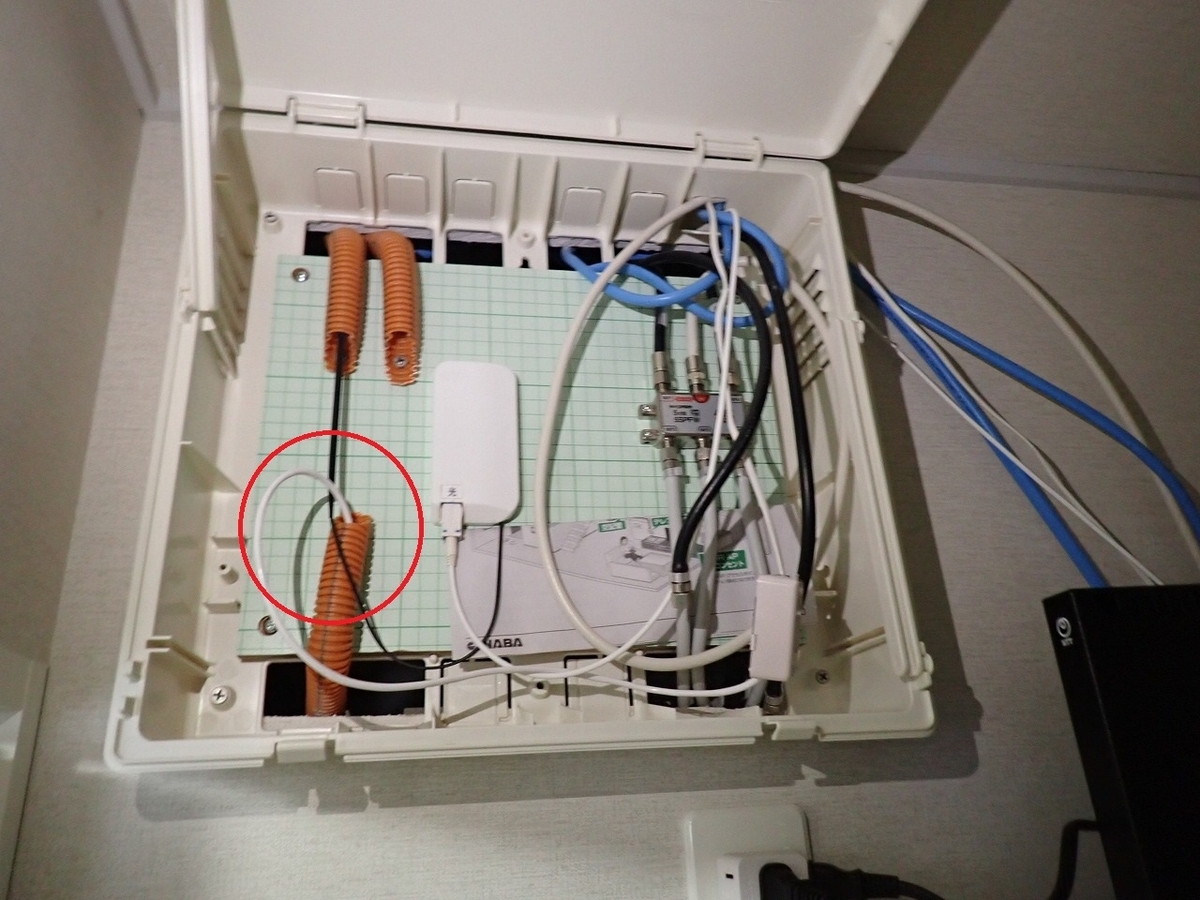

ポラスの家なので２階に情報盤が有ります。
丸印が１階に行っている配管です。
１本余っていますがどの部屋か分からないそうですが
たぶん屋外の引込用だと思います。
配管が14φで電話線も一緒に通すので
慎重な作業が必要です。

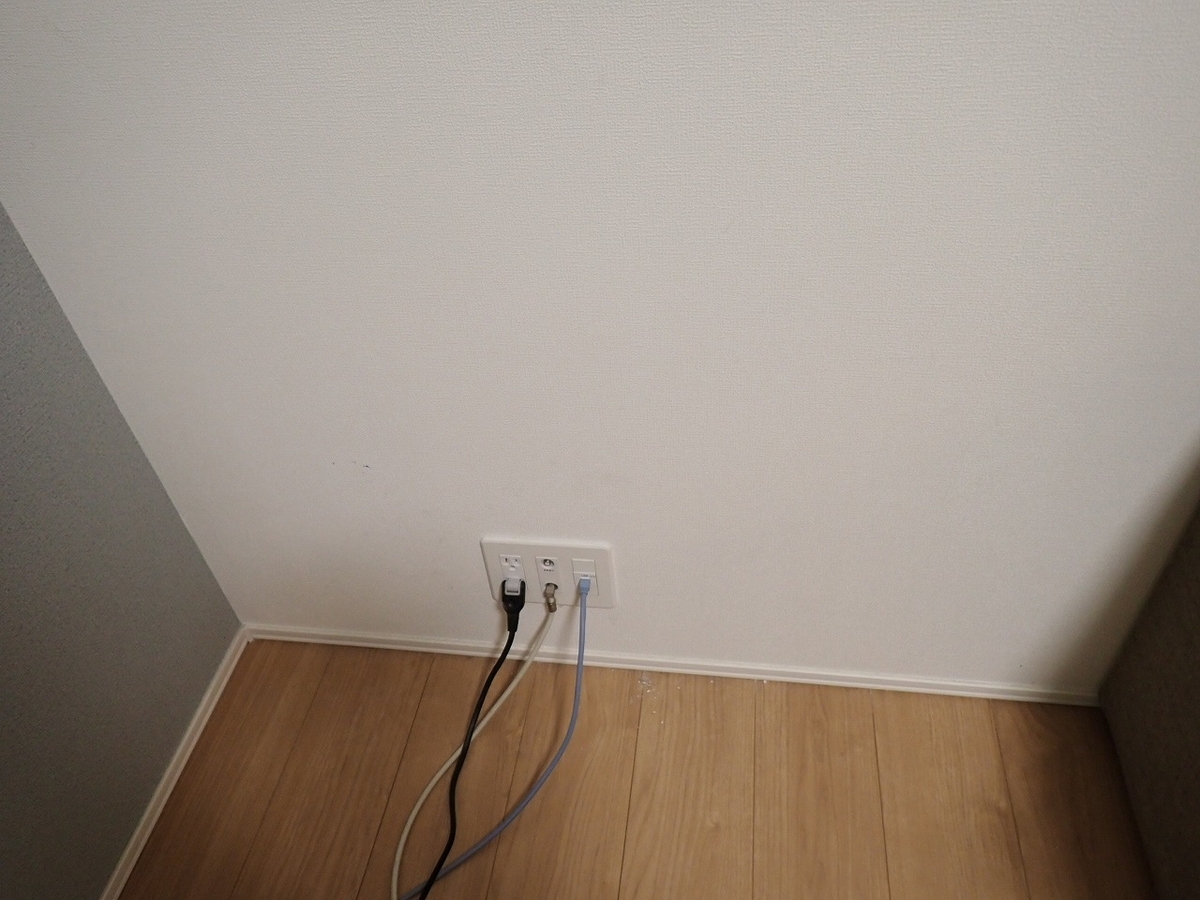

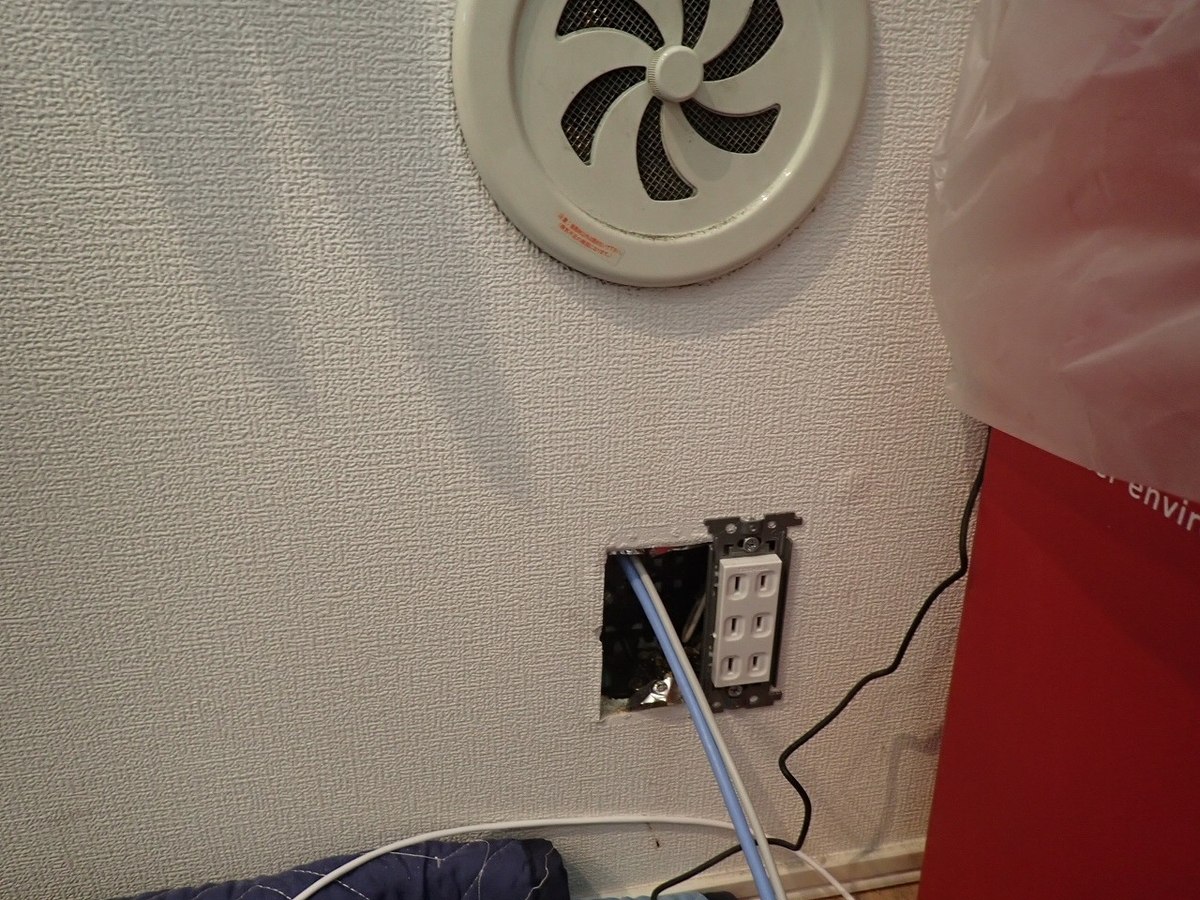

１階リビングまでLANケーブルが通りました。
冨士電線のカテゴリー6A(cat6a)ケーブルです。

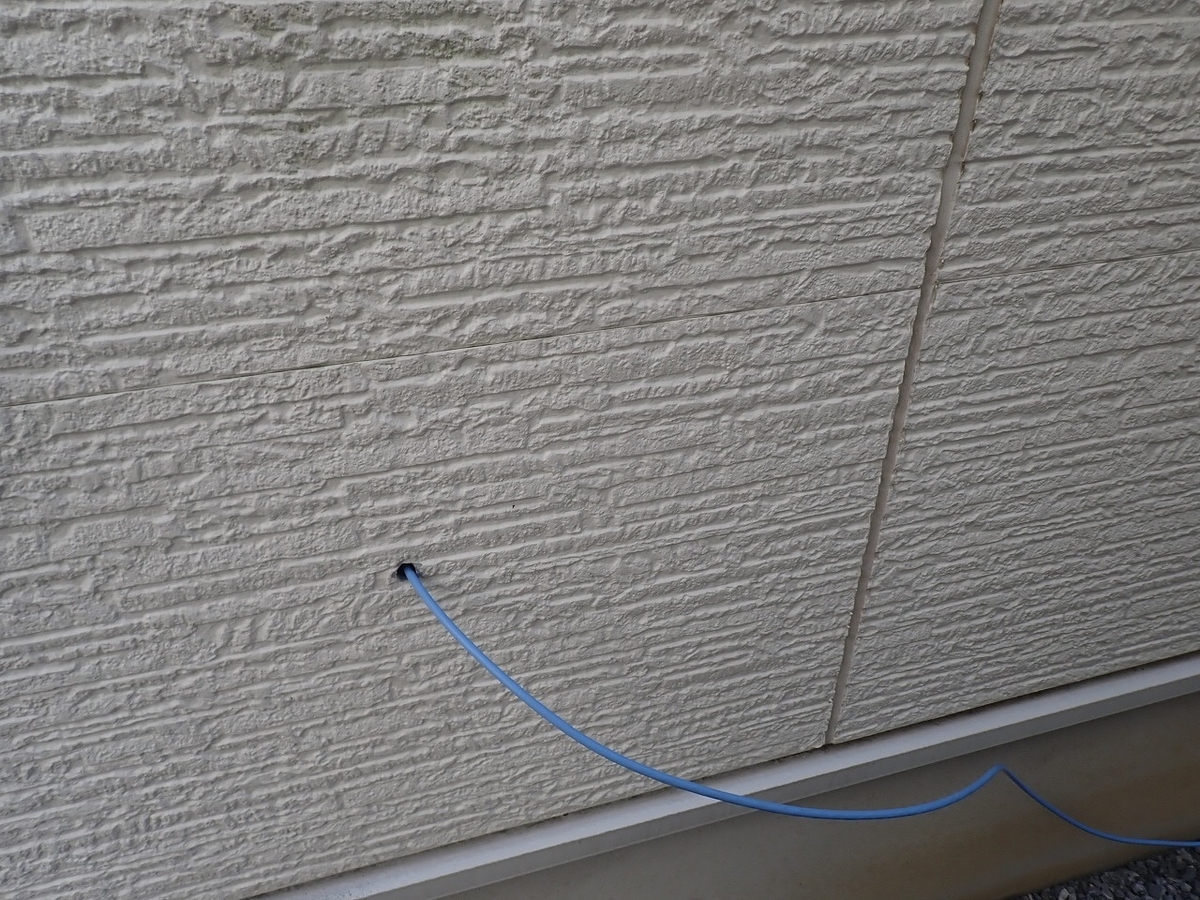

ここから真裏を抜いて外に出します。

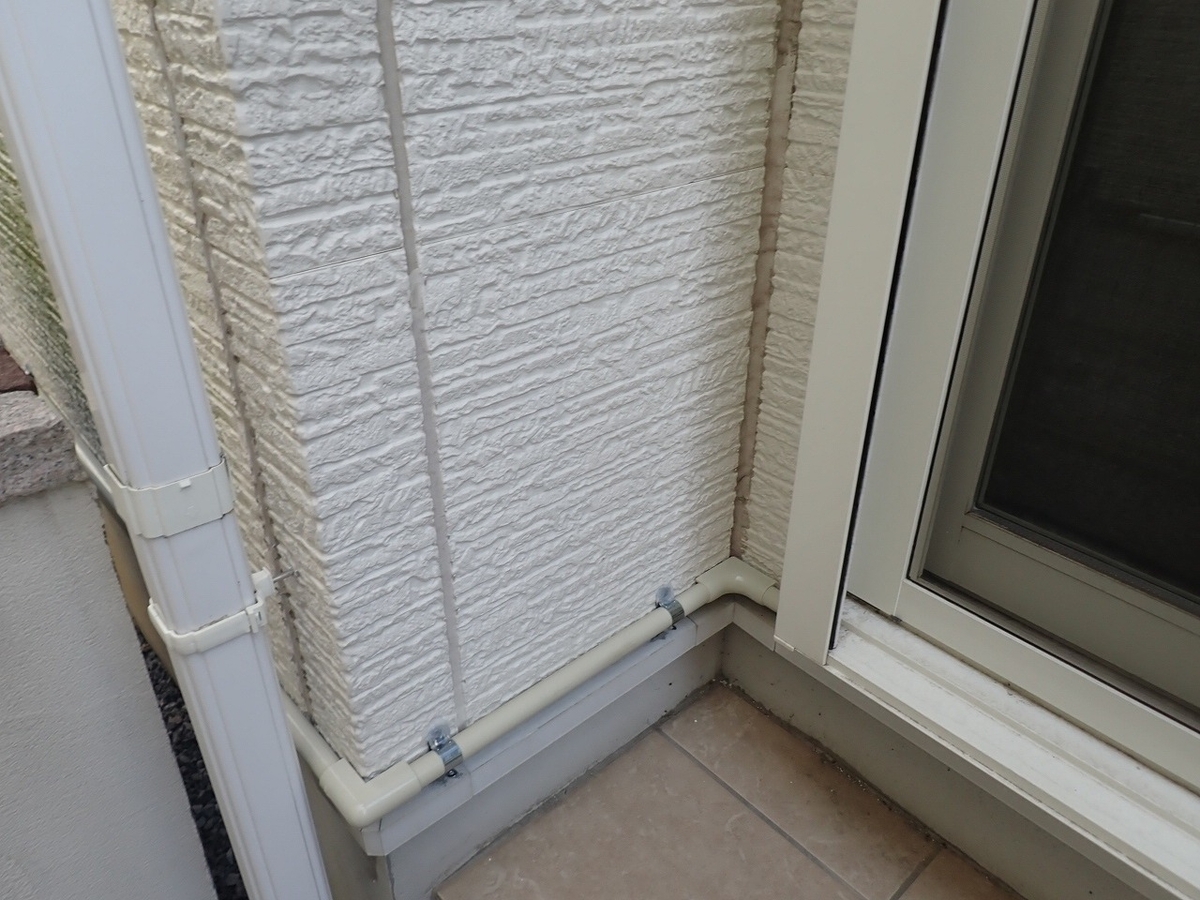

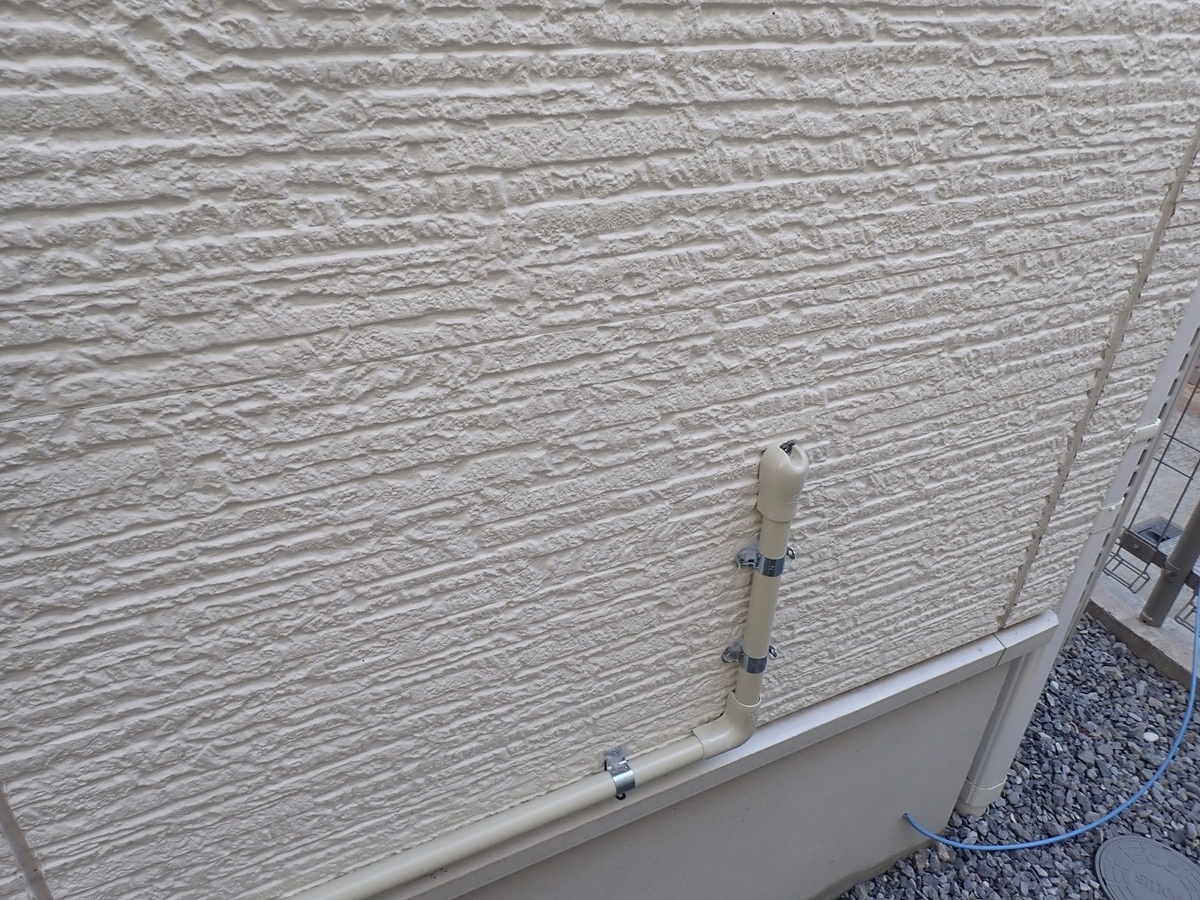

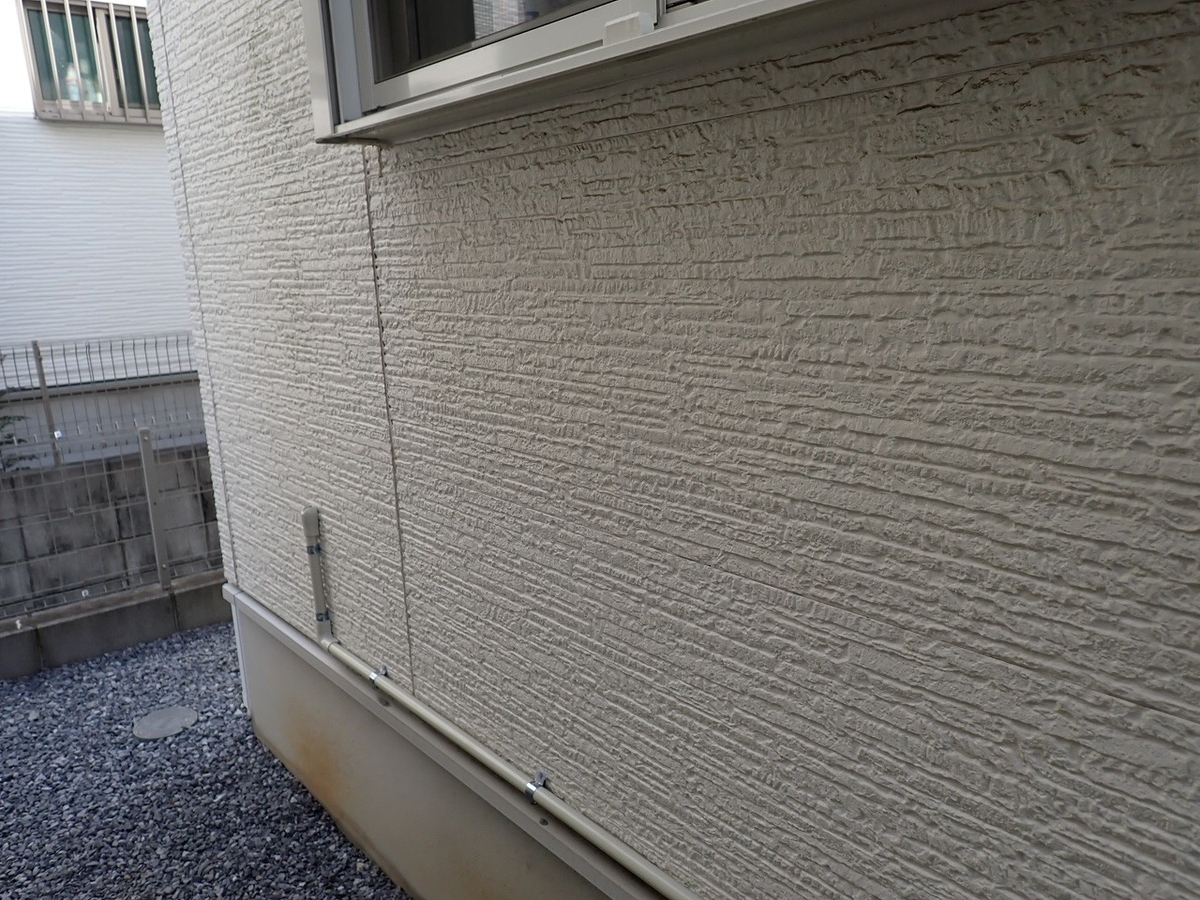

屋外は塩ビ管（VE管）で敷設していきます。
塩ビ管で敷設していきます。
ここはPF菅（ジャバラ管）を使えば簡単ですが
きれいに直角に曲がらないので見た目が悪いので
VF管を使うようにしています。
こういう曲がりはPF菅では無理があります。
LANジャックを設ける場所まで配管が出来ました。

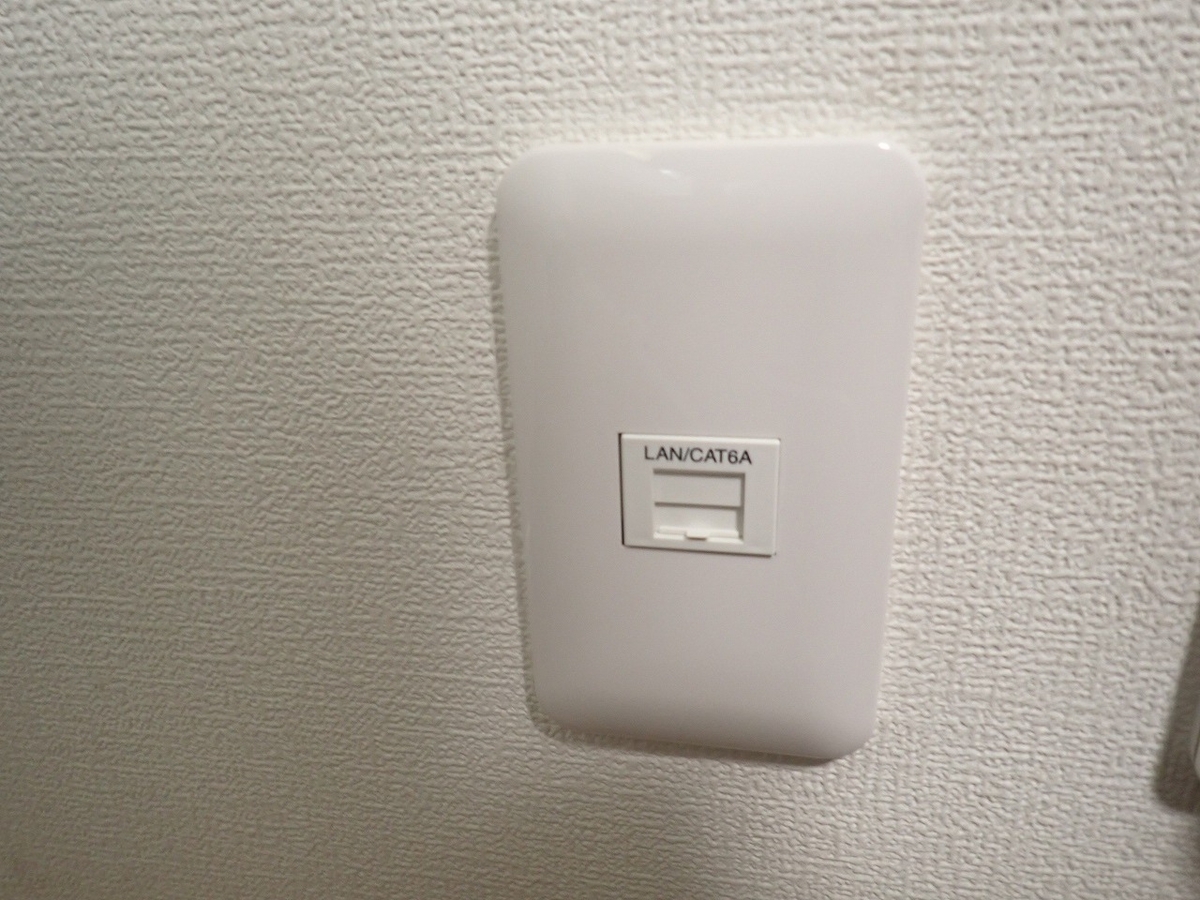

これが新しく設けたカテゴリー6A(cat6a)の
LANジャックです。
パンドウイット製です。

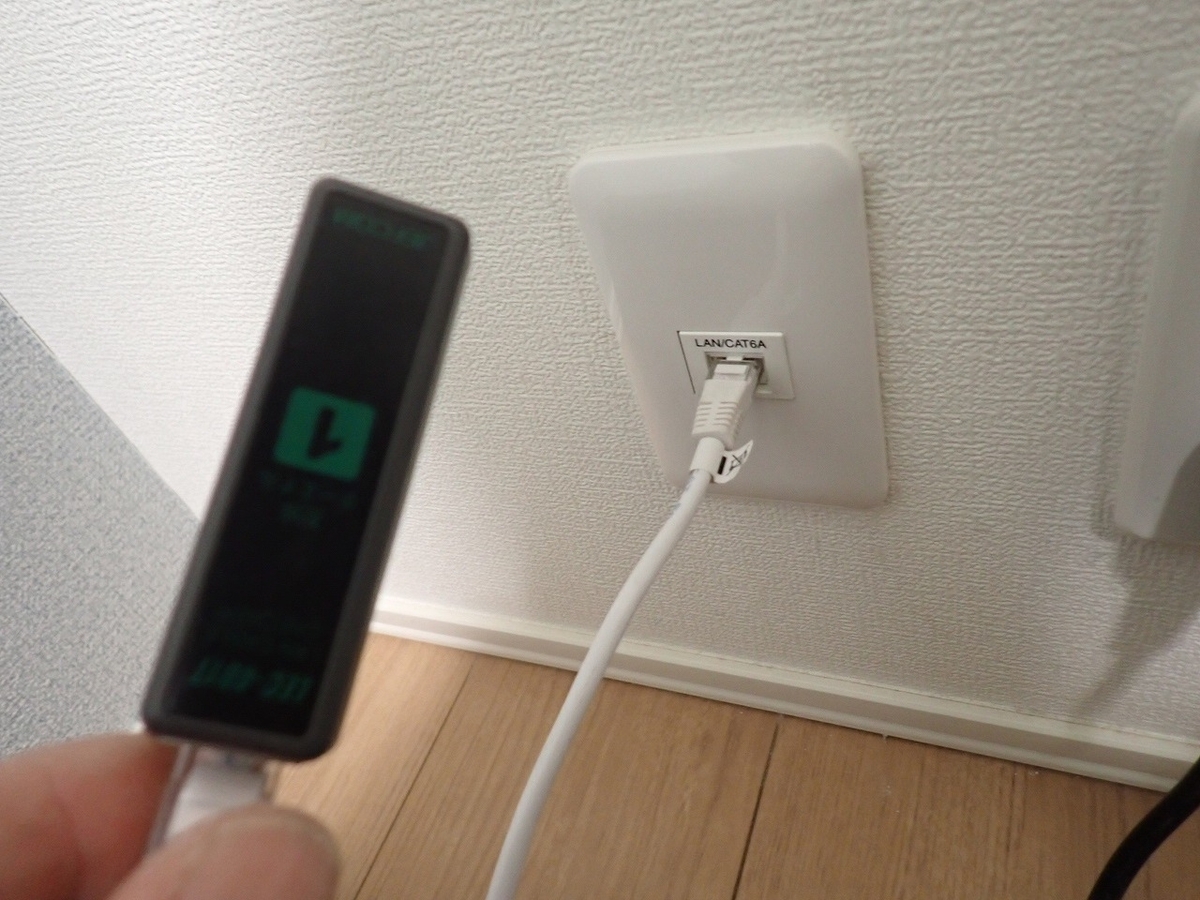

配線チェック用ターミナルを付けて
情報盤側に移動します。

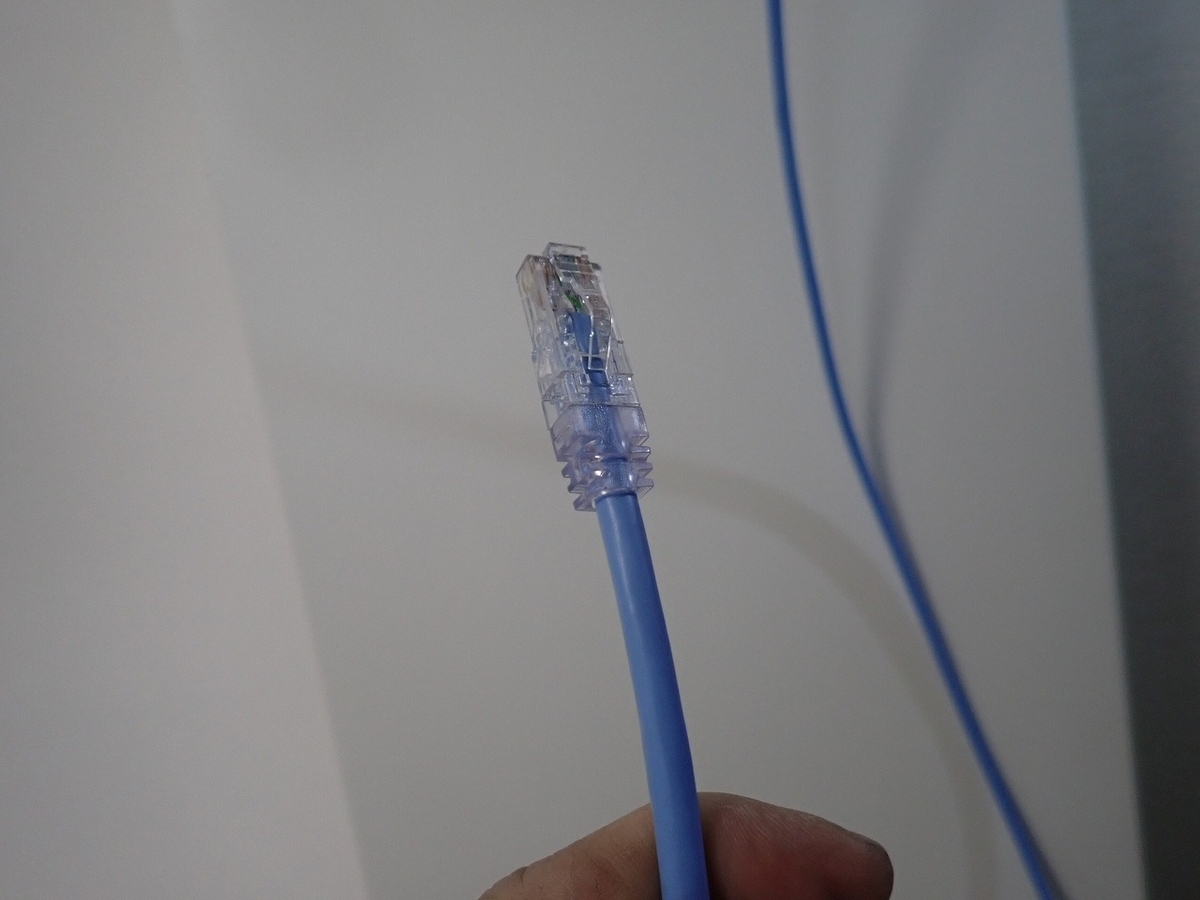

情報盤の方は直接機器に差すのでRJ45プラグに
成端しました。

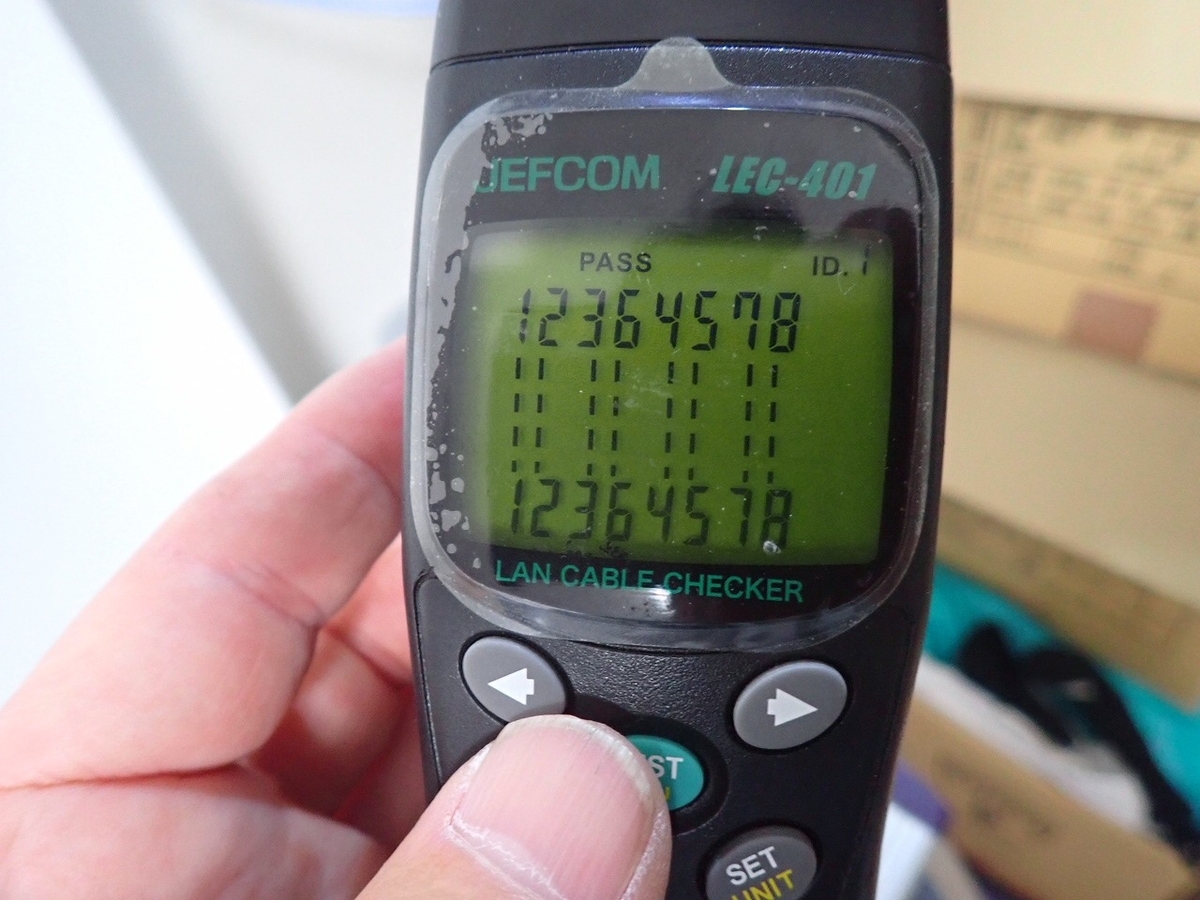

最後にLANチェッカーを使って配線お間違いや
断線が無いか確認します。
PASSの表示が出れば合格と同意です。
工事完了です。
