千葉県八千代市に有線LANの配線工事で伺いました。
新築のお宅で配管は屋外からの引込用だけしかないのですが
4部屋に有線LANを引きたいということです。
またLANのカテゴリーは6A(cat6a)をご希望です。

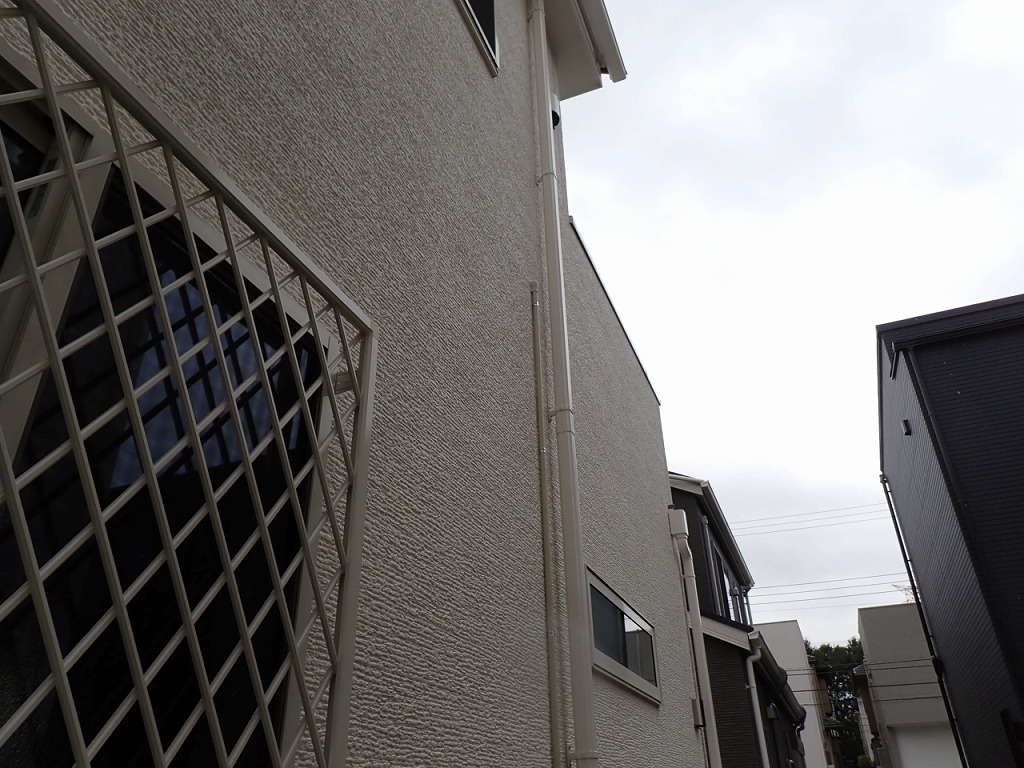

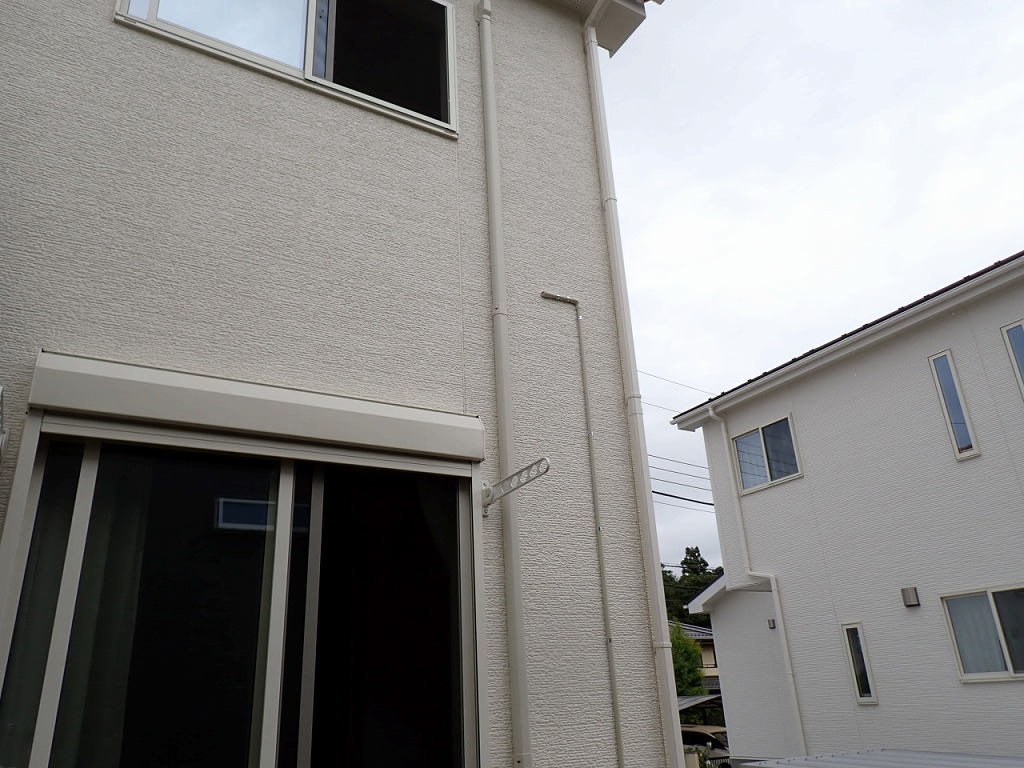

屋外を露出配管（VE管）で敷設しました。
PF菅（ジャバラ管）を使うと作業は
簡単で楽でしょうが見た目が非常に悪いので
可能な限り直管パイプを使用します。

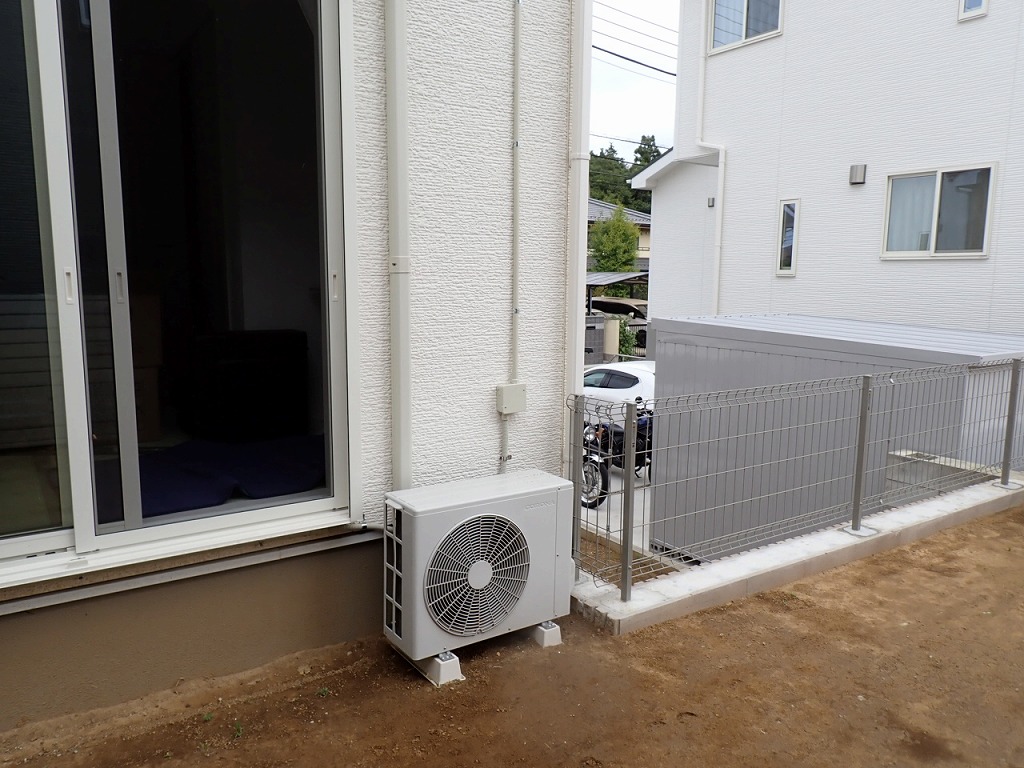

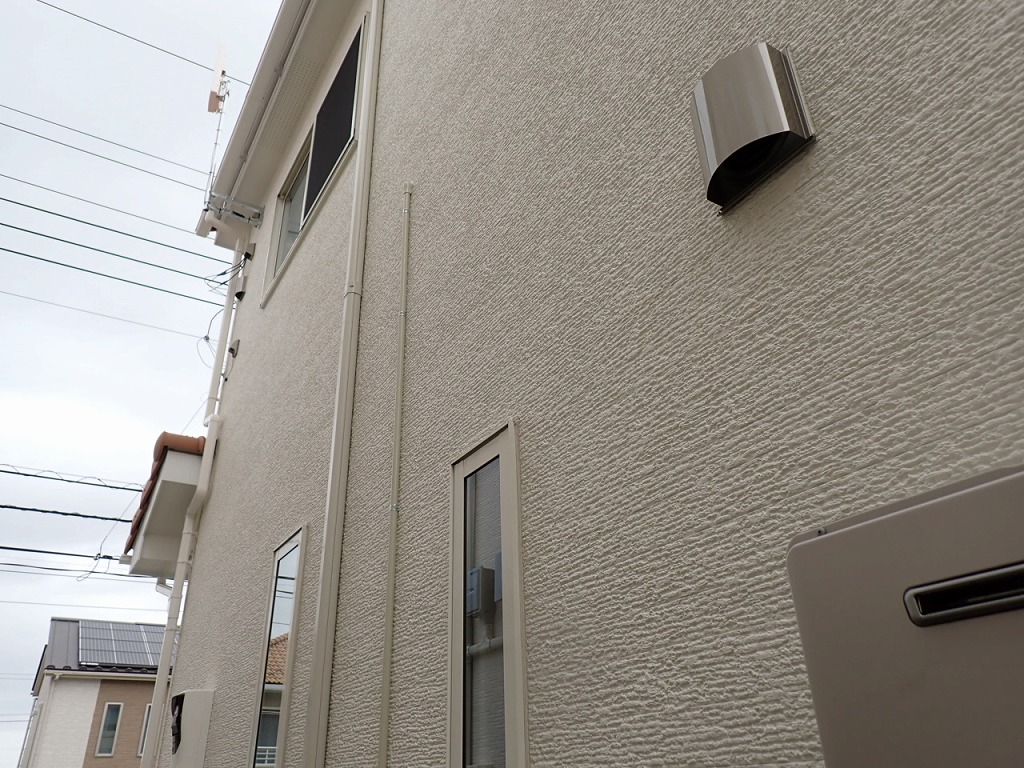

2階の部屋
真下の1階和室です（ボックスの真裏がジャック位置）

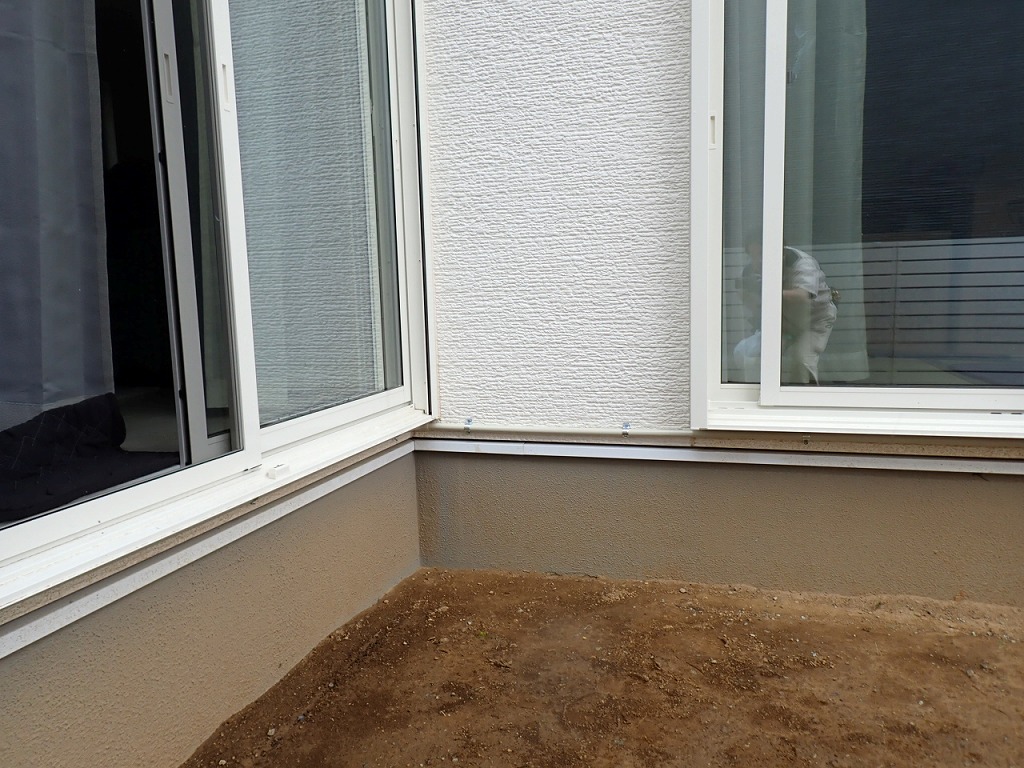

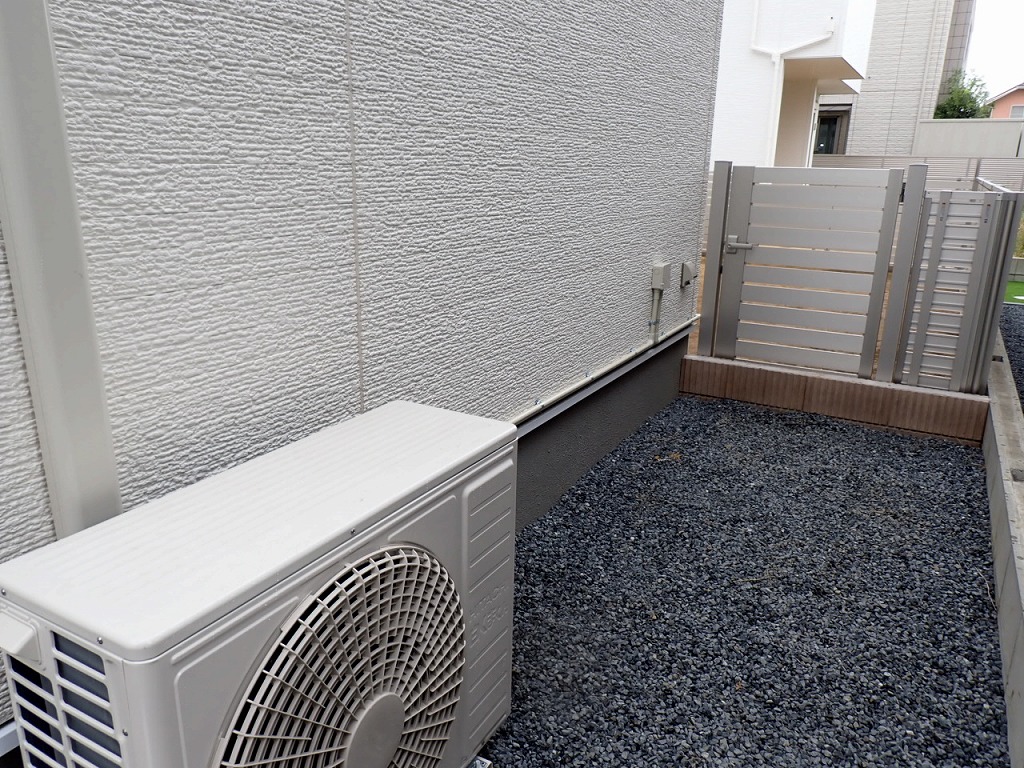

掃き出し窓の下に塩ビ管を通していきます。

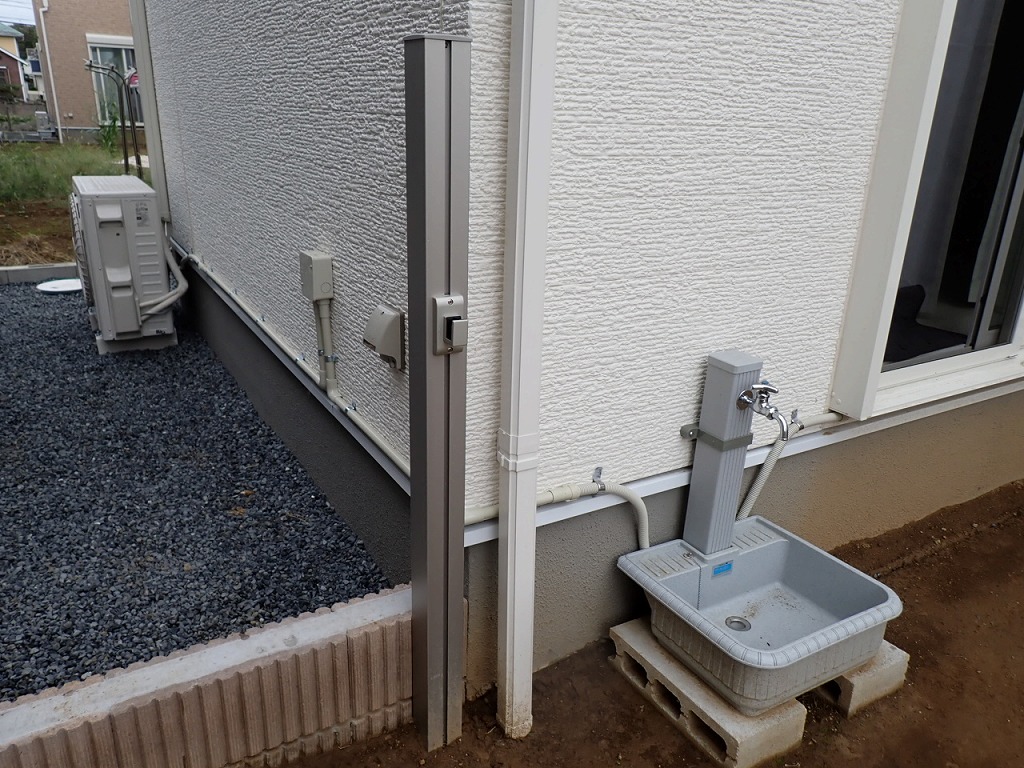

パイプが通らない場所はPF菅（ジャバラ管）を
使って配管しました。

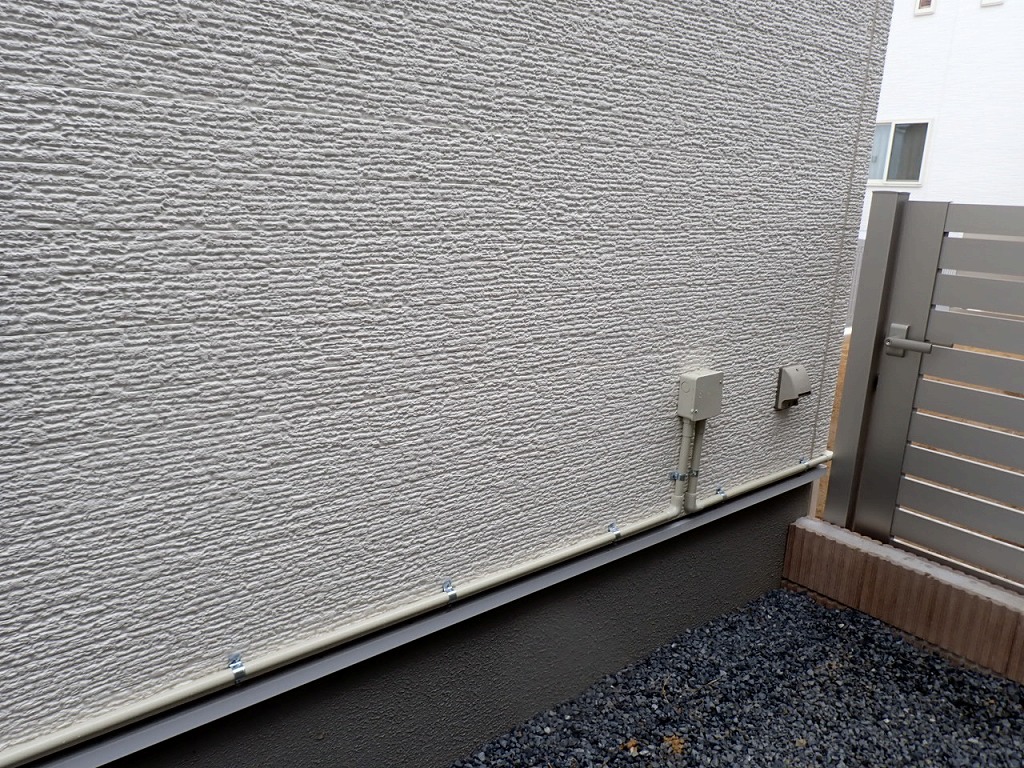

ボックスが付いている所がリビングの
ONUが有る箇所です。
今回使用したLANケーブルは冨士電線製の
カテゴリー6A(cat6a)ケーブルです。
次の2系統です。

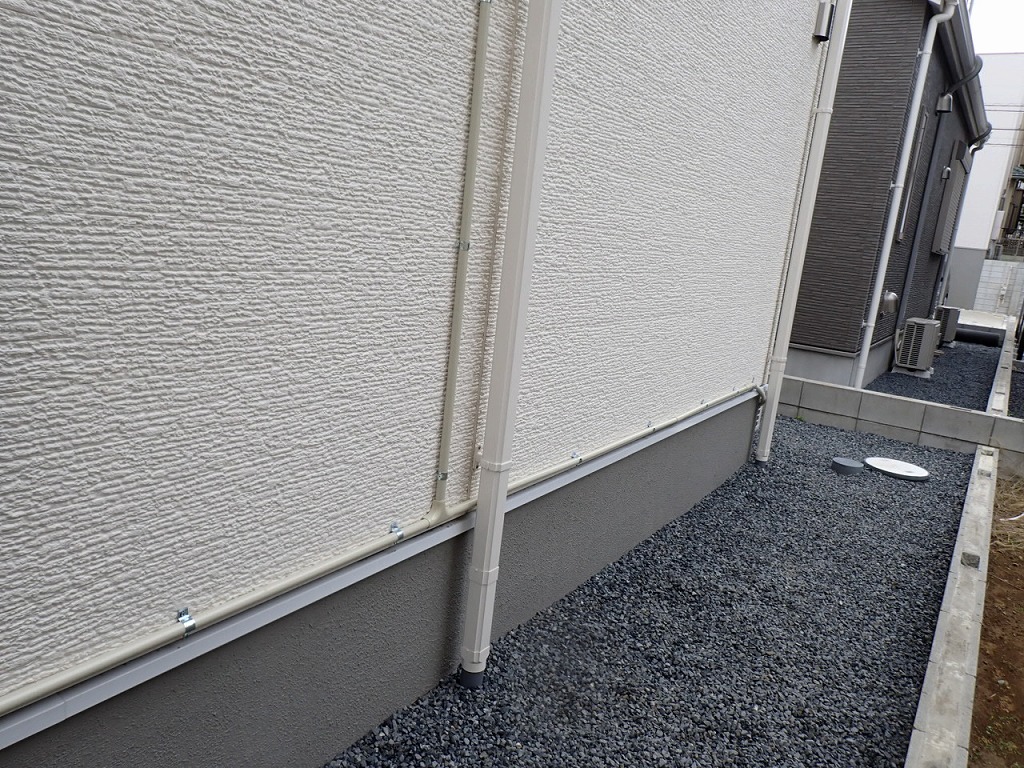

ここが一番遠い部屋です。

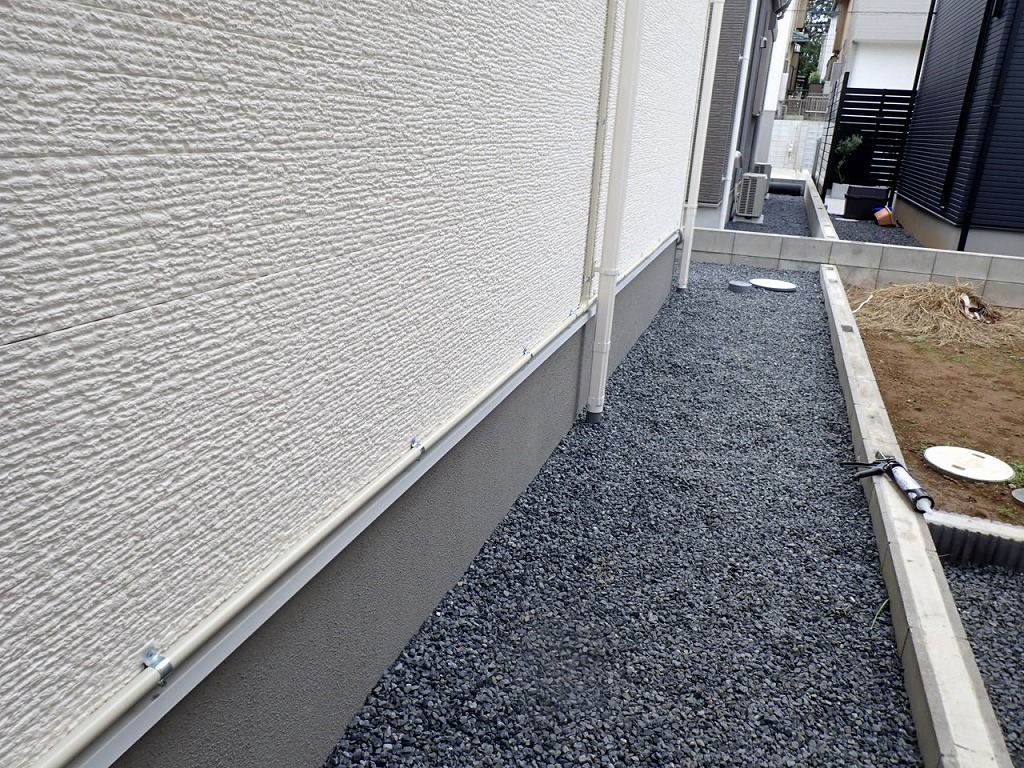

ずーっと横引きです
2階のもう1部屋

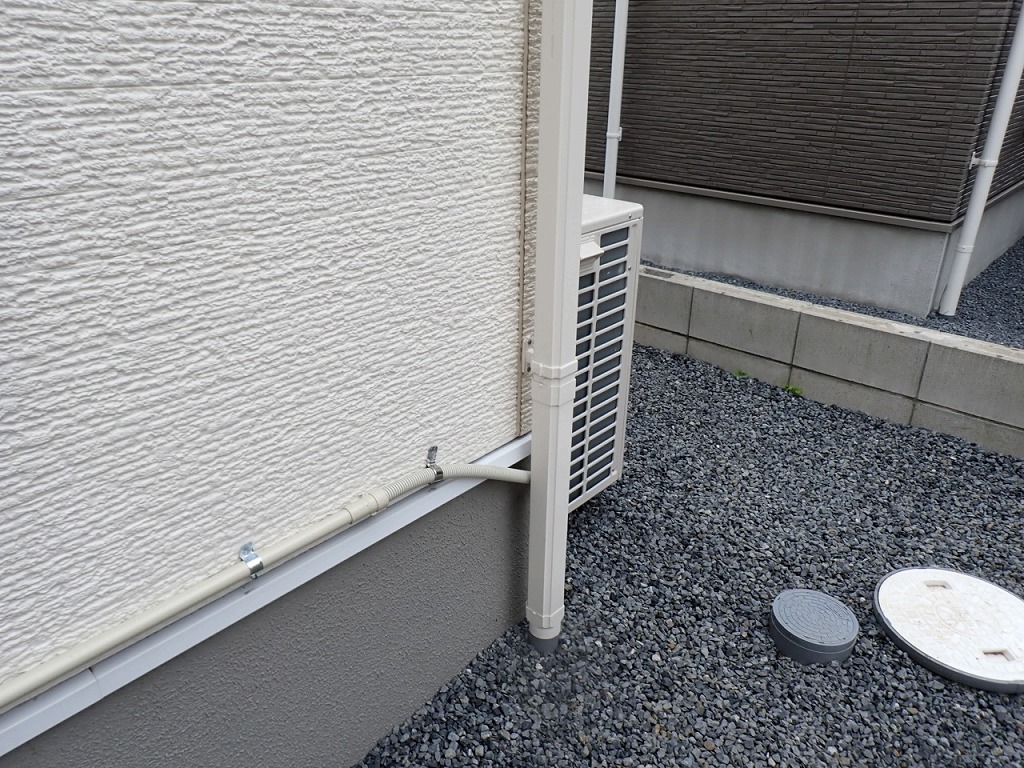

ここで合流させました。
リビングまで配管を延ばします。

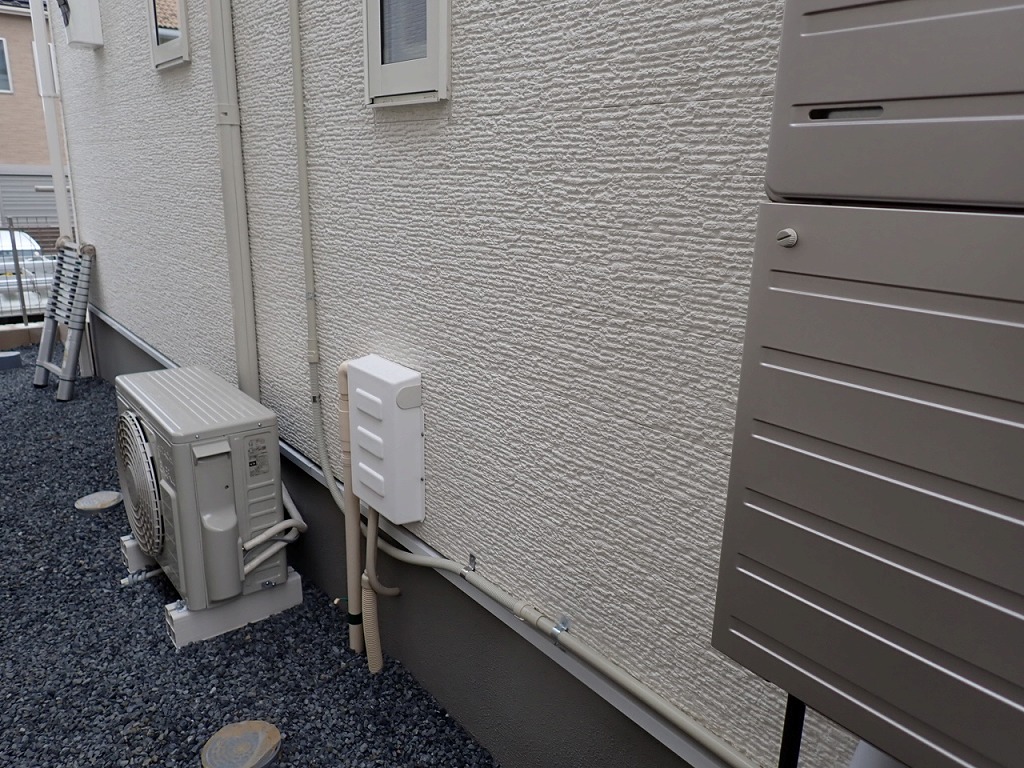

1階のボックスまで配管が出来ました。
作業場所が広くて助かりましたが
時間が掛かりました。
PF菅は2層構造の物を使用しました。
安いPF菅はすぐ劣化して割れるので使うシーンを
選ぶ必要が有りますね。
室内側に移動して各部屋にLANジャックを
付けていきます。

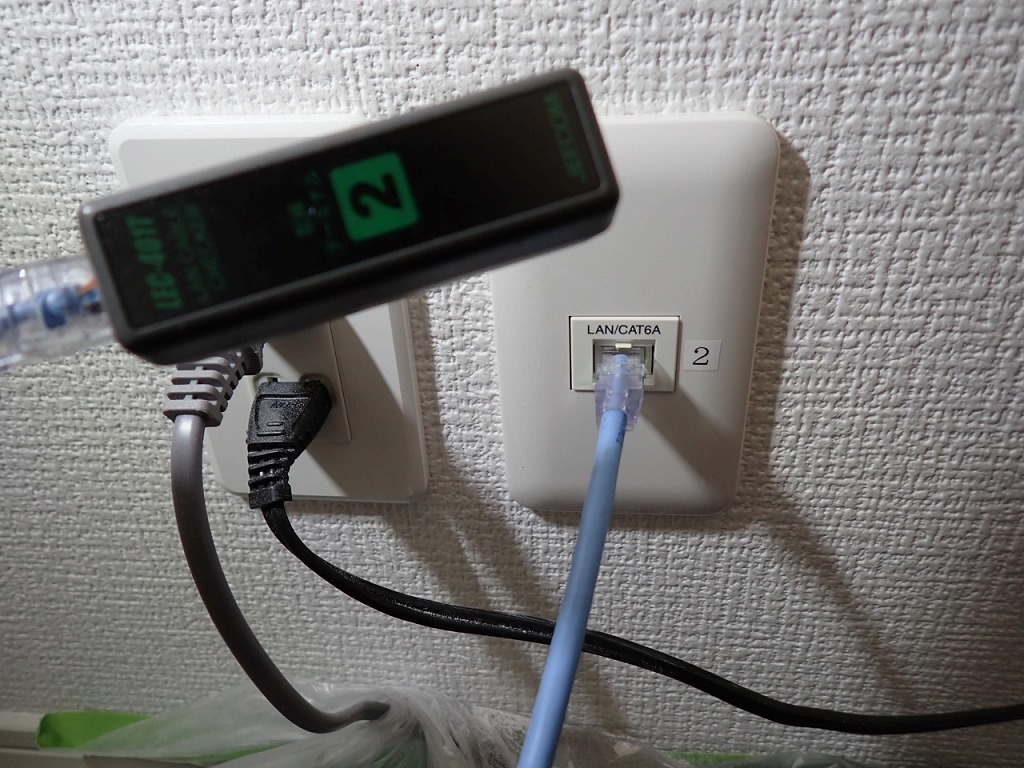

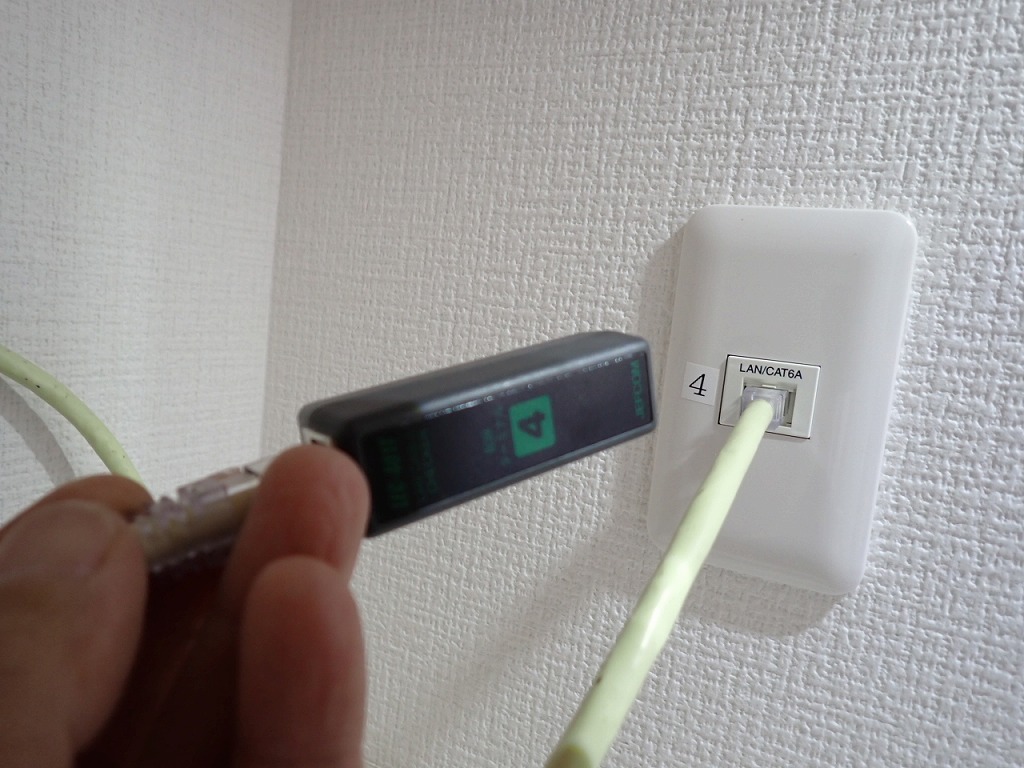

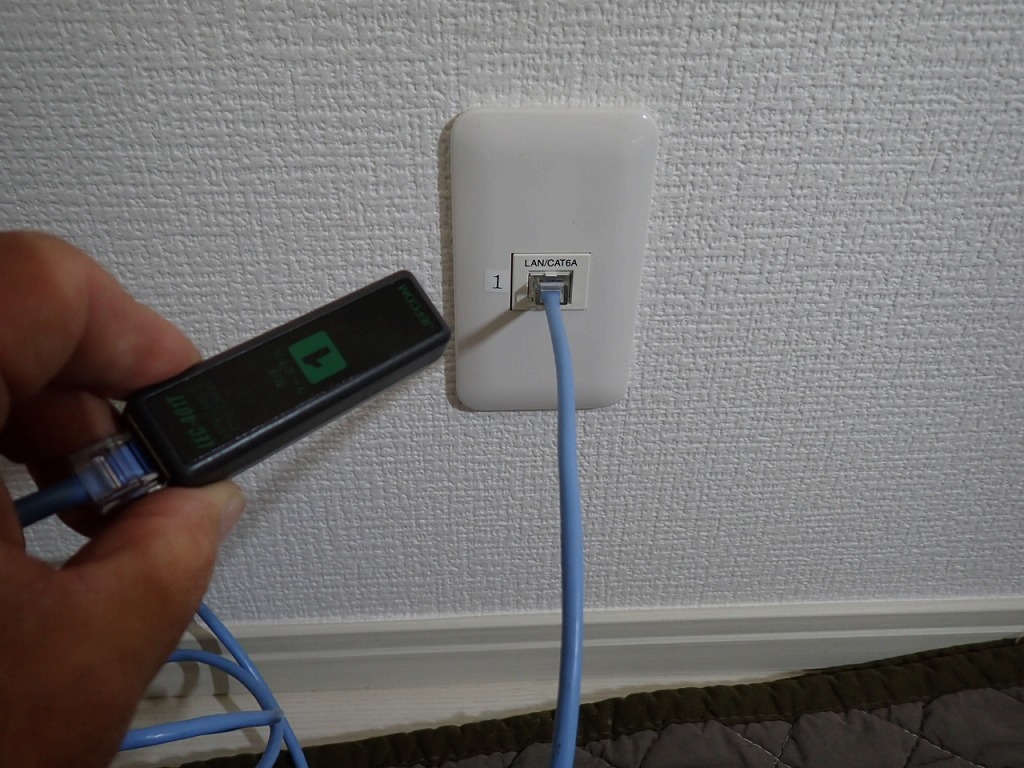

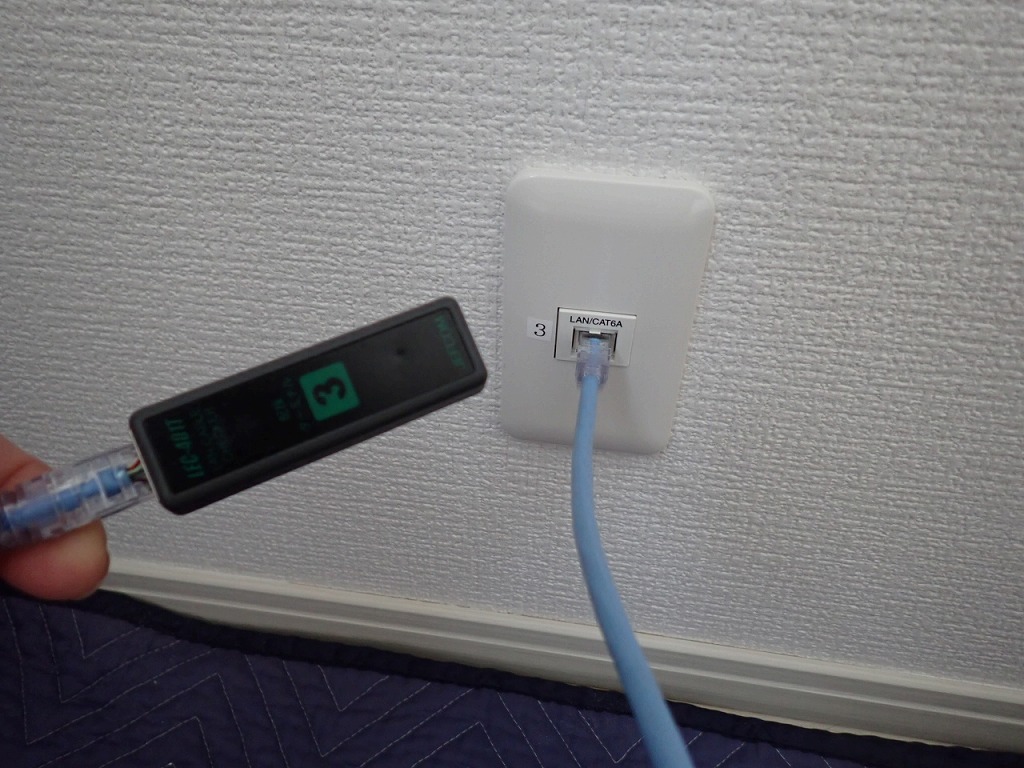

ジャックを付けて番号ラベルを貼り
番号に合わせた配線チェック用
ターミナルを付けていきます。
ジャックはパンドウイット製を使用しました。
今回使用したLANケーブルの冨士電線とパンドウイットは
アライアンスパートナーとなっています。
当店では適合に優れた製品を選んで使用しています。

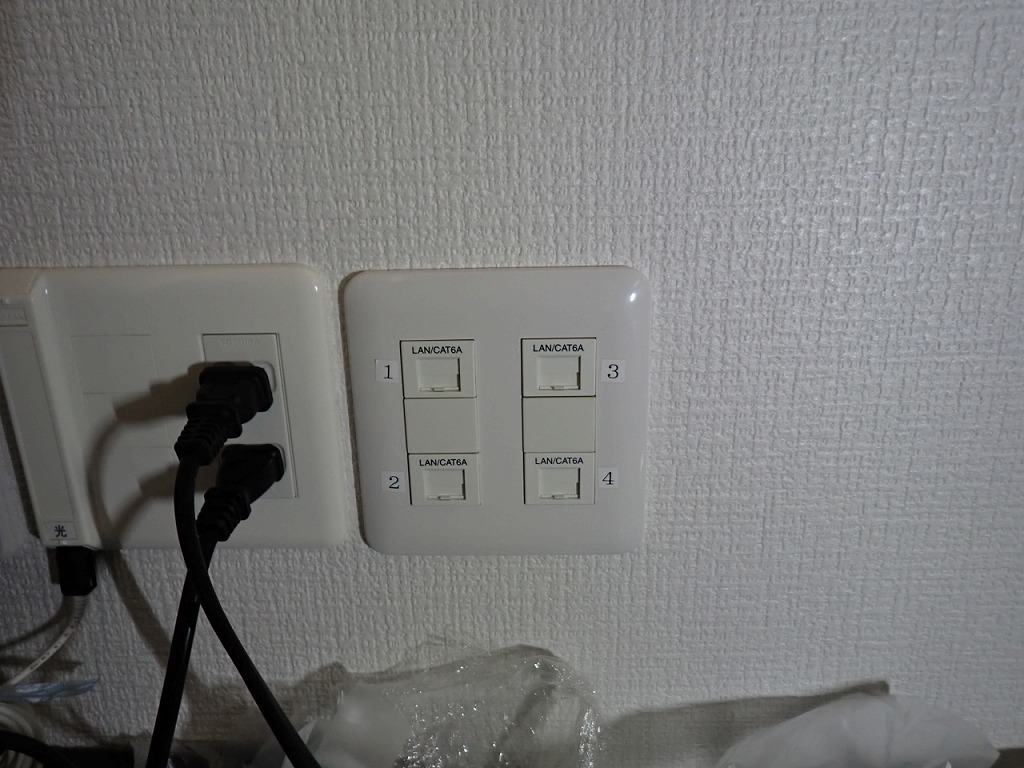

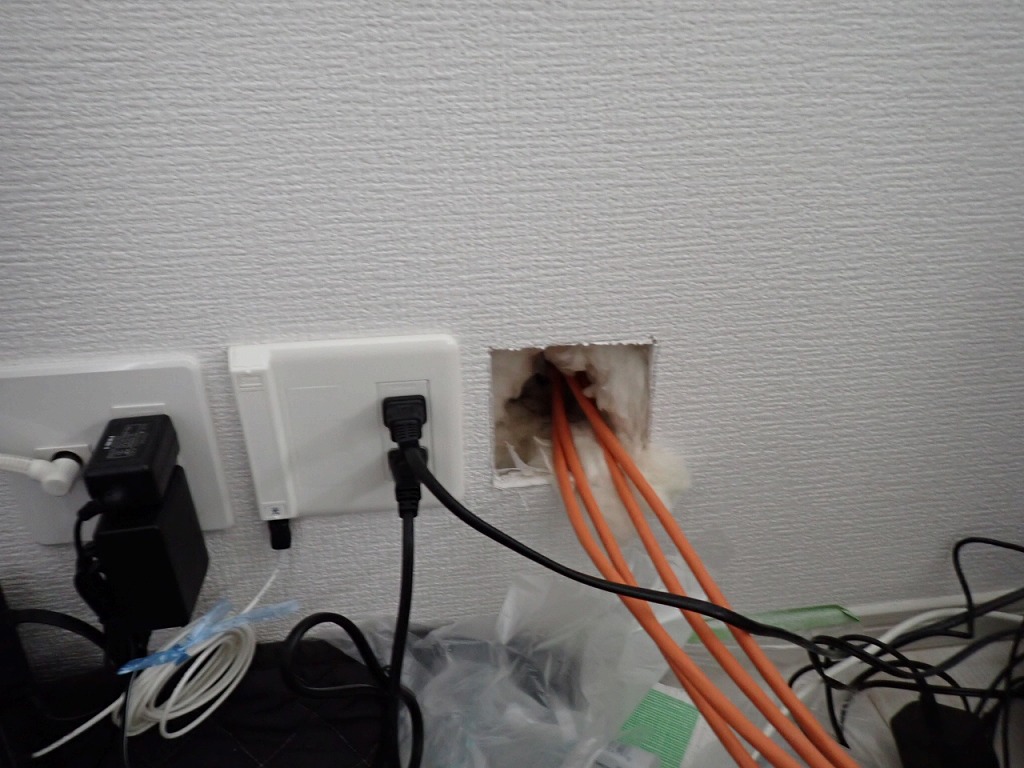

こちらがLANケーブルが集まる
リビングONU側です。
ジャックを4個付けました。

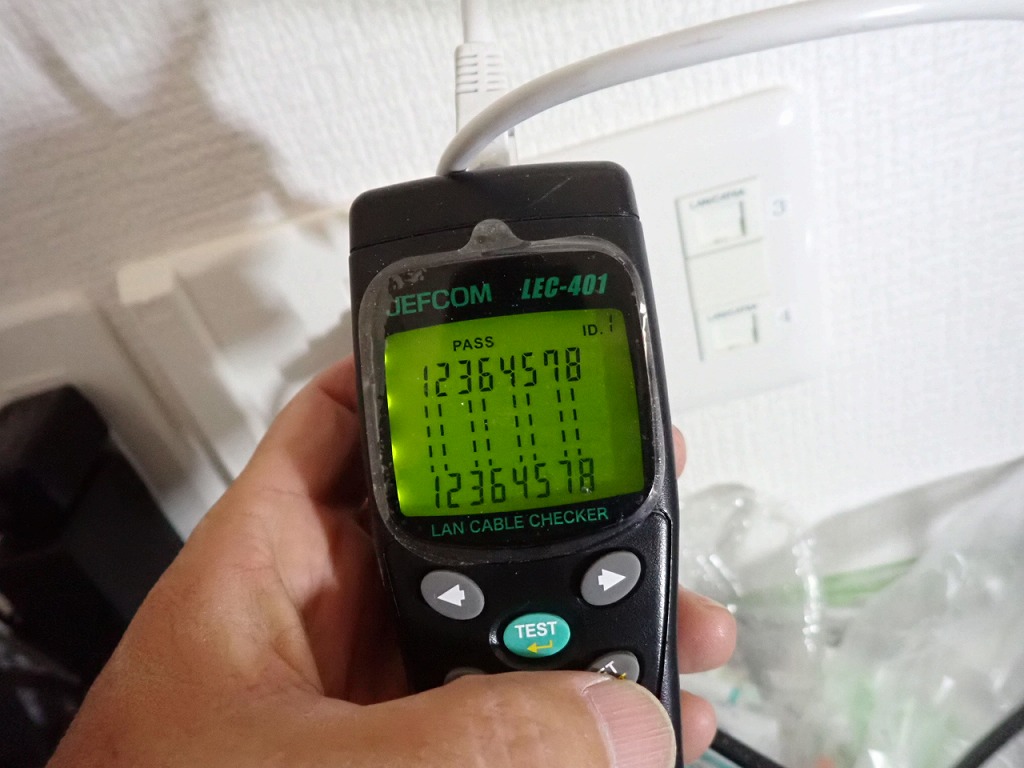

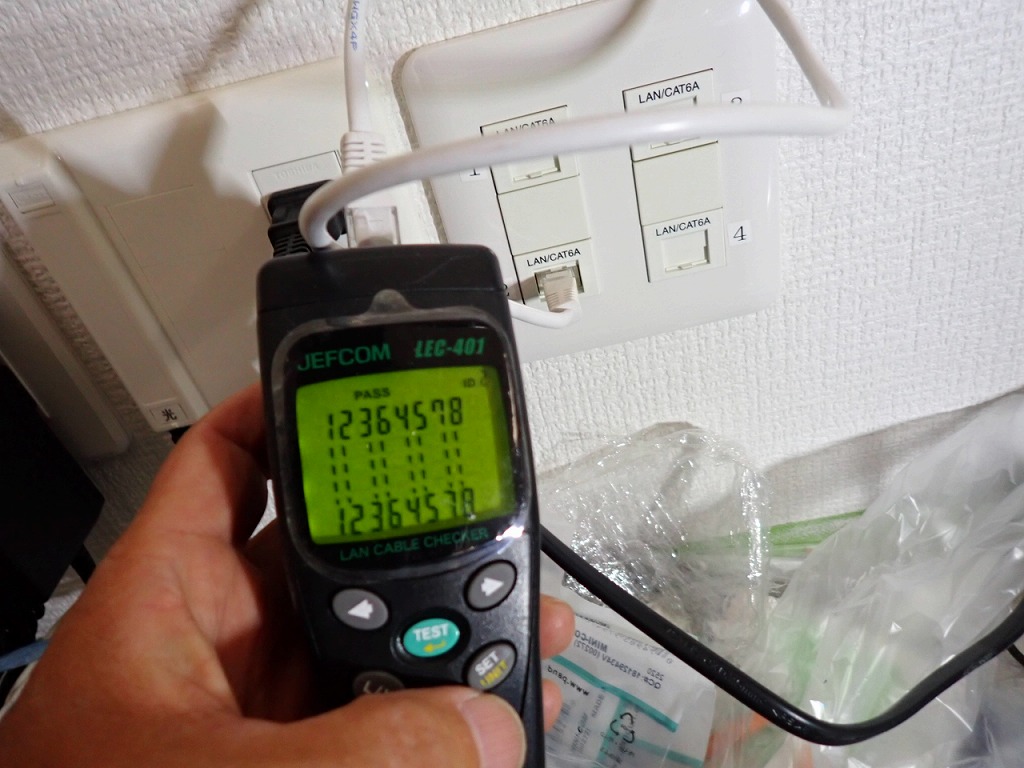

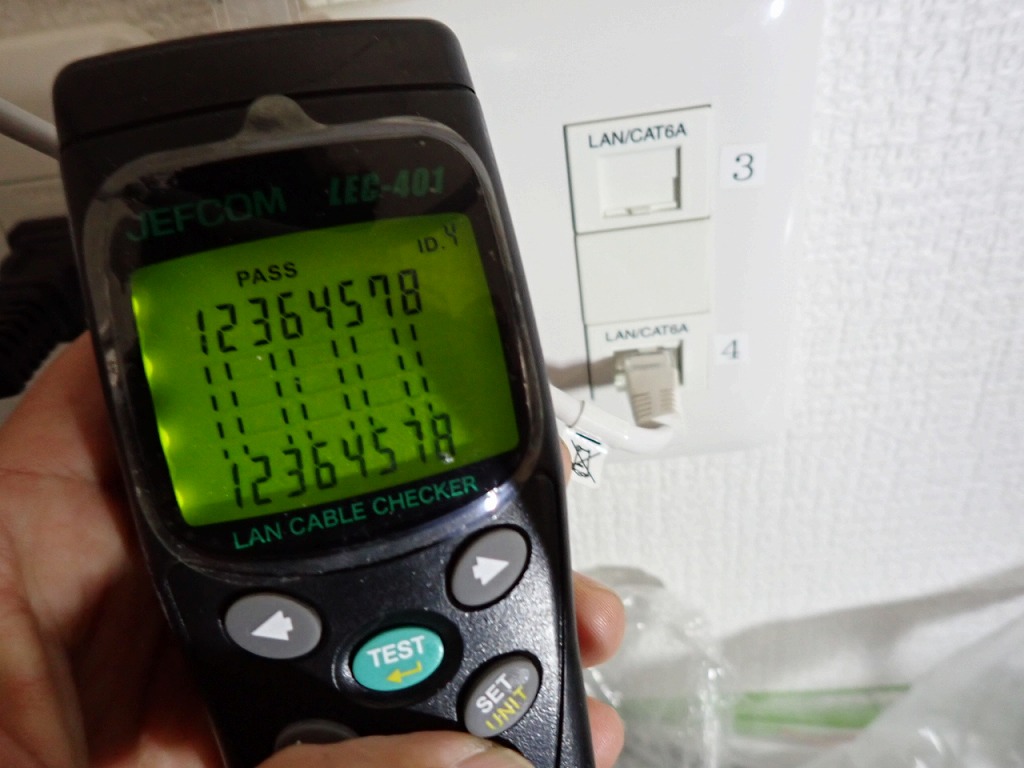

全てLANチェッカーで配線の失敗や断線が無いか
確認しました。
PASSの表示が出れば（合格）です。
無事工事完了です。
ご依頼頂き誠に有難うございます。
