先日エアコン工事で伺った千葉県松戸のお宅に
有線LANの配線工事で伺いました。
カテゴリー6A(cat6a)での工事をご希望です。
こちのお宅です。
3部屋にLANジャックを設けますが
２部屋は配管が有りますが２階の１部屋は配管が
無いので屋外露出配管で敷設することにします。

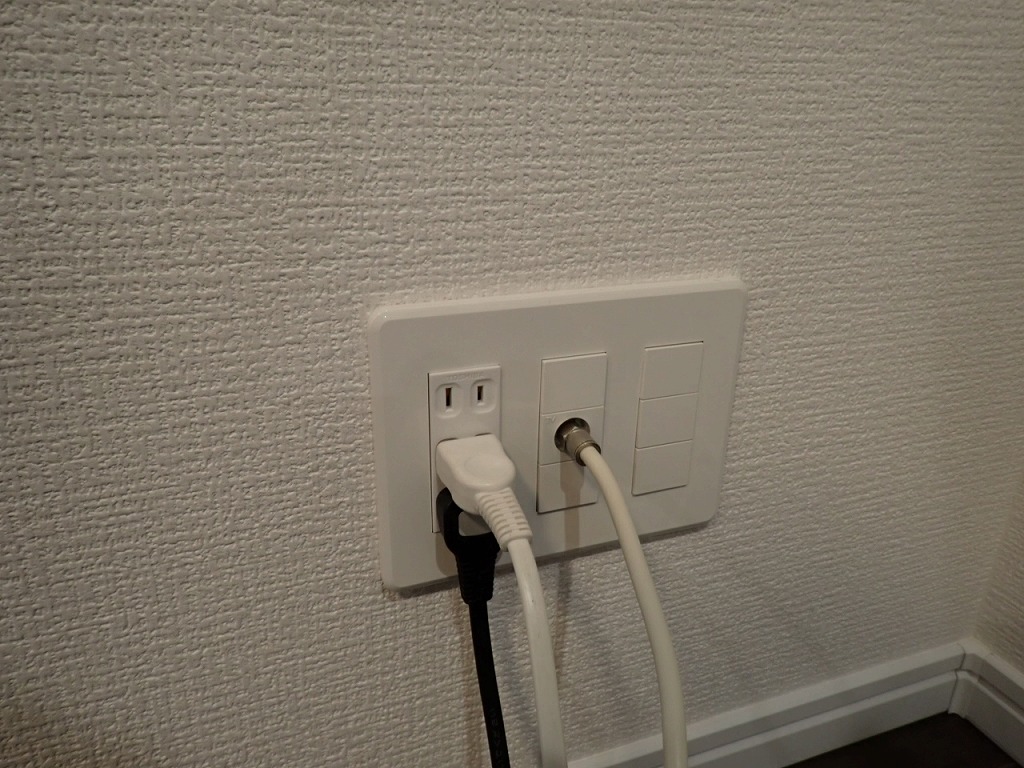

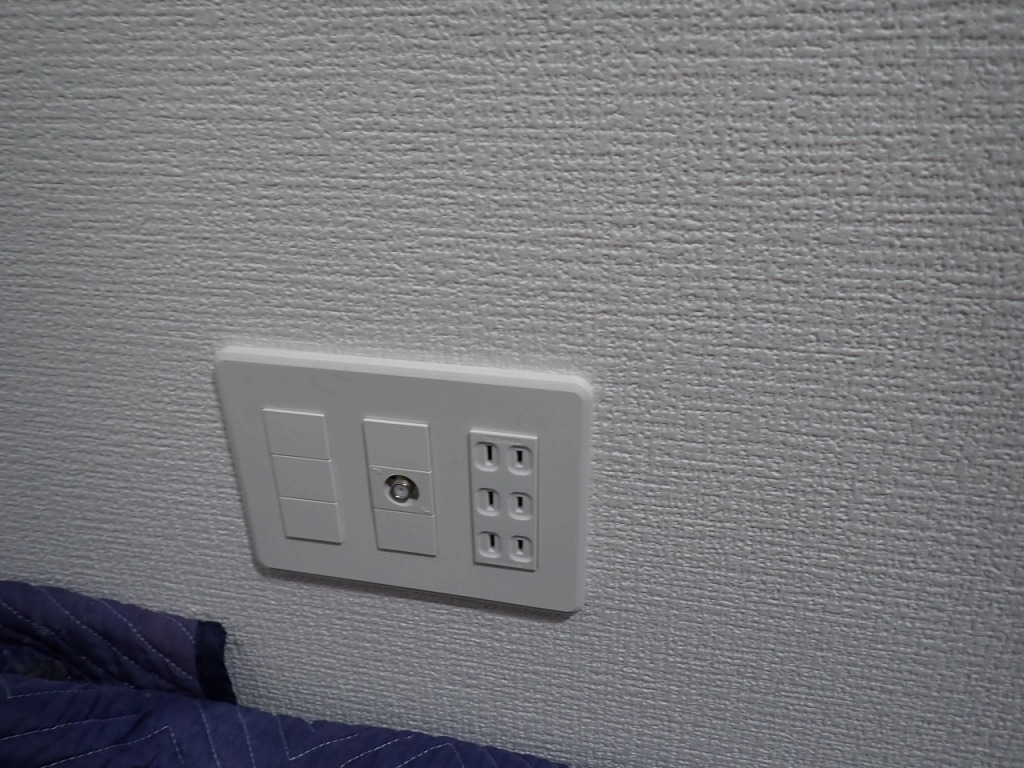

配管が有る部屋はこのようになっています。

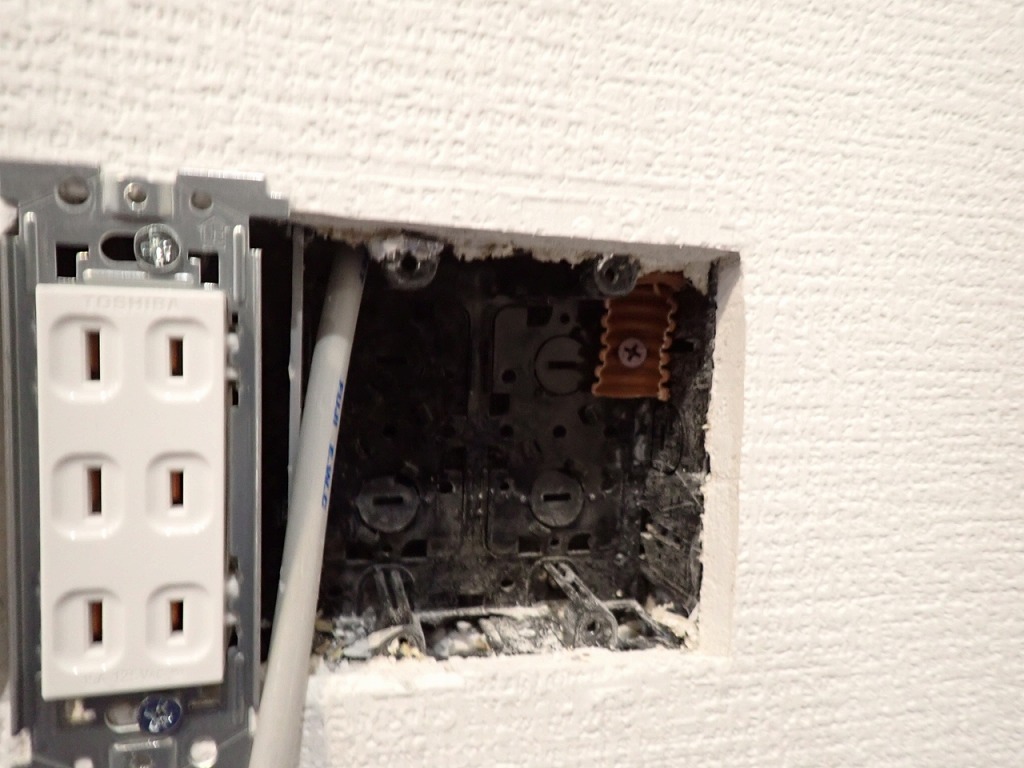

中を開けるとCD菅が見えます

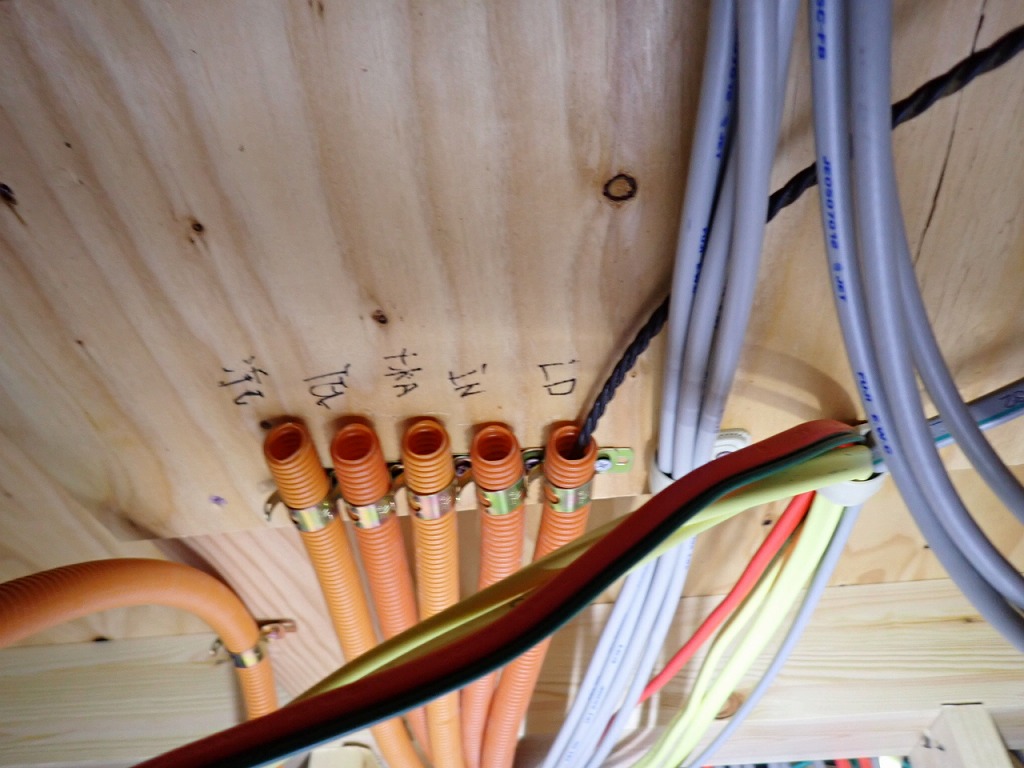

配管はユニットバスの上に集まっています。
ここにコンセントも有るのでONU（終端装置）は
ここに置くようになります。

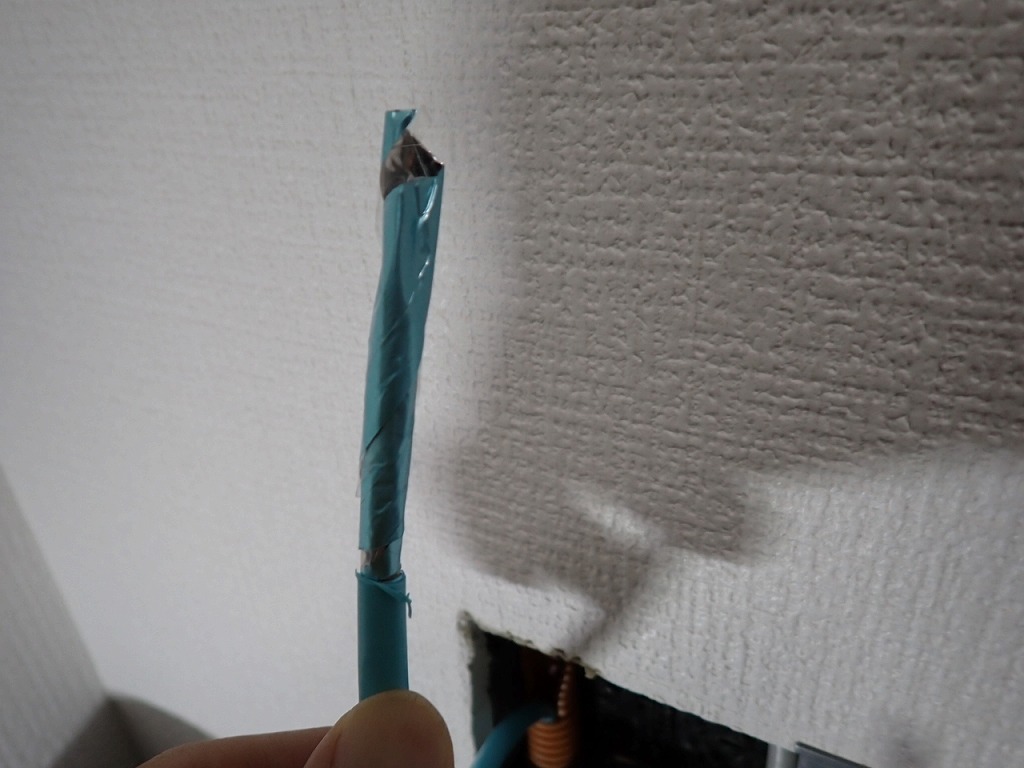

まずリビング側から呼び線を
入れてみました（右端）
カテゴリー6A(cat6a)のLANケーブルを引きます。

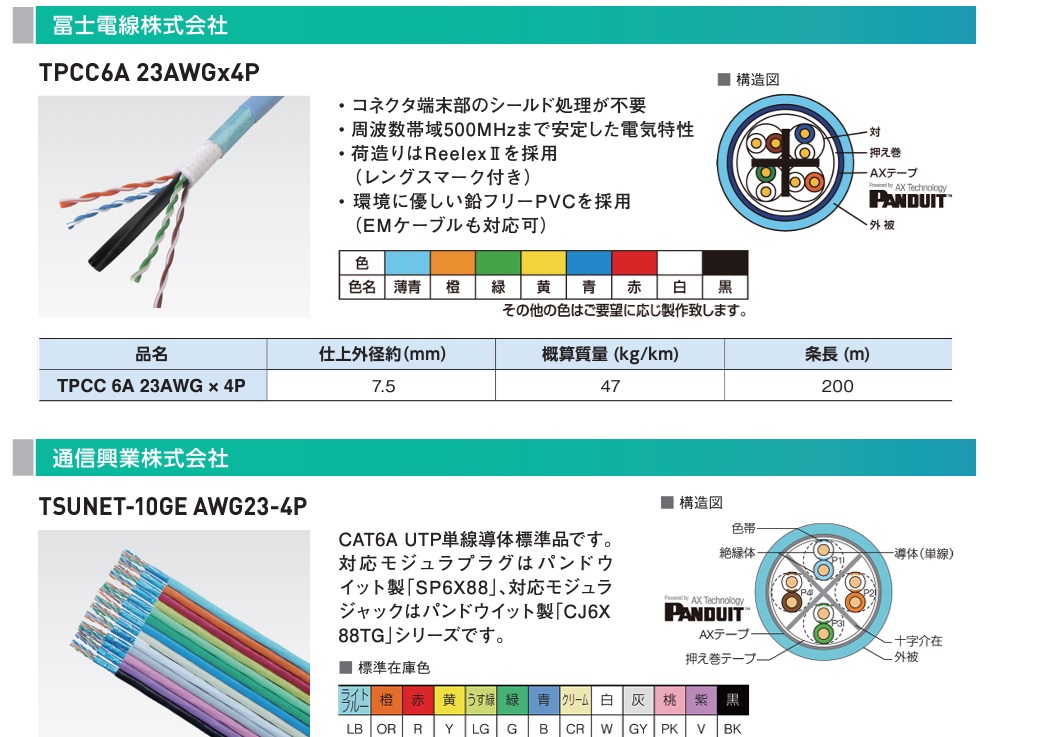

このケーブルは通信興業製のケーブルです。
当店ではカテゴリー6Aの工事では
冨士電線製か通信興業製のLANケーブルを
使っています。どちらもパンドウィットのAXテープを
採用しています。
アライアンスパートナーと言う事です

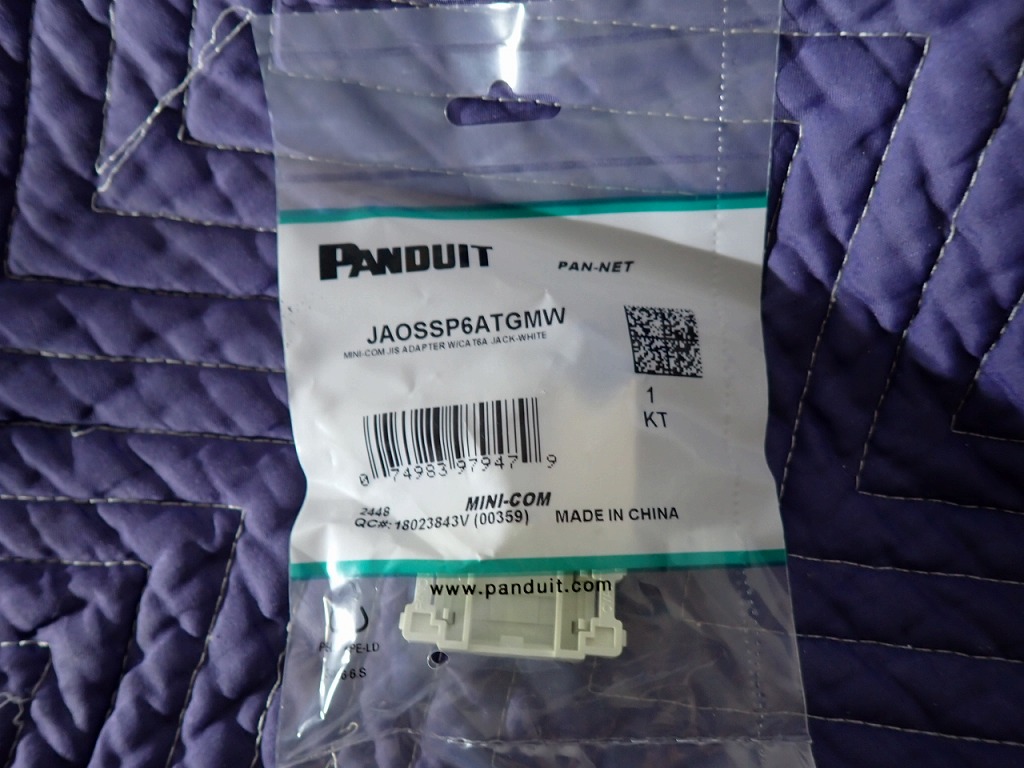

ジャックはパンドウイット製を使用します。
カテゴリー6A(cat6a)の商材はピンキリで
ネットショップで探すと格安製品が多く
出回っていますが当店では官公庁で
使用されるような信頼度の高い部材を
使っていますので安心して頂けると思います。
ジャックを付けて番号ラベルを貼っておきます。

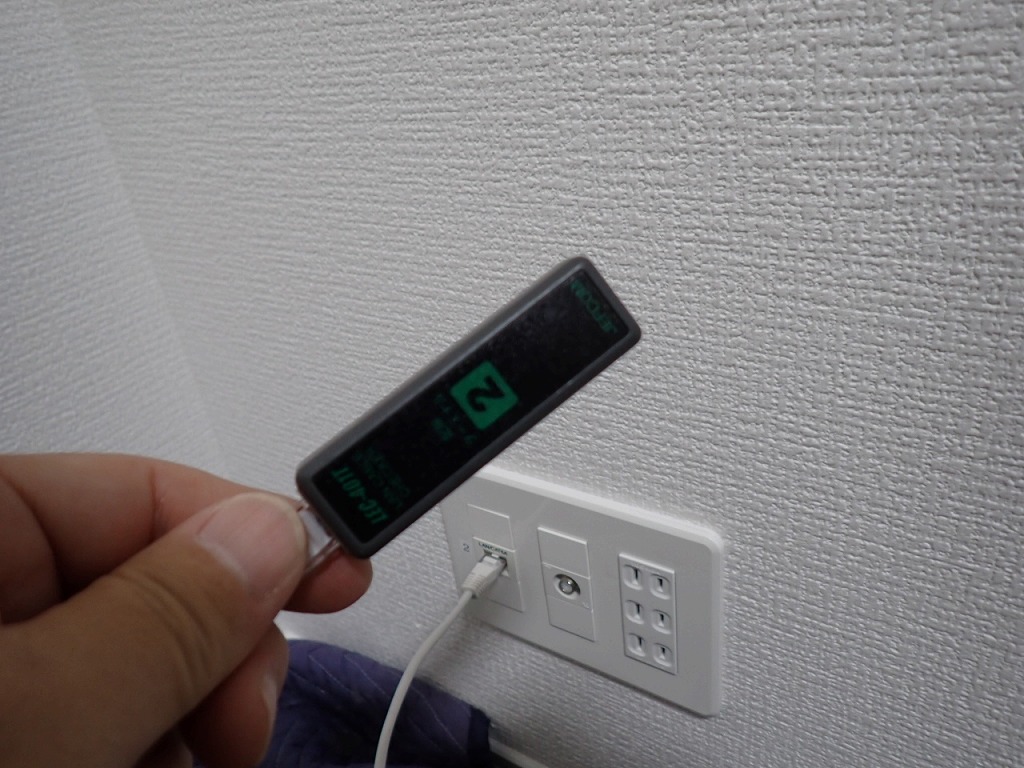

番号に合わせた配線ターミナルを
付けておきます。
この部屋は配管が無いので外壁側に
LANジャックを設けます。

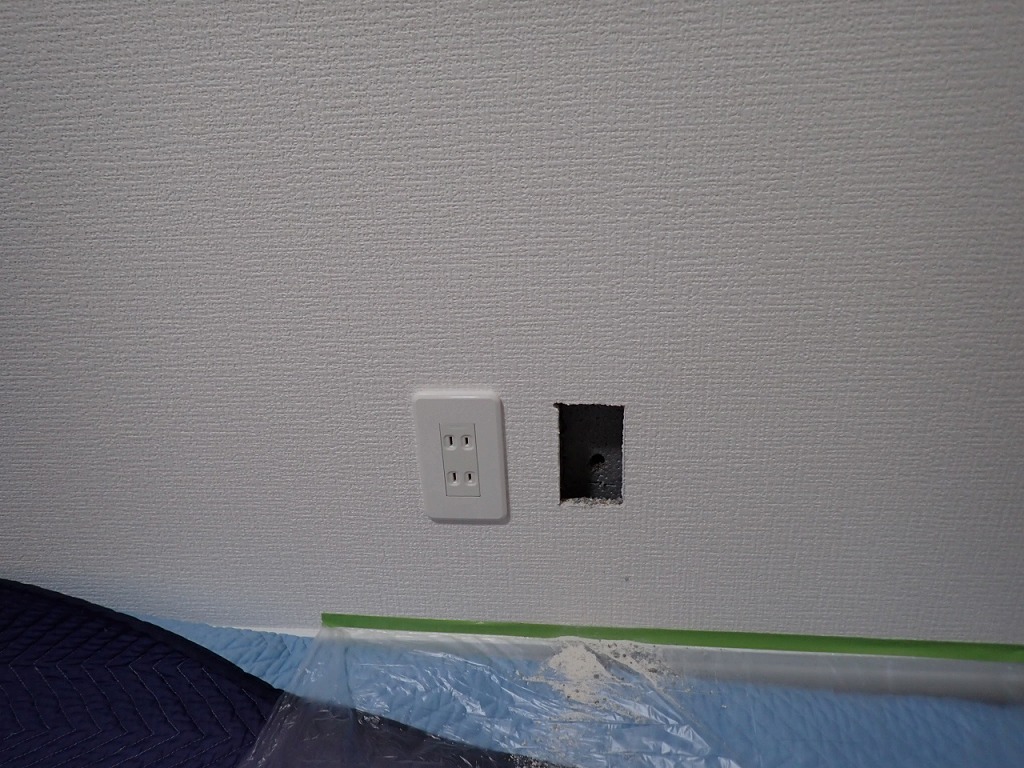

壁を開口しました。
丁度ユニットバスの近くの部屋です。
屋外配管も短く済みました。

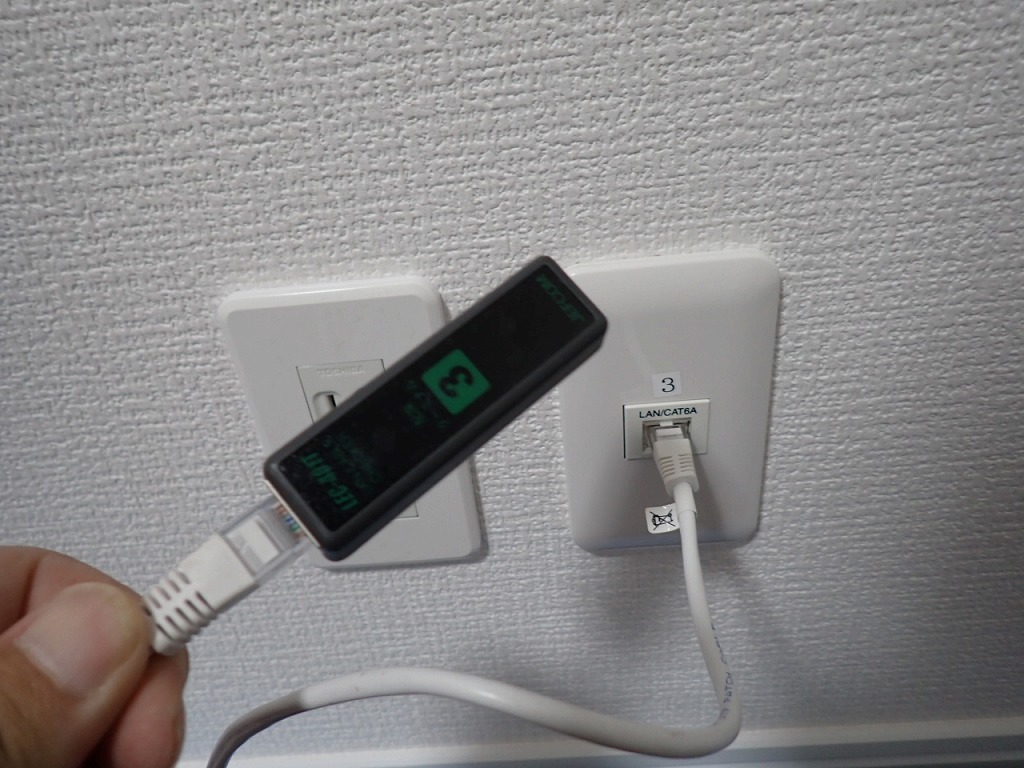

ここは３番です
ユニットバス側はRJ45プラグに成端します。
このプラグもパンドウイット製です。

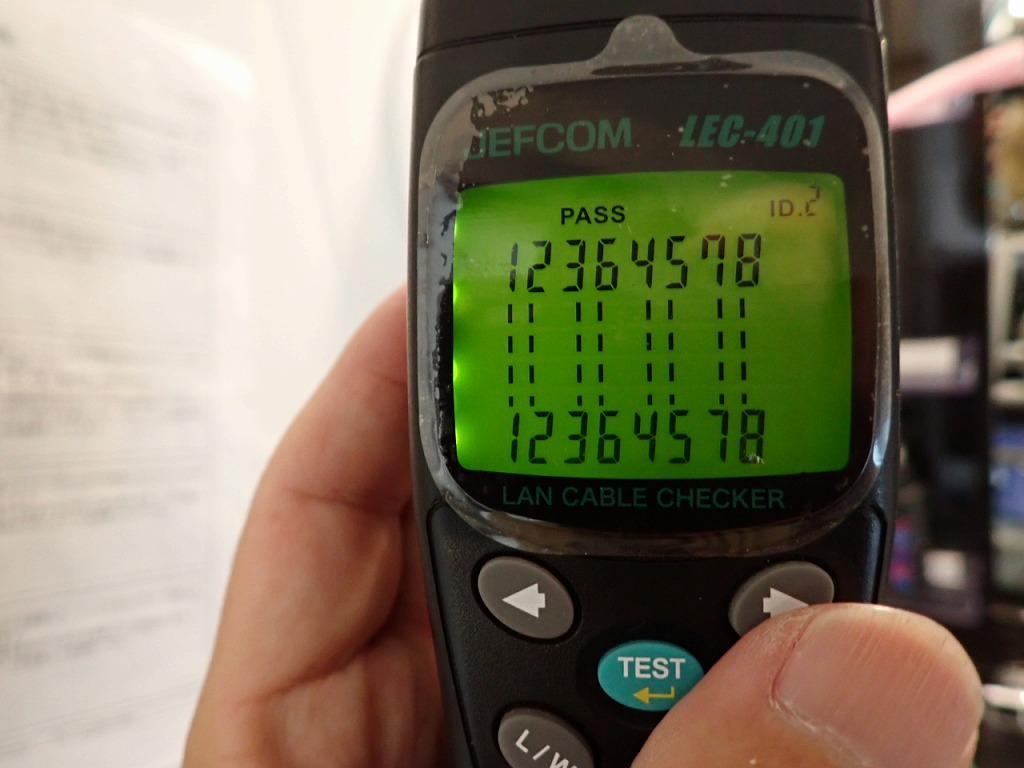

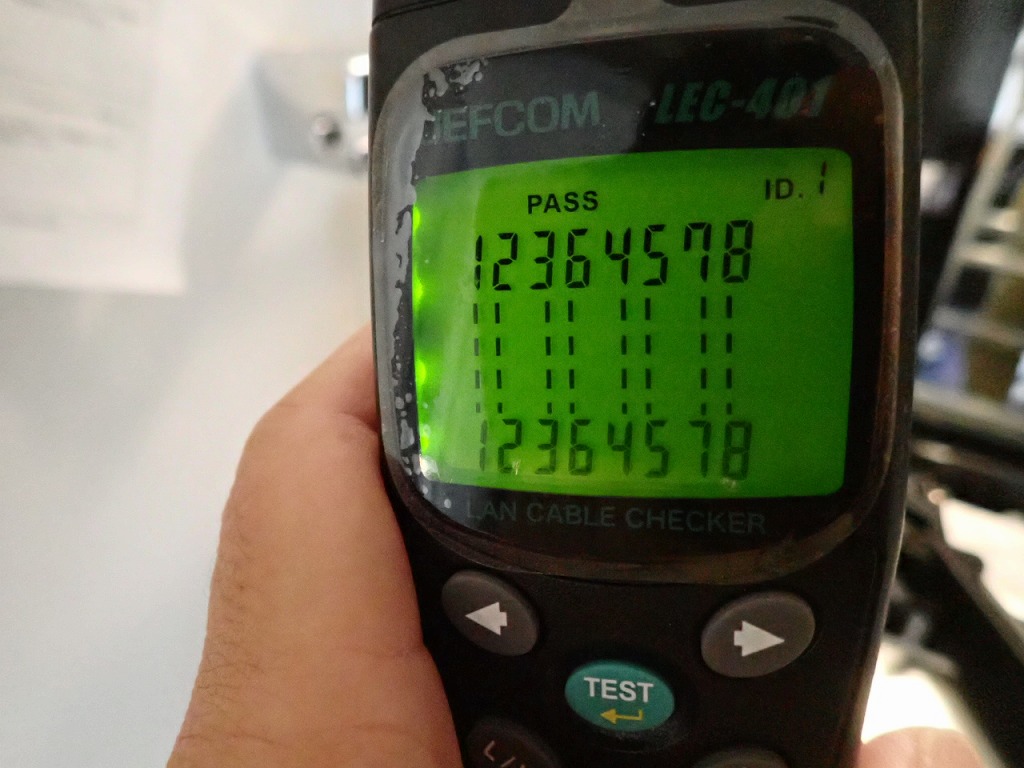

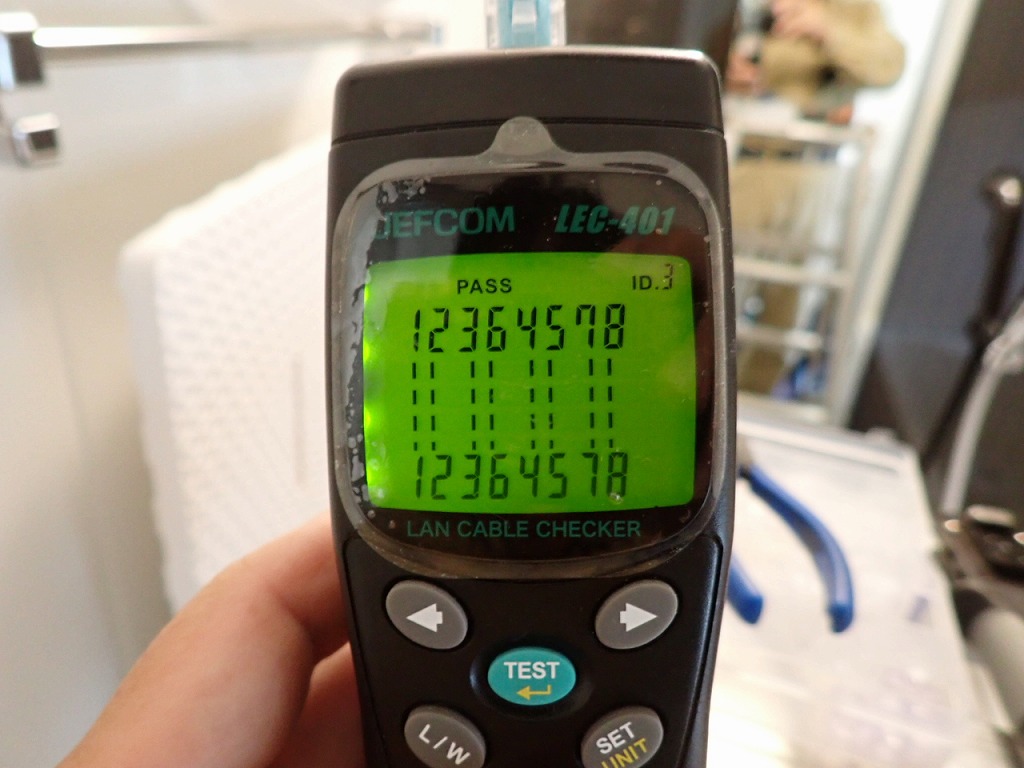

LANチェッカーを使って配線の間違いなどが
無いか確認します。
「PASS」の表示が出れば合格です。
３本ともオーケーです。
これで３部屋でカテゴリー6A(cat6a)の有線LANが
使えるようになります。
ご依頼頂き誠に有難うございます。
