千葉県松戸市にLANの配線工事で
伺いました。
少し前のポラス住宅の家で2階の居室に
有線LANを引きたいそうです。
LAN配線が欲しい部屋に配管は
無いそうです。
ポラス住宅の場合は2階に情報盤が有り
そこを拠点に配線するので隠ぺいで配線が
出来ることが多いです。

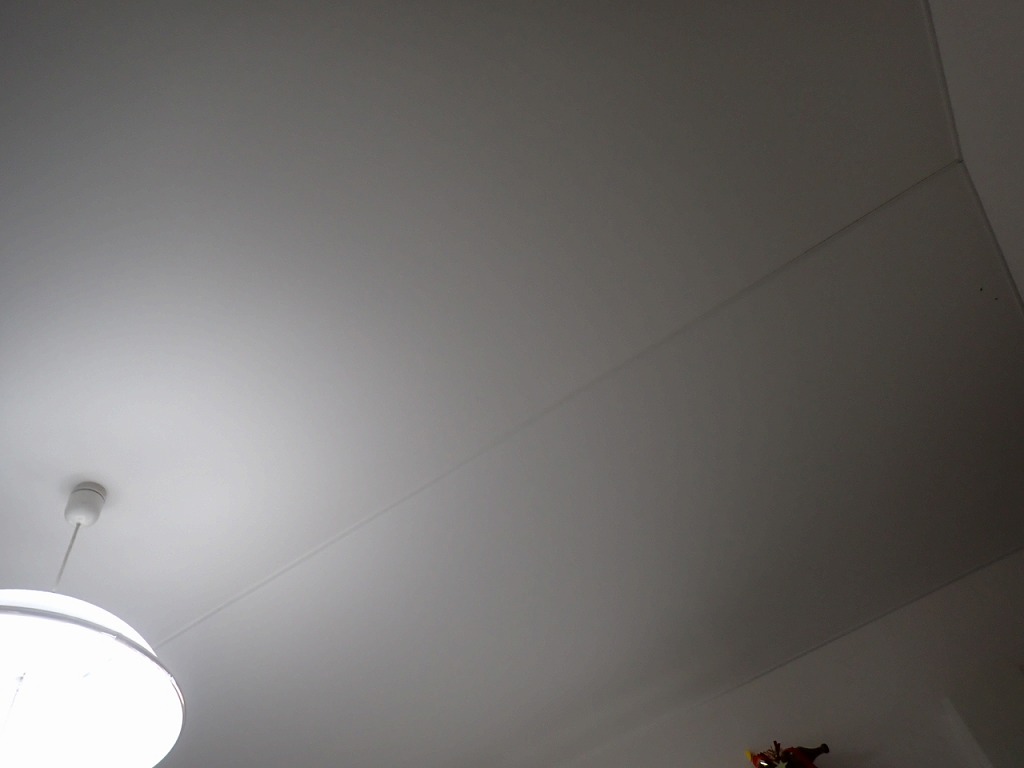

ただ天井の傾斜部分の外壁面は
作業が出来ないので内壁側に
LANジャックを設けるということに
させて頂きました。

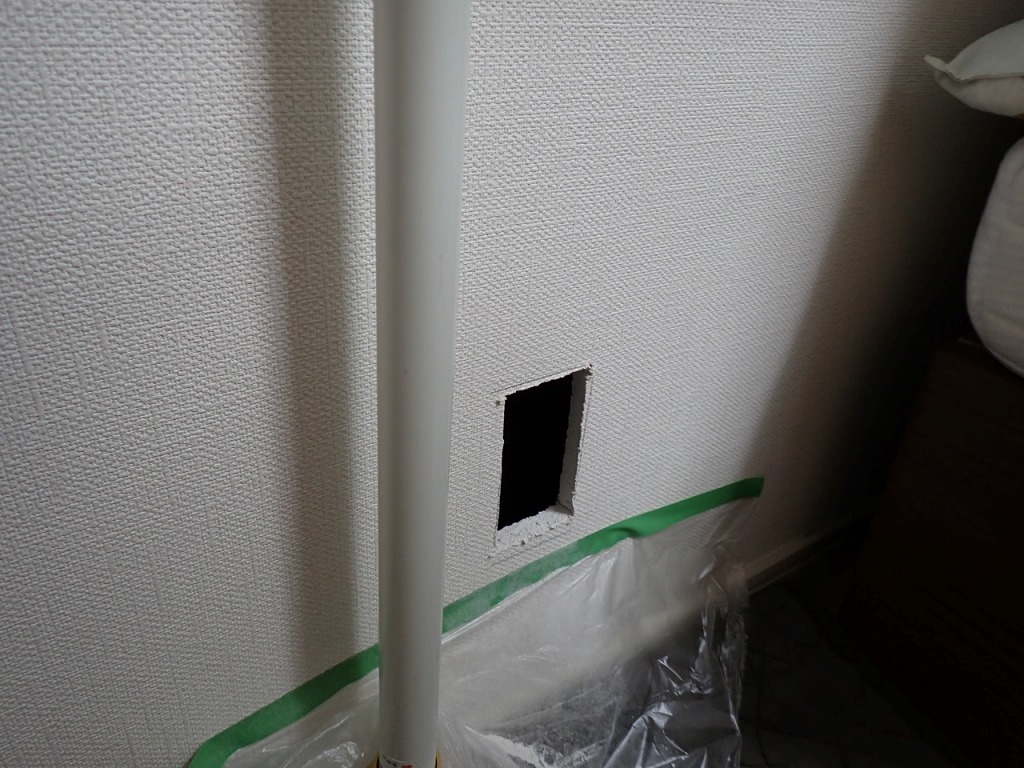

LANジャックを設ける位置を開口します。

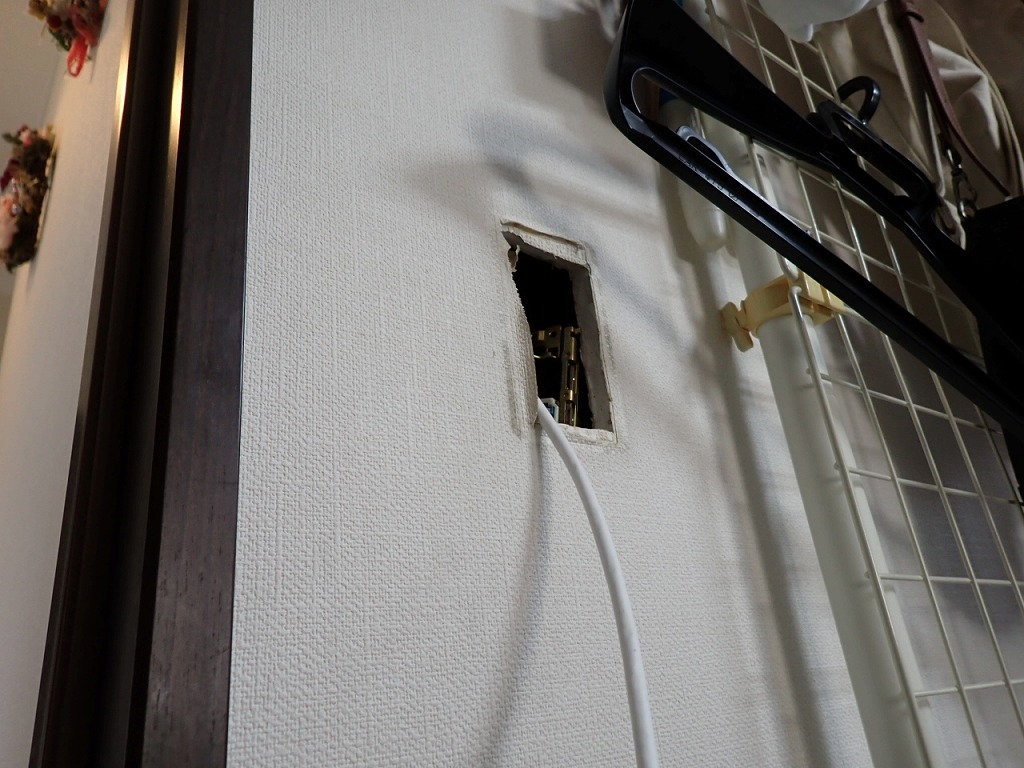

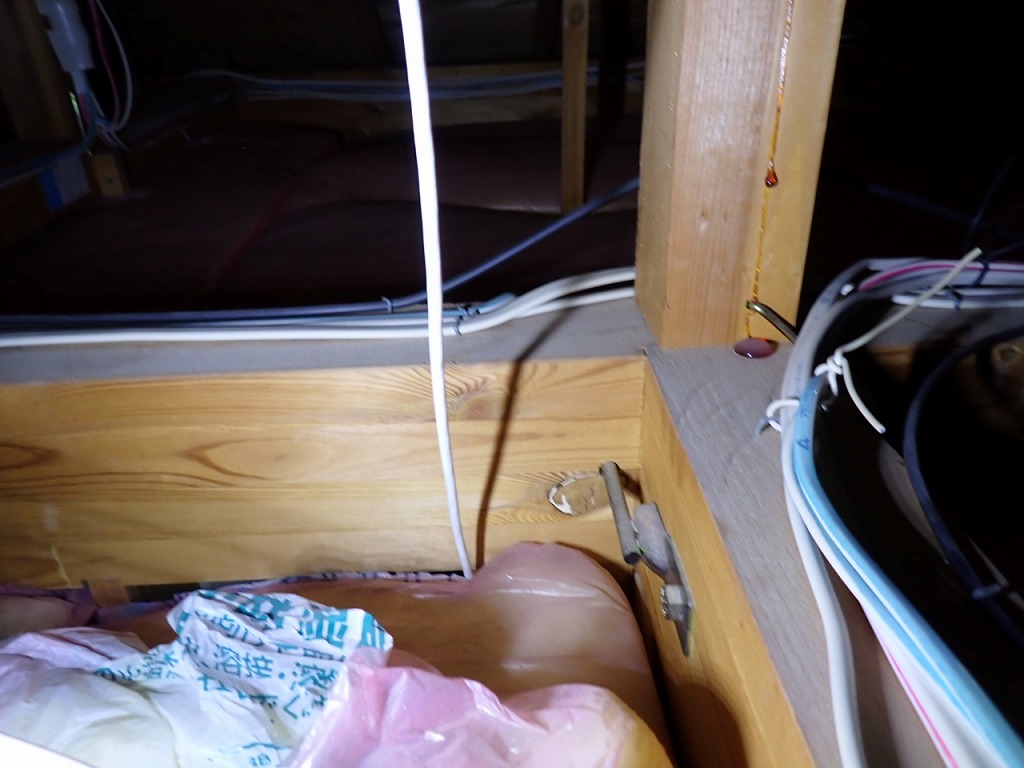

スイッチを経由して屋根裏にLANケーブルを
通していきます。

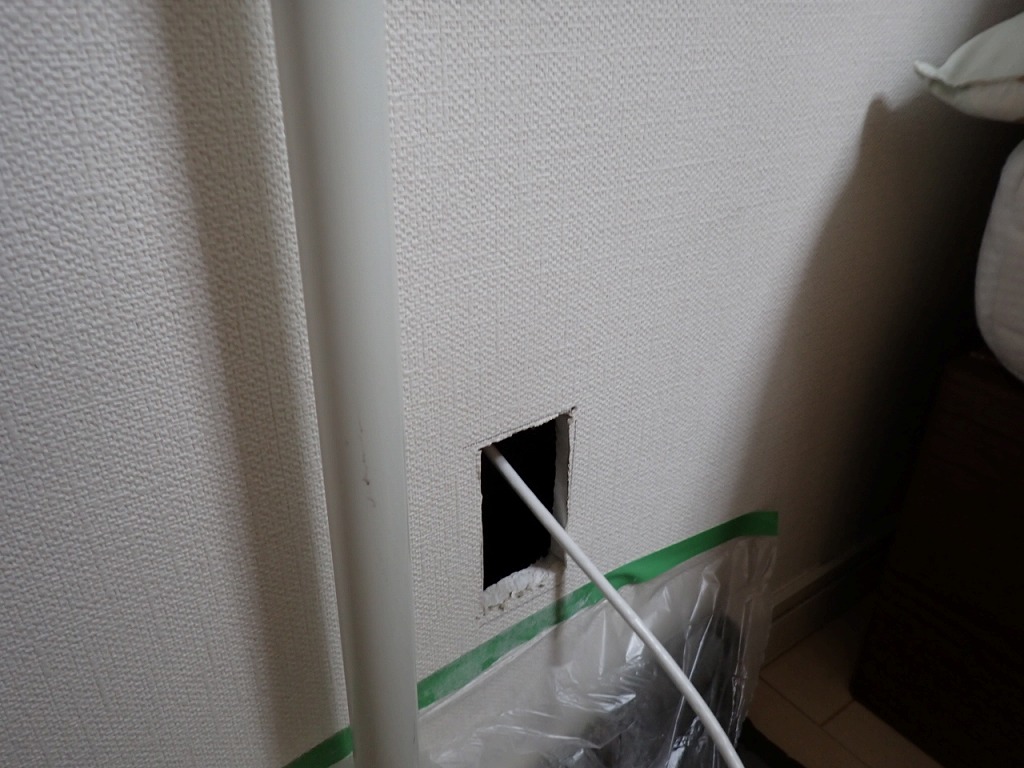

LANジャックのところまで配線出来ました。
今のポラス住宅の造りよりも配線が
やりやすいです。

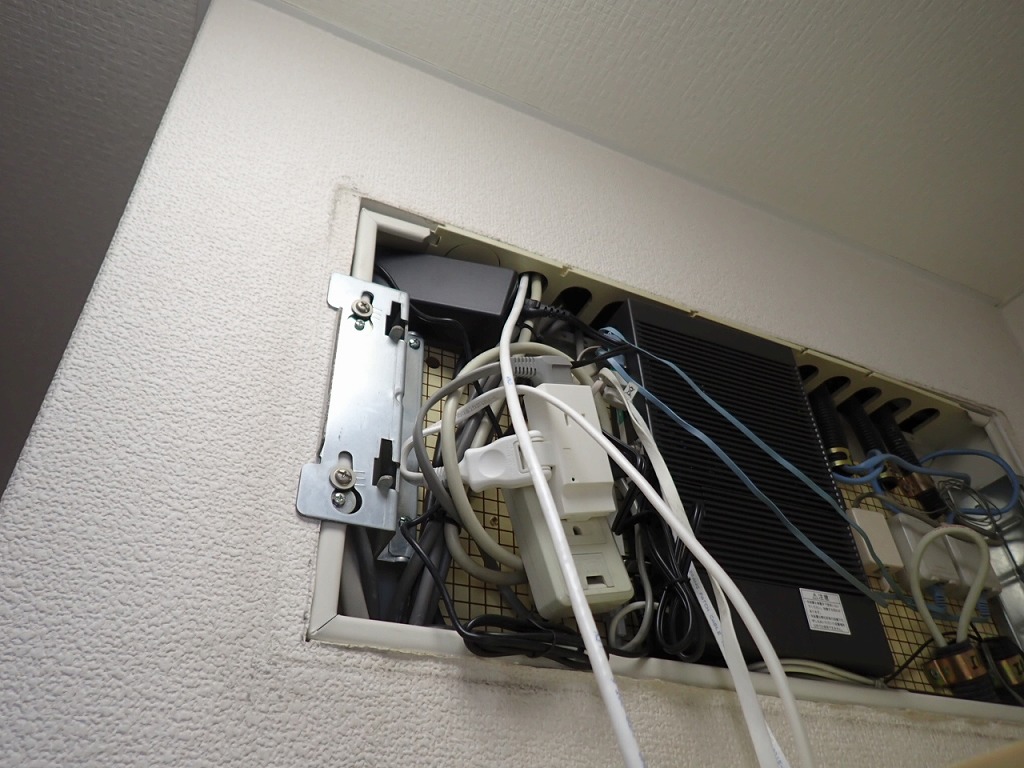

情報盤までLANケーブルが通りました。

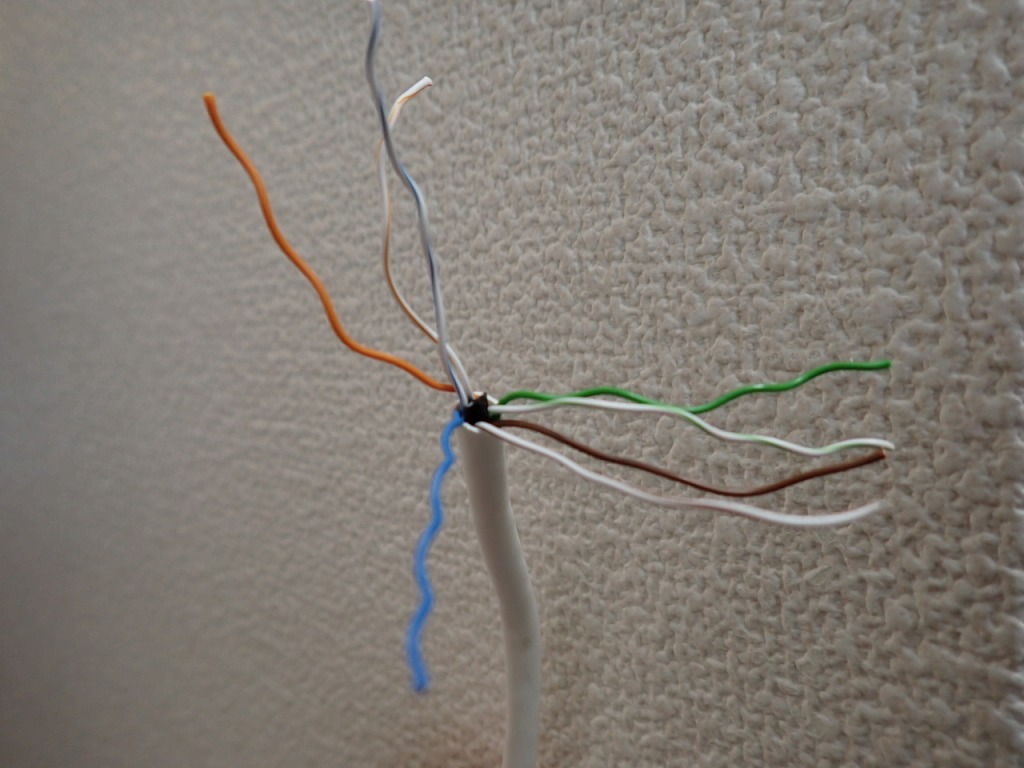

今回使用したLANケーブルは冨士電線製の
カテゴリー6ケーブルです。

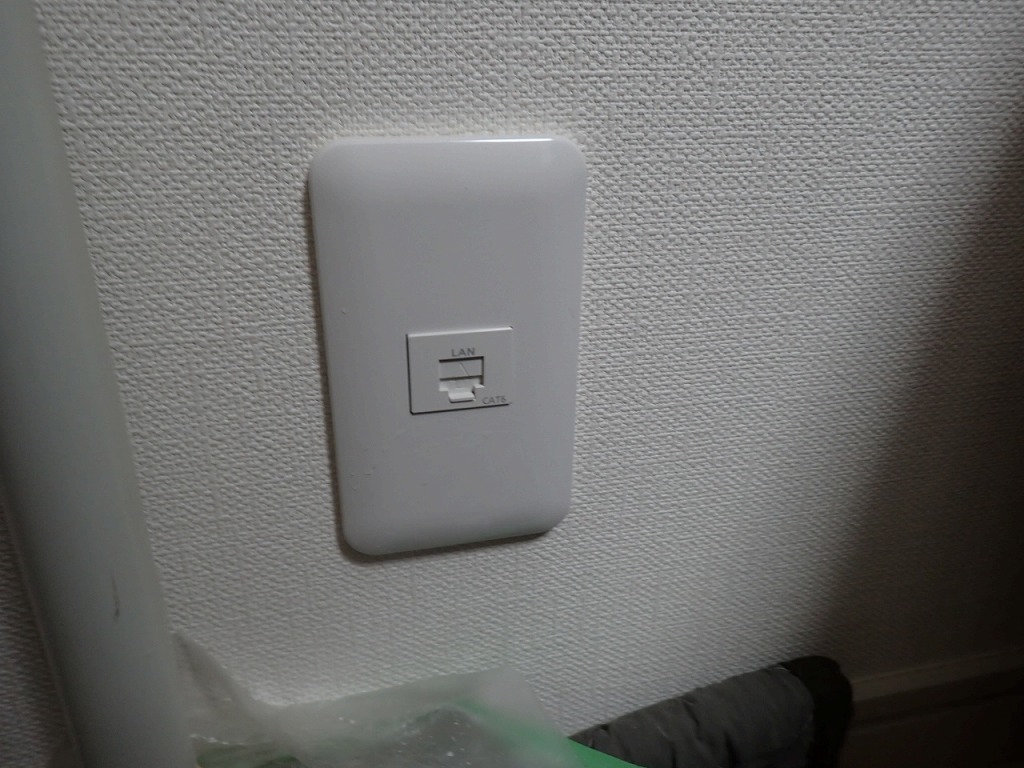

LANジャックを設けました。
このジャックはパナソニック製です。
出来上がったジャックに配線チェック用ターミナルを
付けておきました。

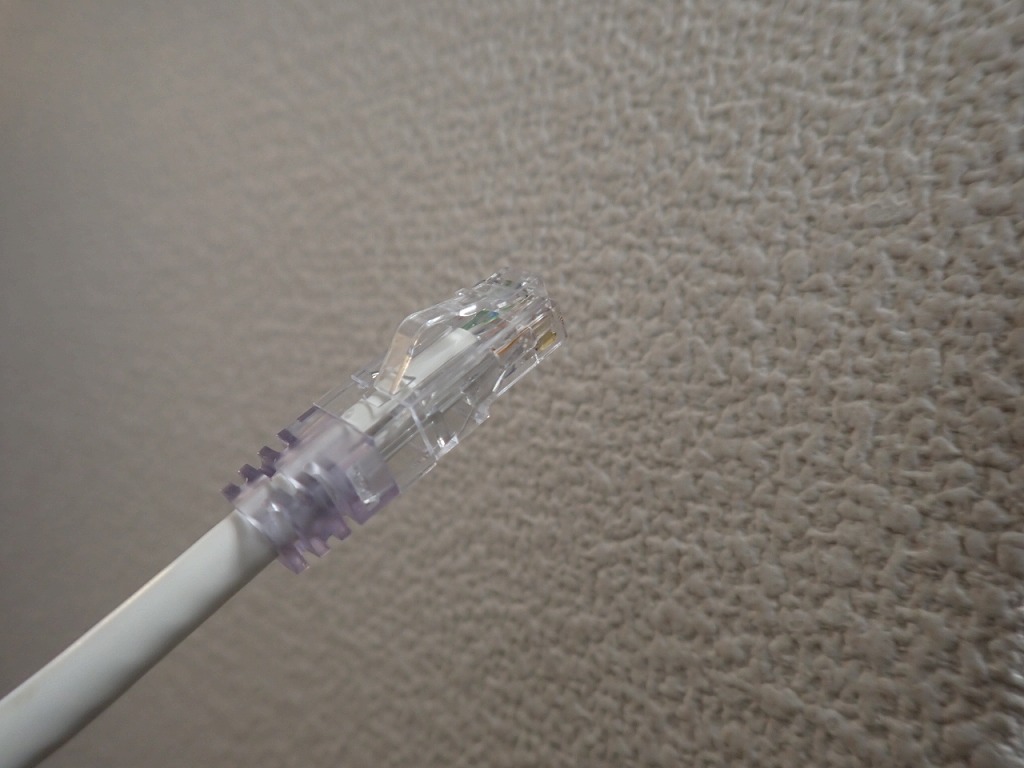

情報盤側はRJ45プラグ仕上げです。
パンドウィット製のRJ45プラグを使って
成端しました。

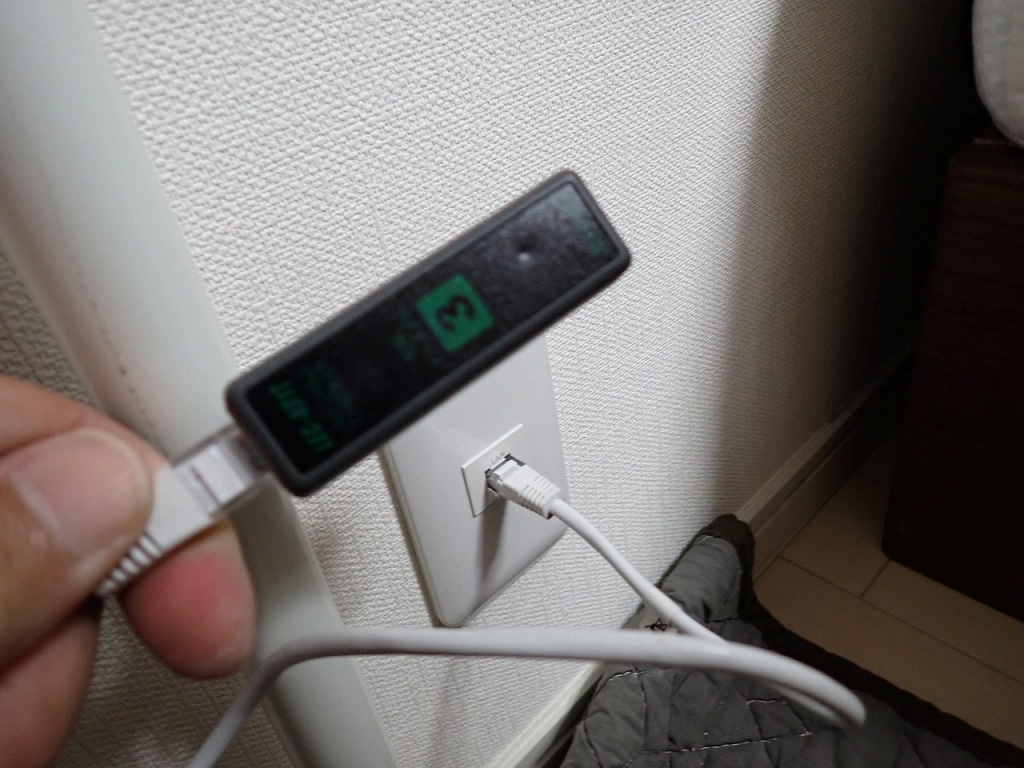

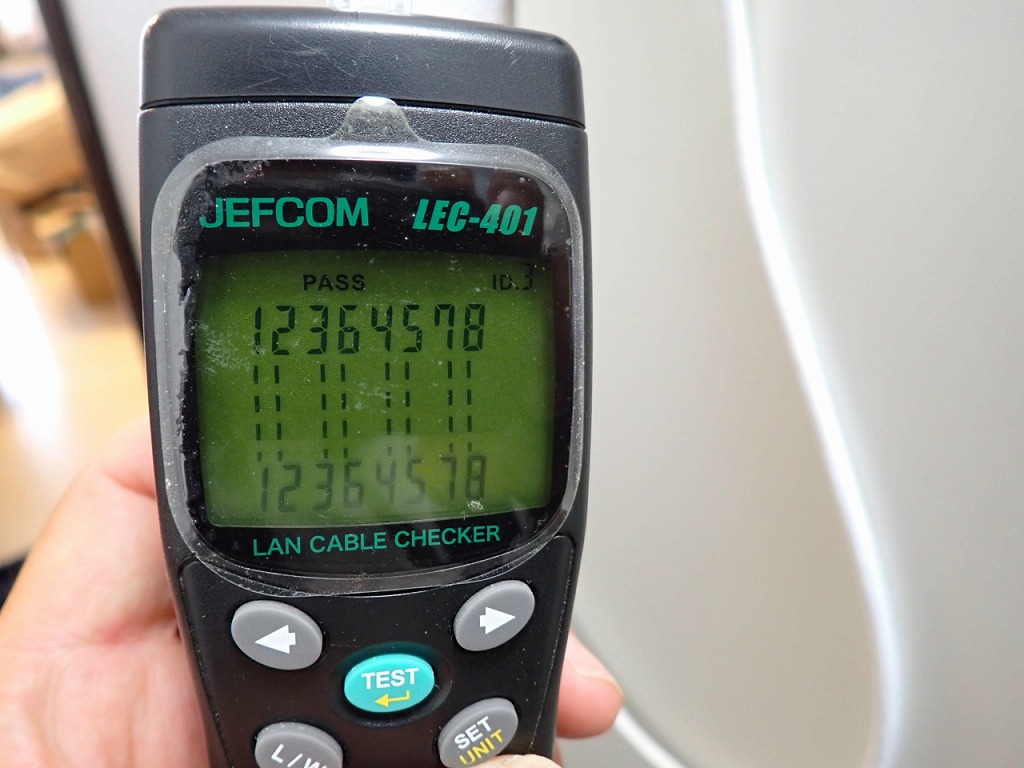

最後にLANチェッカーを使って
断線や間違いが無いか確認します。
PASS（合格）の表示が出ているので
問題なしという意味です。
ご依頼頂き誠に有難うございます。
今回使用した部材
