千葉県船橋市にLANの配線工事で伺いました。
１階にONUが有り２階に有線でカテゴリー6A(cat6a)のLAN配線を
引きたいそうですが壁の中には配管は有りません。
今回も屋外を露出配管で敷設したいと思います。

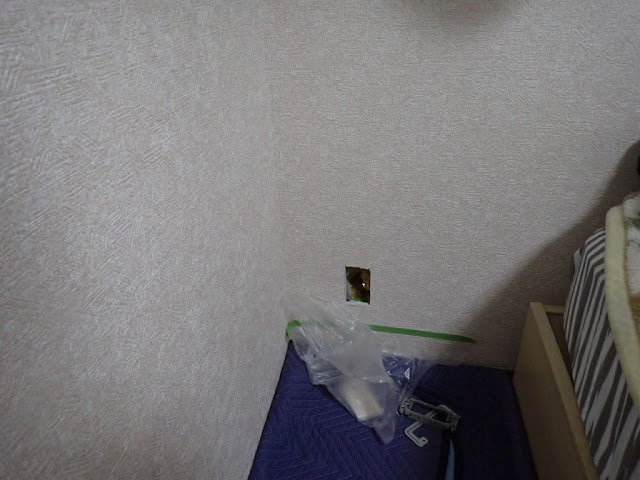

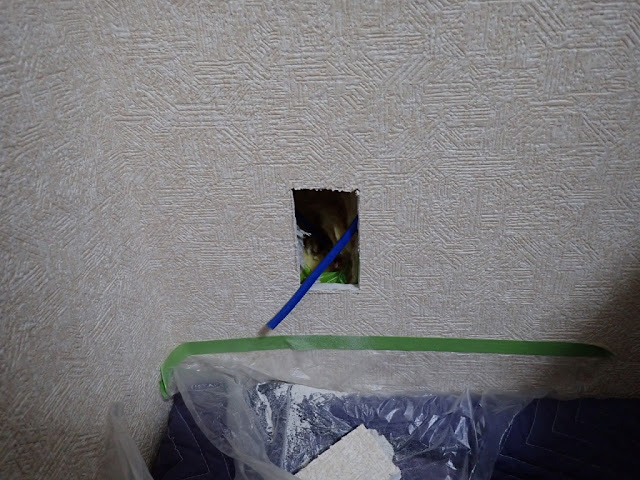

２階のLANジャックが付く位置を開口して穴を開けました。

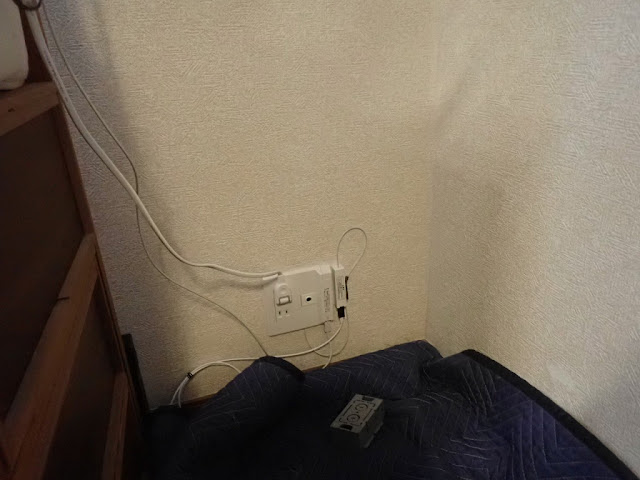

ここが１階リビングに有るONU（終端装置）です。

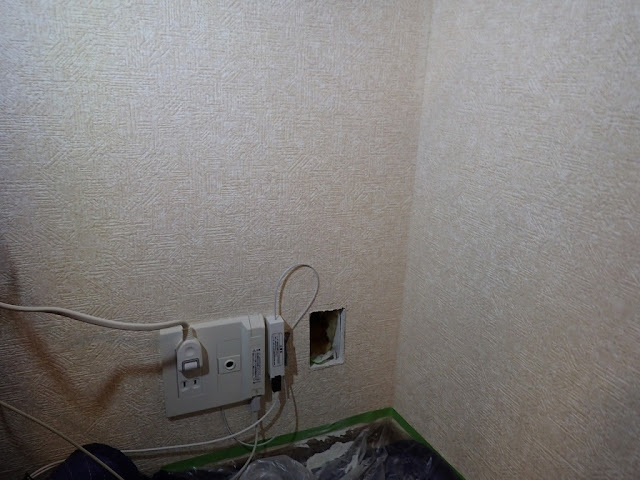

こちらもLANジャックが付く位置を開口しました。
外に移動しての作業です。

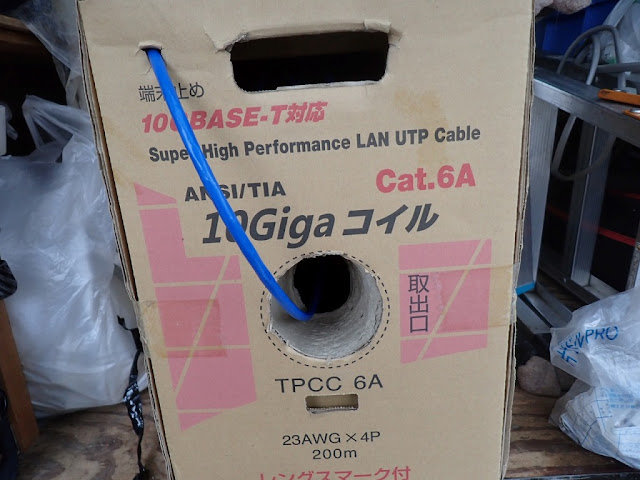

今回使用するLANケーブルは冨士電線製の
カテゴリー6A(cat6a)ケーブルです。

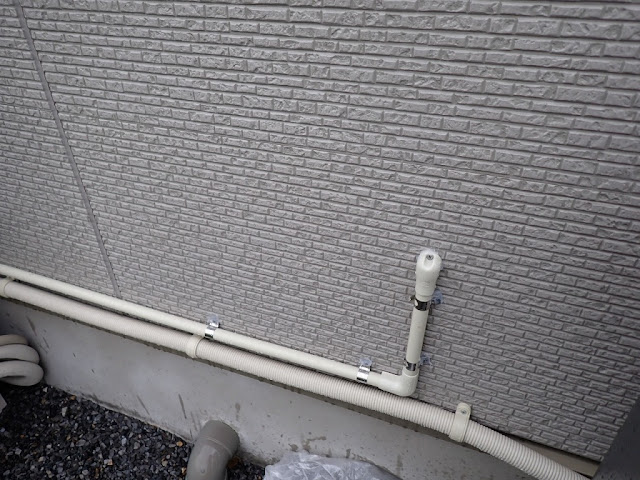

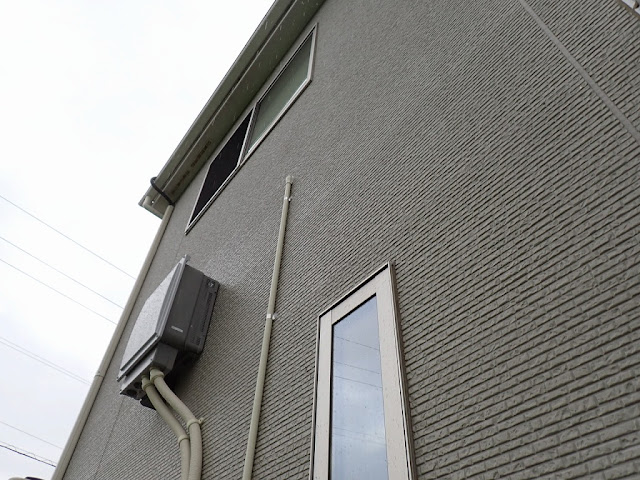

屋外を塩ビ管を使って敷設していきます。
塩ビ管を固定するサドルはステンレス製を使用しました。
樹脂製のサドルは見た目は良いですが金属製に較べると
劣化が早いので当店で滅多に使用しません。

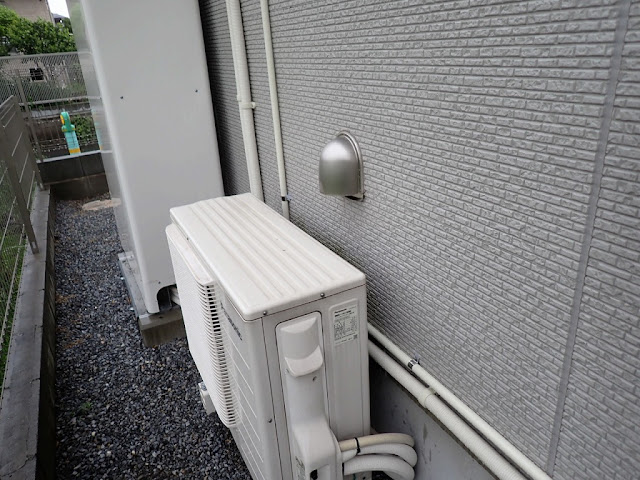

エアコンの配管も同じですね。
樹脂バンドは劣化して早く欠落しますがエアコン配管の場合は
化粧カバーが有るのでそこが違いますね。
２階の机の有る場所はここでは無いのですが配管が
表側に敷設するのがNGらしく裏側のみの配管になりました。
室内側のレイアウトを変えるそうです。
室内側にLANジャックを設けます。

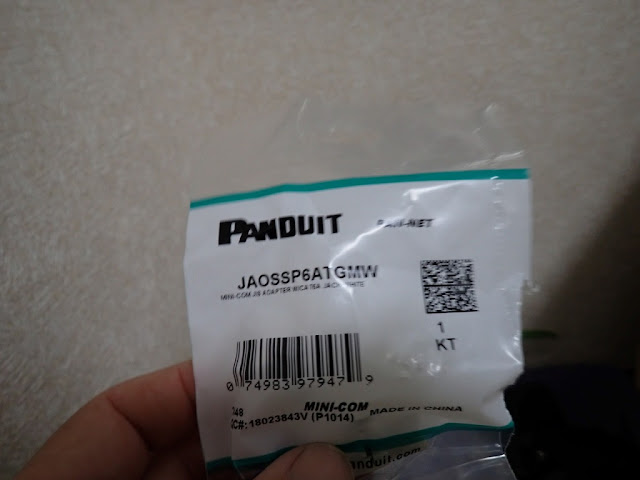

今回使用するLANジャックはパンドウイット製です。
当店で使っている冨士電線、通信興業のLANケーブルは
パンドウイット製のジャックやプラグに合わせて製造されています。
ネット販売されている良く解らない格安部材は使っていませんので品質は
安心して頂けると思います。

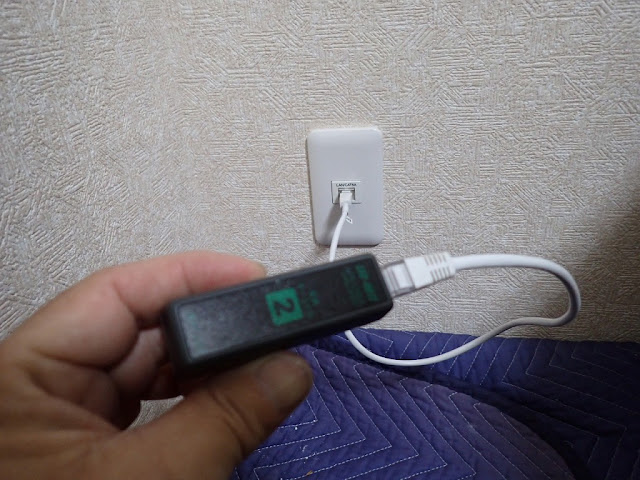

２階のLANジャックに配線チェック用の２番のターミナルを付けておきます。

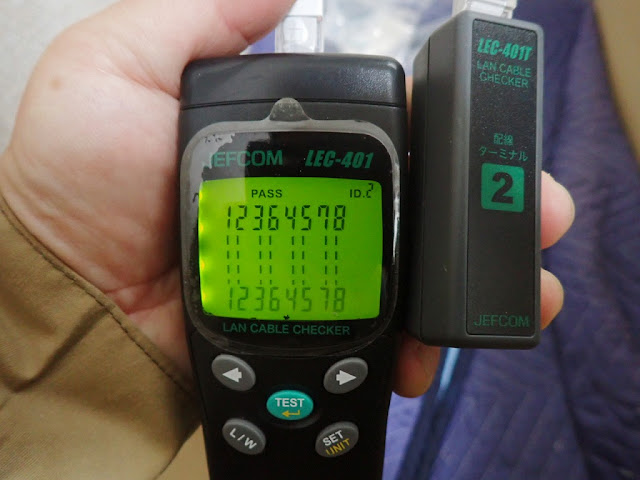

配線に問題が無い場合はこのように
PASS（合格）の表示が出ます。

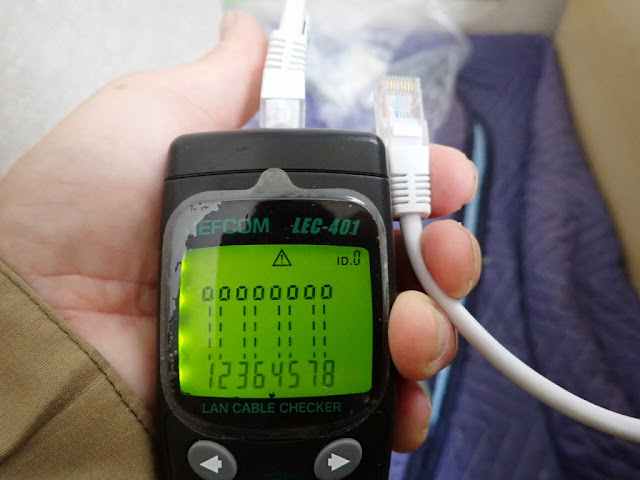

繋がっていない場合はオープンのOや！マークが
表示されます。
ワイヤーマップの表示が無い安いLANチェッカーは
商用利用は出来ないと思います。

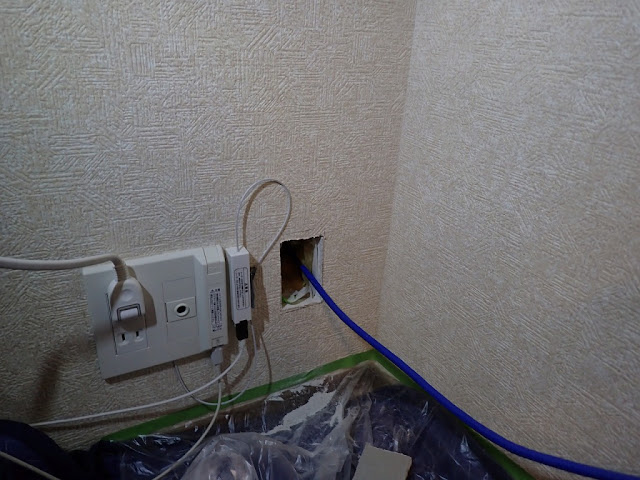

１階のONU側もジャックを設けます。

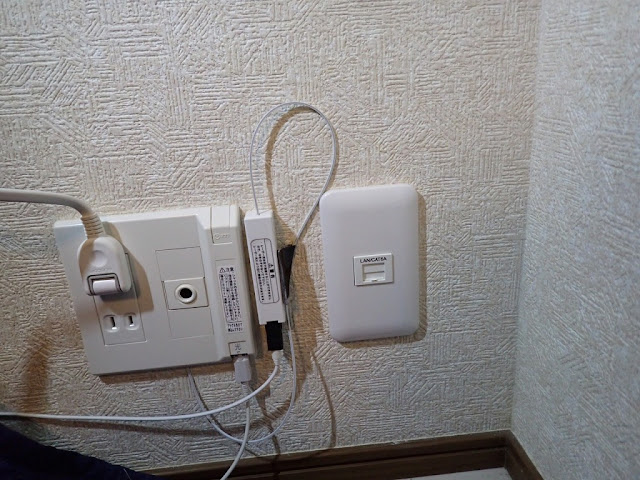

ジャックが付きました

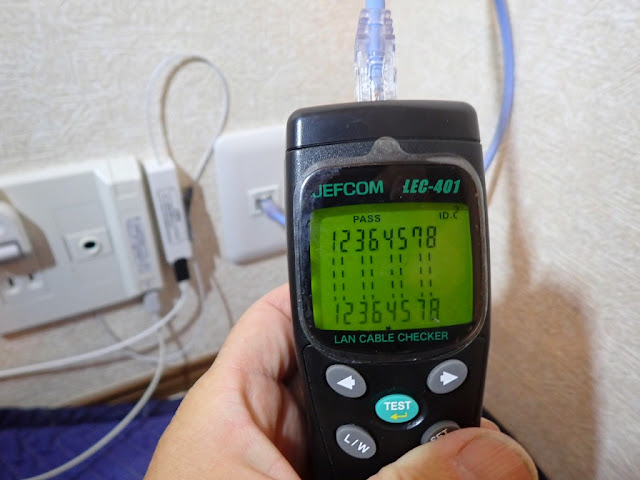

LANチェッカーで確認します。
問題ありませんでした。
これで２階でもカテゴリー6A(cat6a)で有線LANが使えるようになりました。
ご依頼頂き誠に有難うございます。
